EPCOS Kruis aangepaste radiaal gelode standaard SIOV metaaloxidevaristor 14D511K ZOV VDR MOV met UL CUL VDE CSA ROHS
Algemeen
Andere metaaloxidevaristoren bieden betrouwbare en economische bescherming tegen hoogspanningstransiënten en -pieken die bijvoorbeeld kunnen worden veroorzaakt door bliksem, schakelingen of elektrische ruis op AC- of DC-stroomleidingen. Ze hebben het voordeel ten opzichte van transiënte onderdrukkerdiodes omdat ze veel hogere transiënte energieën kunnen absorberen en positieve en negatieve transiënten kunnen onderdrukken. Wanneer er een transiënt optreedt, verandert de varistorweerstand van een zeer hoge stand-by-waarde naar een zeer lage geleidingswaarde. De transiënt wordt dus geabsorbeerd en op een veilig niveau vastgeklemd, waardoor gevoelige circuitcomponenten worden beschermd. Varistoren zijn vervaardigd uit een niet-homogeen materiaal, waardoor een gelijkrichtende werking ontstaat op de contactpunten van twee deeltjes. Veel serie- en parallelschakelingen bepalen de nominale spanning en de stroomcapaciteit van de varistor.
__________________________________________________________________________________
Downloaden________
Stroomdiagram van het productieproces
Controleer binnenkomende materialen ► Frezen en mengen ► Granuleren ► Persen ► Bakken ► Metalliseren ► Bevestigen van leidingen ► Lakken ► Elektrisch testen 100% ► Markeren ► Bulkverpakken of tapen ► Klant
PS: In-lin controle voor binnenkomende materialen
Het productiecentrum werkt in overeenstemming met de vereisten van IEC 61051-1 en UL 1449. Elke operator is actief betrokken bij kwaliteitscontrole. Daarnaast voeren inline-inspecteurs en productie-operators gereguleerde steekproeven uit als onderdeel van onze Statistische Procescontrole (SPC).
Bouw

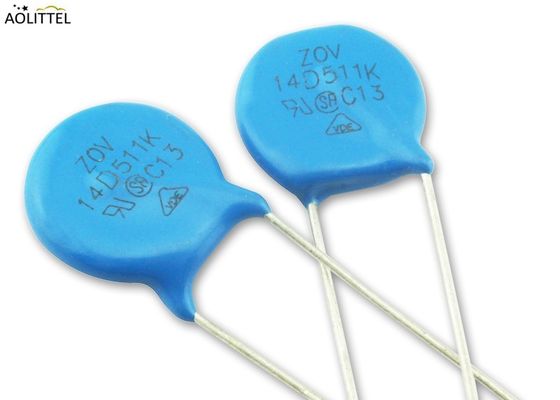

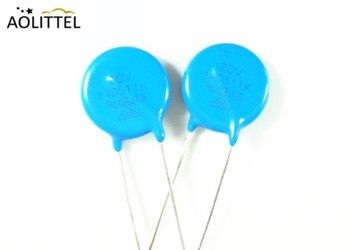

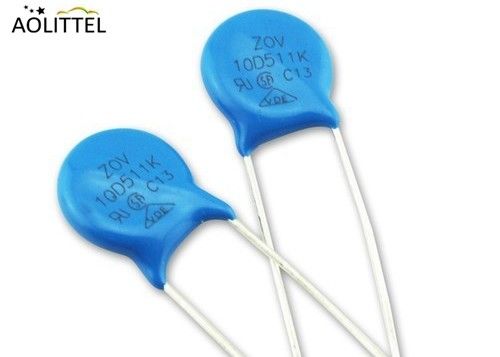

Rond varistorelement, gelood
Coating: epoxyhars, vlamvertragend volgens UL 94 V-0
Aansluitklemmen: vertind koperdraad
Functies
Groot bedrijfsspanningsbereik 11 … 1100 VRMS
Hoge stootstroomwaarden tot 8 kA
Geen derating tot een omgevingstemperatuur van 85 °C
PSpice-modellen
Algemene technische gegevens
Klimaatcategorie conform IEC 60068-1 40/85/56
Bedrijfstemperatuur tot CECC 42.000 –40 … + 85℃
Opslagtemperatuur – 40 … +125℃
Elektrische sterkte volgens CECC 42.000 ≥2,5 kVRMS
Isolatieweerstand tegen CECC 42.000 ≥10 MΩ
Reactietijd <25 ns
Sollicitatie
Transistor-, diode-, IC-, thyristor- of triac-halfgeleiderbeveiliging
Overspanningsbeveiliging in consumentenelektronica
Overspanningsbeveiliging in industriële elektronica
Overspanningsbeveiliging in elektronische huishoudelijke apparaten, gas- en petroleumapparaten
Relay en elektromagnetische klepstootabsorptie
Specificatie
Serielijst
| -- Metaaloxidevaristor uit de 05D-serie |
| -- Metaaloxidevaristor uit de 07D-serie |
| -- Metaaloxidevaristor uit de 10D-serie |
| -- Metaaloxidevaristor uit de 14D-serie |
| -- Metaaloxidevaristor uit de 20D-serie |
| -- Metaaloxidevaristor uit de 25D-serie |
| -- Metaaloxidevaristor uit de 32D-serie |
| -- Metaaloxidevaristor uit de 34S-serie |
| -- Metaaloxidevaristor uit de 40D-serie |
| -- Metaaloxidevaristor uit de 53D-serie |
| Neem contact op met onze verkoopafdeling voor meer informatie.................. |
Afmeting (eenheid: mm)
| Series |
MAX. |
D
±0,05
|
A |
C
±0,4
|
| D |
H |
H0 |
| 05D |
7.5 |
10.5 |
13 |
0,6 |
5±0,08 |
1.2 |
| 07D |
9 |
12 |
13.5 |
0,6 |
5±0,8 |
| 10D |
12.5 |
16.5 |
17.5 |
0,8 |
7,5±0,8 |
1.4 |
| 14D |
16.5 |
20 |
21 |
0,8/1,0 |
7,5±0,8 |
| 20D |
23 |
26.5 |
28 |
0,8/1,0 |
7,5±0,8 / 10±1,0 |
1,4/1,6 |
| 25D |
28 |
32 |
34 |
1,0 |
10±1,0 / 12,7±1,0 |
1.6 |
Maximale dikte
| Onderdeelcode |
05D |
07D |
10D |
14D |
20D |
25D |
Onderdeelcode |
05D |
07D |
10D |
14D |
20D |
25D |
| 180L |
4.5 |
4.5 |
4.6 |
4.6 |
4.8 |
4.8 |
331K |
5.1 |
5.1 |
5.8 |
5.8 |
6,0 |
6.1 |
| 220K |
4.6 |
4.6 |
4.7 |
4.7 |
4.9 |
4.9 |
361K |
5.2 |
5.2 |
6,0 |
6,0 |
6.2 |
6.4 |
| 270K |
4.7 |
4.7 |
4.8 |
4.8 |
5,0 |
5,0 |
391K |
5.4 |
5.4 |
6.2 |
6.2 |
6.4 |
6.6 |
| 330K |
4.9 |
4.9 |
5,0 |
5,0 |
5.2 |
5.2 |
431K |
5.7 |
5.7 |
6.5 |
6.5 |
6.7 |
6.9 |
| 390K |
4.8 |
4.8 |
5.3 |
5.3 |
5.5 |
5.5 |
471K |
6,0 |
6,0 |
6.7 |
6.7 |
6.9 |
7.1 |
| 470K |
4.9 |
4.9 |
5.4 |
5.4 |
5.6 |
5.6 |
511K |
6.2 |
6.2 |
6.8 |
6.8 |
7,0 |
7.2 |
| 560K |
5,0 |
5,0 |
5.6 |
5.6 |
5.8 |
5.8 |
561K |
6.5 |
6.5 |
7,0 |
7,0 |
7.2 |
7.4 |
| 680K |
5.2 |
5.2 |
5.6 |
5.6 |
5.8 |
5.8 |
621K |
- |
7.1 |
7.3 |
7.3 |
7.5 |
7.7 |
| 820K |
4.1 |
4.1 |
4.7 |
4.7 |
4.9 |
4.9 |
681K |
- |
7.3 |
7.6 |
7.6 |
7.8 |
8,0 |
| 101K |
4.3 |
4.3 |
4.9 |
4.9 |
5.1 |
5.1 |
751K |
- |
- |
8,0 |
8,0 |
8.2 |
8.4 |
| 121K |
4.5 |
4.5 |
5.1 |
5.1 |
5.3 |
5.3 |
781K |
- |
- |
8.1 |
8.1 |
8.3 |
8.5 |
| 151K |
4.8 |
4.8 |
5.4 |
5.4 |
5.6 |
5.6 |
821K |
- |
- |
8.3 |
8.3 |
8.5 |
8.7 |
| 181K |
4.3 |
4.3 |
4.8 |
4.8 |
5,0 |
5.2 |
911K |
- |
- |
8.8 |
8.8 |
9,0 |
9.2 |
| 201K |
4.4 |
4.4 |
5,0 |
5,0 |
5.2 |
5.4 |
102K |
- |
- |
9.3 |
9.3 |
9.5 |
9.7 |
| 221K |
4.5 |
4.5 |
5.1 |
5.1 |
5.3 |
5.5 |
112K |
- |
- |
9.9 |
9.9 |
10.1 |
10.3 |
| 241K |
4.6 |
4.6 |
5.2 |
5.2 |
5.4 |
5.6 |
122K |
- |
- |
- |
10.4 |
10.6 |
10.8 |
| 271K |
4.9 |
4.9 |
5.4 |
5.4 |
5.6 |
5.8 |
182K |
- |
- |
- |
- |
13.2 |
- |
| 301K |
5,0 |
5,0 |
5.5 |
5.5 |
5.7 |
5.9 |
|
|
|
|
|
|
|
Elektrische kenmerken
Ø14D-serie metaaloxidevaristor
Plaats “J” in de vrije codestandaards voor de High Surge-serie
| Onderdeelnummer |
Vacuüm(V) |
Vdc(V) |
V1mA(V) |
IP(A) |
Vc(V) |
I(A)Standaard |
I(A)Hoge piek |
(J) Standaard |
(J) Hoge piek |
Nominaal vermogen (W) |
C@
1 KHz
(pf)
|
| 14D180K(J) |
11 |
14 |
18(15-21,6) |
10 |
36 |
1000 |
2000 |
4.0 |
7,0 |
0,1 |
11100 |
| 14D220K(J) |
14 |
18 |
22(19,5-26) |
10 |
43 |
1000 |
2000 |
5,0 |
8,0 |
0,1 |
9100 |
| 14D270K(J) |
17 |
22 |
27(24-31) |
10 |
53 |
1000 |
2000 |
6,0 |
10 |
0,1 |
7400 |
| 14D330K(J) |
20 |
26 |
33(29,5-36,5) |
10 |
65 |
1000 |
2000 |
7.5 |
12 |
0,1 |
6100 |
| 14D390K(J) |
25 |
31 |
39(35-43) |
10 |
77 |
1000 |
2000 |
8.6 |
13 |
0,1 |
5100 |
| 14D470K(J) |
30 |
38 |
47(42-52) |
10 |
93 |
1000 |
2000 |
10 |
17 |
0,1 |
4300 |
| 14D560K(J) |
35 |
45 |
56(50-62) |
10 |
110 |
1000 |
2000 |
11 |
20 |
0,1 |
3600 |
| 14D680K(J) |
40 |
56 |
68(61-75) |
10 |
135 |
1000 |
2000 |
14 |
24 |
0,1 |
2900 |
| 14D820K(J) |
50 |
65 |
82(74-90) |
50 |
135 |
4500 |
6000 |
22 |
27 |
0,6 |
2400 |
| 14D101K(J) |
60 |
85 |
100(90-110) |
50 |
165 |
4500 |
6000 |
28 |
33 |
0,6 |
2000 |
| 14D121K(J) |
75 |
100 |
120(108-132) |
50 |
200 |
4500 |
6000 |
32 |
40 |
0,6 |
1700 |
| 14D151K(J) |
95 |
125 |
150(135-165) |
50 |
250 |
4500 |
6000 |
40 |
53 |
0,6 |
1300 |
| 14D181K(J) |
115 |
150 |
180(162-198) |
50 |
300 |
4500 |
6000 |
50 |
60 |
0,6 |
1100 |
| 14D201K(J) |
130 |
170 |
200(180-220) |
50 |
340 |
4500 |
6000 |
57 |
70 |
0,6 |
1000 |
| 14D221K(J) |
140 |
180 |
220(198-242) |
50 |
360 |
4500 |
6000 |
60 |
78 |
0,6 |
900 |
| 14D241K(J) |
150 |
200 |
240(216-264) |
50 |
395 |
4500 |
6000 |
63 |
84 |
0,6 |
830 |
| 14D271K(J) |
175 |
225 |
270(243-297) |
50 |
455 |
4500 |
6000 |
70 |
99 |
0,6 |
740 |
| 14D301K(J) |
190 |
250 |
300(270-330) |
50 |
500 |
4500 |
6000 |
77 |
108 |
0,6 |
670 |
| 14D331K(J) |
210 |
275 |
330(297-363) |
50 |
550 |
4500 |
6000 |
85 |
115 |
0,6 |
610 |
| 14D361K(J) |
230 |
300 |
360(324-396) |
50 |
595 |
4500 |
6000 |
93 |
130 |
0,6 |
560 |
| 14D391K(J) |
250 |
320 |
390(351-429) |
50 |
650 |
4500 |
6000 |
100 |
140 |
0,6 |
510 |
| 14D431K(J) |
275 |
350 |
430(387-473) |
50 |
710 |
4500 |
6000 |
115 |
155 |
0,6 |
460 |
| 14D471K(J) |
300 |
385 |
470(423-517) |
50 |
775 |
4500 |
6000 |
125 |
175 |
0,6 |
430 |
| 14D511K(J) |
320 |
415 |
510(459-561) |
50 |
845 |
4500 |
6000 |
125 |
180 |
0,6 |
390 |
| 14D561K(J) |
350 |
460 |
560(504-616) |
50 |
925 |
4500 |
6000 |
125 |
185 |
0,6 |
360 |
| 14D621K(J) |
385 |
505 |
620(558-682) |
50 |
1025 |
4500 |
6000 |
125 |
190 |
0,6 |
320 |
| 14D681K(J) |
420 |
560 |
680(612-748) |
50 |
1120 |
4500 |
6000 |
130 |
200 |
0,6 |
290 |
| 14D751K(J) |
460 |
615 |
750(675-825) |
50 |
1240 |
4500 |
6000 |
143 |
210 |
0,6 |
270 |
| 14D781K(J) |
485 |
640 |
780(702-858) |
50 |
1290 |
4500 |
6000 |
148 |
220 |
0,6 |
260 |
| 14D821K(J) |
510 |
670 |
820(738-902) |
50 |
1355 |
4500 |
6000 |
157 |
235 |
0,6 |
240 |
| 14D911K(J) |
550 |
745 |
910(819-1001) |
50 |
1500 |
4500 |
6000 |
175 |
255 |
0,6 |
220 |
| 14D102K(J) |
625 |
825 |
1000(900-1100) |
50 |
1650 |
4500 |
6000 |
190 |
280 |
0,6 |
200 |
| 14D112K(J) |
680 |
895 |
1100(990-1210) |
50 |
1815 |
4500 |
6000 |
213 |
310 |
0,6 |
180 |
| 14D122K(J) |
750 |
990 |
1200(1080-1320) |
50 |
1980 |
4500 |
6000 |
232 |
324 |
0,6 |
160 |
| 14D142K(J) |
880 |
1140 |
1400(1260-1540) |
50 |
2310 |
4500 |
6000 |
238 |
327 |
0,6 |
150 |
| 14D162K(J) |
1000 |
1280 |
1600(1440-1760) |
50 |
2640 |
4500 |
6000 |
243 |
331 |
0,6 |
140 |
| 14D182K(J) |
1100 |
1465 |
1800(1620-1980) |
50 |
2970 |
4500 |
6000 |
250 |
335 |
0,6 |
130 |
Mechanische vereisten
| Mechanische vereisten |
| 1 |
Treksterkte van aansluitingen |
Geen openstaande schade |
1 kgf, 10 sec |
| 2 |
Buigen van aansluitingen |
Geen openstaande schade |
0,5 kg, 90 °, 3 keer |
| 3 |
Trillingen |
Geen openstaande schade |
Frequentie: 10-55 Hz
Ampère: 0,75 mm, 1 min
|
| 4 |
Soldeerbaarheid |
Min.95% van de terminal moet gelijkmatig worden bedekt met soldeer |
Soldeertemperatuur: 230 ± 5 ℃
Ondergedompelde tijd: 2 ± 0,5 sec
|
| 5 |
Weerstand bij solderen Warmte |
≤±5%
|
Soldeertemperatuur: 260 ± 5 ℃ |
| Ondergedompelde tijd: 10 ± 1 sec |
Milieuvereisten
| Milieuvereisten |
| 1 |
Opslag op hoge temperatuur |
≤±5%
|
Omgevingstemperatuur: 125 ± 2 ℃
Duur: 1000 uur
|
| 2 |
Opslag bij lage temperatuur |
≤±5%
|
Omgevingstemperatuur: -40 ± 2 ℃
Duur: 1000 uur
|
| 3 |
Opslag met hoge luchtvochtigheid/vochtige hitte |
≤±5%
|
Omgevingstemperatuur: 40 ± 2 ℃
90-95% RV Duur: 1000 uur
|
| 4 |
Temperatuur cyclus |
≤±5%
|
Stap |
Temperatuur |
Periode |
| 1 |
-40℃ |
30min |
| 2 |
Kamertemp |
15min |
| 3 |
125℃ |
30min |
| 4 |
Kamertemp |
15min |
| 5 |
Hoge temperatuurbelasting |
≤±10%
|
Omgevingstemperatuur: 85 ± 2 ℃
Duur: 1000 uur Belasting: Max
Toegestane spanning
|
| 6 |
Hoge vochtigheidsbelasting |
≤±10%
|
Omgevingstemperatuur: 125 ± 2 ℃
Duur: 1000 uur Belasting: Max
Toegestane spanning
|
| 7 |
Bedrijfstemperatuurbereik |
-40℃~+85℃ |
-40℃~+85℃ |
| 8 |
Opslagtemperatuurbereik |
-40℃~+125℃ |
-40℃~+125℃ |
Toepassingsvoorbeeld
|
Model
Nummer
Φ5mm
|
Model
Nummer
Φ5mm
|
Model
Nummer
Φ5mm
|
Model
Nummer
Φ5mm
|
Model
Nummer
Φ5mm
|
Aanbevolen
Toepassingen
|
|
05D180L
05D220K
05D270K
05D330K
05D390K
05D470K
05D560K
05D680K
|
07D180L
07D220K
07D270K
07D330K
07D390K
07D470K
07D560K
07D680K
|
10D180L
10D220K
10D270K
10D330K
10D390K
10D470K
10D560K
10D680K
|
14D180L
14D220K
14D270K
14D330K
14D390K
14D470K
14D560K
14D680K
|
20D180L
20D220K
20D270K
20D330K
20D390K
20D470K
20D560K
20D680K
|
- Bescherming van diverse soorten halfgeleiders
- Bescherming van auto-uitrusting
- Absorptie van schakelpiek van verschillende
soorten relais en elektromagnetische kleppen
(DC onder 48V)
- Bescherming van elektronische apparatuur
door elektrostatische ontlading
|
|
05D820K
05D101K
05D121K
05D151K
|
07D820K
07D101K
07D121K
07D151K
|
10D820K
10D101K
10D121K
10D151K
|
14D820K
14D101K
14D121K
14D151K
|
20D820K
20D101K
20D121K
20D151K
|
- Telefoon. Communicatielijn (DC 48V)
|
|
05D181K
05D201K
05D221K
|
07D181K
07D201K
07D221K
|
10D181K
10D201K
10D221K
|
14D181K
14D201K
14D221K
|
20D181K
20D201K
20D221K
|
- AC 100V lijntoepassingen (Japan)
|
|
05D241K
05D271K
05D301K
|
07D241K
07D271K
07D301K
|
10D241K
10D271K
10D301K
|
14D241K
14D271K
14D301K
|
20D241K
20D271K
20D301K
|
- AC 100V tot 120V, lijn-lijntoepassingen
(Japan, VS, Canada)
|
|
05D331K
05D361K
05D391K
|
07D331K
07D361K
07D391K
|
10D331K
10D361K
10D391K
|
14D331K
14D361K
14D391K
|
20D331K
20D361K
20D391K
|
(250V isolatieweerstandstest van toepassing)
|
|
05D431K
05D471K
|
07D431K
07D471K
|
10D431K
10D471K
|
14D431K
14D471K
|
20D431K
20D471K
|
- AC200/220V lijn-lijntoepassingen
- AC100V tot 220V. Lijn-aarde toepassingen
|
| 05D561K |
07D561K
07D621K
07D681K
|
10D561K
10D621K
10D681K
|
14D561K
14D621K
14D681K
|
20D561K
20D621K
20D681K
|
- AC 240V lijn-lijntoepassingen
(VK, Australië, landen in het Midden-Oosten)
|
| |
|
10D751K
10D781K
10D821K
|
14D751K
10D781K
10D821K
|
20D751K
20D781K
20D821K
|
- AC 380V, lijn-lijn en lijn-aarde
Toepassingen
|
| |
|
10D911K |
14D911K |
20D911K |
- AC 415V, lijn-lijn en lijn-aarde
Toepassingen
|
| |
|
10D102K
10D112K
|
14D102K
14D112K
|
20D102K
20D112K
|
- AC 480V, lijn-lijn en lijn-aarde
Toepassingen
|
| |
|
|
14D182K |
20D182K |
(Voor AC 1200V-bestendigheidstest)
|
Selectie van zekering conform ZOV Varistor
Indien bevestigen met diameter:
| Onderdeelnr. |
Metaaloxide
Varistor
05D-serie
|
Metaaloxide
Varistor
07D-serie
|
Metaaloxide
Varistor
10D-serie
|
Metaaloxide
Varistor
14D-serie
|
Metaaloxide
Varistor
20D-serie
|
| Zekeringwaarde |
1 tot 2 A |
2 tot 3 A |
3 tot 5 A |
3 tot 10 A |
5 tot 15 A |
Indien bevestigd met Max.Piekstroom:
|
Max.piekstroom
8/20us 1 keer (EEN)
|
Tot 500 |
501 tot 2000 |
2001 tot 6000 |
| Zekeringwaarde |
3A |
5A |
10A |
Hoe een ZOV Zno-varistor te selecteren
Voor de meeste toepassingen bestaat de selectie uit zes processen:
1) Normale bedrijfsomstandigheden van de varistor
Varistorspanning: de spanningswaarde onder een constante stroomtest van 1 mA.
Selecteer de ZnO met hogere spanning.
AC/DC: max. rms. of DC-spanning. Selecteer de max. rms. of DC-spanning. Spanning gelijk aan of hoger dan de piekwerkspanning.
2) De transiënte energie die wordt geabsorbeerd door het ZnO
Om de in het ZnO. geabsorbeerde energie te bepalen, kan de volgende vergelijking van toepassing zijn:
E=K*IP*Vc*T
Waar K constant is. De K-waarde is 1,0 voor een rechthoekige golfvorm, 1,4 voor een golfvorm van 10/1000 us en 8/20 us. En IP is de toegepaste piekstroom, Vc is de klemspanning die op dat moment werd aangelegd. T is de pulsbreedte.
Er moet één ding worden opgemerkt: de nominale energie en de energie die in een Varistor wordt geabsorbeerd, zijn mogelijk niet identiek
Er is een situatie dat een ZnO-varistor met een betere klemspanning minder energie zal absorberen.
Uw bericht moet tussen de 20-3.000 tekens bevatten!
