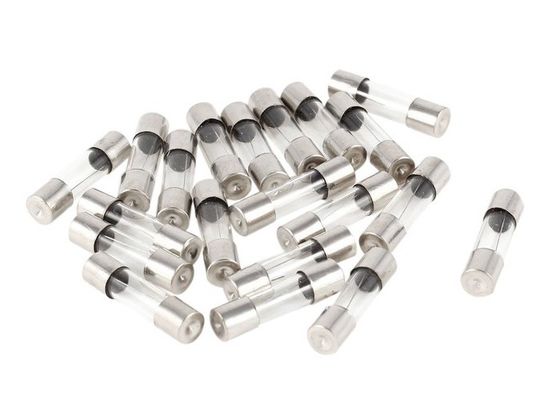

American UL Listed Miniature Glass Tube Fuse 3.15 A 250V 5 mm x 20 mm Medium Time Delay Slow Blow T Cartridge Fuses
Toepassingen
Gebruikt als aanvullende bescherming in apparaten of gebruiksapparatuur om individuele bescherming te bieden voor componenten of interne schakelingen.
- Ik heb het over een paar dingen. Download- Het is...
Beschrijving
5 × 20 mm time-lag-surge bestand glas cartridge fusie ontworpen volgens IEC-specificatie.
Kenmerken
• Ontworpen volgens internationale (IEC) normen voor wereldwijd gebruik

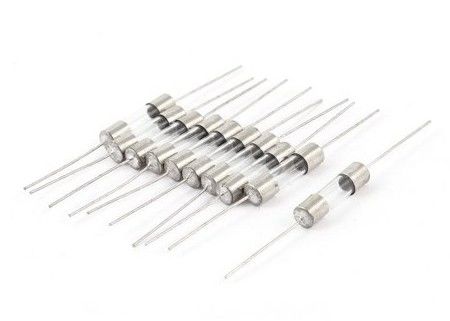

• Verkrijgbaar in cartridge- en axiale loodvorm
• Voldoet aan de IEC 60127-2, bladzijde 3 specificatie voor tijdvertragende zekers
• RoHS-conform en loodvrij.
• Gemiddelde vertraging, lage breekcapaciteit

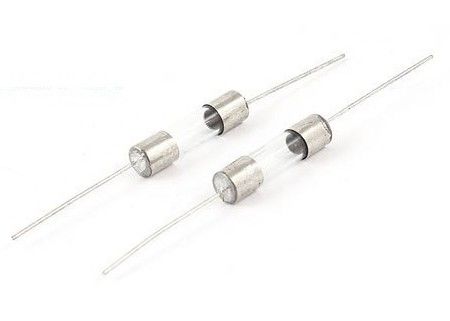

• Verkrijgbaar met optionele axiale leidingen
• 5 mm x 20 mm fysieke afmetingen

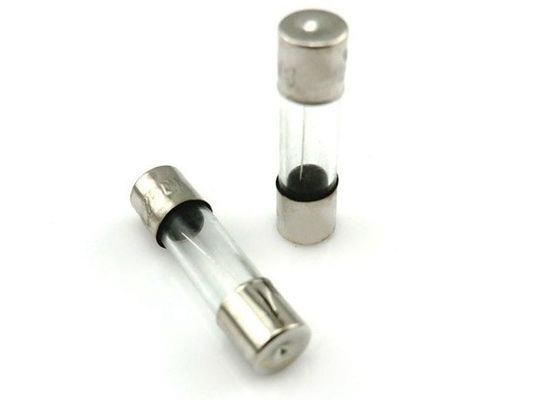

• Glasbuis, met vernikkelde messingkoppen
• Ontworpen volgens UL/CSA 248-14
Goedkeuringen van het agentschap
Standaardspanning |
Agentschap |
Amperenbereik |
Nummer van het dossier van het agentschap |
125 V/250 V | UL | 200mA ~ 10A | E340427 ((JDYX) |
C-UL | 200mA ~ 10A | E340427 ((JDYX7) | |
PSE | 200mA ~ 10A | In behandeling | |
KTL | 200mA ~ 10A | In behandeling |
Afmeting (mm)
![]() |
![]() |
Nee, dat is niet zo. |
Deelnaam |
Materiaal |
1 |
Hoofdstuk |
met een breedte van niet meer dan 50 mm |
2 |
Lichaam |
Glasbuis |
3 |
Fuselement |
legering |
4 |
looddraad |
Met staal bekleed koper |
- Ik weet het niet.
Specificaties (A=125V/B=250V)
Deel - Nee, dat is niet waar. |
Amperen Rating |
Spanning Rating |
Breuk Capaciteit |
Ik...2Ontdooiing Integral ((A)2.S) |
STC0100A/B | 100 mA | 250 V/125 V |
een vermogen van meer dan 100 W;
35A@250V wisselstroom (200mA~1A);
100A@250V AC (1,25A~3,5A);
200A@250V wisselstroom (4A~10A).
|
0.005 |
STC0125A/B | 125 mA | 250 V/125 V | 0.01 | |
STC0160A/B | 160 mA | 250 V/125 V | 0.02 | |
STC0200A/B | 200 mA | 250 V/125 V | 0.04 | |
STC0250A/B | 250 mA | 250 V/125 V | 0.06 | |
STC0300A/B | 300 mA | 250 V/125 V | 0.08 | |
STC0315A/B | 315 mA | 250 V/125 V | 0.10 | |
STC0350A/B | 350 mA | 250 V/125 V | 0.13 | |
STC0400A/B | 400 mA | 250 V/125 V | 0.19 | |
STC0500A/B | 500 mA | 250 V/125 V | 0.32 | |
STC0630A/B | 630 mA | 250 V/125 V | 0.54 | |
STC0750A/B | 750 mA | 250 V/125 V | 0.93 | |
STC0800A/B | 800 mA | 250 V/125 V | 1.16 | |
STC1100A/B | 1A | 250 V/125 V | 2.5 | |
STC1125A/B | 1.25A | 250 V/125 V | 4.2 | |
STC1150A/B | 1.5A | 250 V/125 V | 6.2 | |
STC1160A/B | 1.6A | 250 V/125 V | 11 | |
STC1200A/B | 2A | 250 V/125 V | 20 | |
STC1250A/B | 2.5A | 250 V/125 V | 39 | |
STC1300A/B | 3A | 250 V/125 V | 64 | |
STC1315A/B | 3.15A | 250 V/125 V | 69 | |
STC1350A/B | 3.5A | 250 V/125 V | 70 | |
STC1400A/B | 4A | 250 V/125 V | 83 | |
STC1500A/B | 5A | 250 V/125 V | 90 | |
STC1600A/B | 6A | 250 V/125 V | 102 | |
STC1630A/B | 6.3A | 250 V/125 V | 126 | |
STC 1700A/B | 7A | 250 V/125 V | 129 | |
STC 1800A/B | 8A | 250 V/125 V | 147 | |
STC 2100A/B | 10A | 250 V/125 V | 221 | |
STC2120A/B | 12A | 250 V/125 V | - | |
STC2150A/B | 15A | 250 V/125 V | - | |
STC2160A/B | 16A | 250 V/125 V | - | |
STC2200A/B | 20A | 250 V/125 V | - |
Operatiekarakteristieken
Percentage van de ampère(in) |
Tijd om te blazen |
100%* In | 4 uur Min. |
135%* In | 1 uur Max. |
200%* In | Maximaal 120 seconden |
Gemiddelde tijdstroomcurven
Hoe een ontplofte lont te herkennen en te vervangen
Een zekering is een veiligheidscomponent in elektronische en elektrische apparaten en zal ontploffen als er een overmatige stroom is.
Kortsluiting, overbelasting of storing van het apparaat zijn de voornaamste oorzaken van overmatige stroom.
Als u het apparaat verkeerd afsluit, kan dit leiden tot lichamelijk letsel, brand en meer schade aan uw gebroken apparaat.
Vervang nooit een zekering met een hoger vermogen... want je apparaat kan meer stroom trekken dan het hoort en het hele ding kan in je gezicht blazen.
Zet ook geen lont in parallel of seriële
Soms kun je een kleinere stroombepalingstekker plaatsen. Als je apparaat bijvoorbeeld 300 mA kan trekken, maar de zekering 500 mA is, dan kun je een zekering plaatsen die dicht bij 300 mA ligt, maar niet onder de 300 mA.
Fuses worden geïdentificeerd met de Amperage (A), Spanning (V), Brandsnelheid (snel blazen, langzaam blazen, tijdsvertraging), Grootte en Materiaal (keramiek, glas, plastic, glasvezel)
Er zijn Axial of Pigtail zekers met draad aan het einde en ze zijn gemaakt voor solderen op pcb
Langzame slag kan meer stroom dan ze zijn gemarkeerd voor een kleine hoeveelheid tijd en ze zijn gemarkeerd T en amperage (T2A, T1A, T0,25A) en Fast blow zijn blazen op gemarkeerde stroom,zij zijn gemarkeerd met F (F2A), F1A)
Spanningsnormen zijn niet aangegeven in wisselstroom of gelijkstroom
Ceramische zekeringen zijn stabieler, sommige keramische zijn ook zand gevuld voor extra bescherming en ze kunnen een hogere nominale stroom (meer dan 15A) aan
Glas is doorzichtig en ze blazen sneller omdat ze geen zand hebben dat warmte absorbeert.
Voorbeelden: De meeste multimeters gebruiken 10A 250V en 250 mA - 500 mA 250V Fast blow fuse 5x20 mm
In deze stap moet u het apparaat dat niet werkt te ontkoppelen
Het is niet zo moeilijk. Je moet de stekker loskoppelen.
Ik zou ook aanbevelen om het apparaat eerst uit te schakelen.
NEEM ALTIJD het apparaat dat nog steeds aan de hoofdlijn is aangesloten open!
De zekeringen zijn meestal bij de ingang van het apparaat dus kijk in de buurt van het stopcontact
Als je de zekering eruit trekt, trek dan voorzichtig aan zodat je de zekering of andere onderdelen niet beschadigt.
Als je een glazen lont hebt, kun je gemakkelijk zien of de lont verbrand is of niet.
Voor keramische soorten heeft u een continuïteitscontroleur/multimeter/ohmmeter nodig
Voor continuïteitscontrole
Zet een lont op zwart en rood lood en als je een piep hoort dan is je lont in orde, als er geen piep is de lont verbrand
Voor multimeter/ohmmeter
Stel multimeter om ohm instelling (bijna 1Ω) en zet een leiding op elk uiteinde van de zekering en kijk naar het display
Als de meter een minder dan 1Ω laat zien dan moet de zekering goed zijn, als het laat zien dat er geen verbinding is (op mijn multimeter is 1 aan de linkerkant) dan is zekering verbrand
Controleer één dop op de zekering, pcb of handleiding voor veiligheidsnormen
Er zou iets moeten schrijven als: T2A250V, F1A250V dat is veiligheidsrating
T is voor langzame fuse en F voor snelle fuse
2A of 1A is Amperage rating het meestal gewoon nummer en A
250V is Spanning nominale nummer en V
En dan gewoon de grootte van de zekering te meten
In kleine elektrische apparaat is meestal 5x20mm
Er zijn 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm en 10x38mm
