Aangepaste Mini van de het Bladzekering van ATM APM Auto van de de Houders toe:voegen-a-Kring de Zekeringsadapter 32V voor de Japanse Motorfiets SUV DIY van de Autovrachtwagen

Op maat gemaakte Mini ATM APM Auto Blade Fuse Holder Add-a-circuit Fuse Adapter 32V Voor Japanse auto Truck Motorfiets SUV DIY

Beschrijving

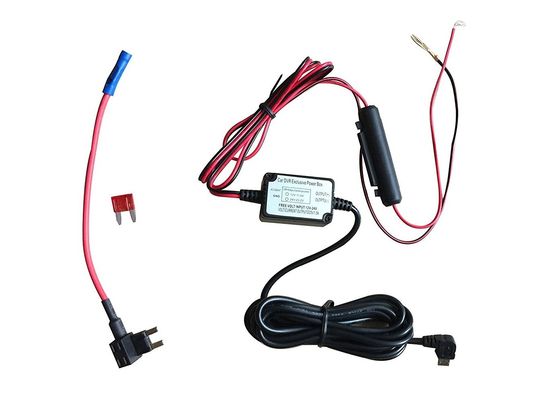

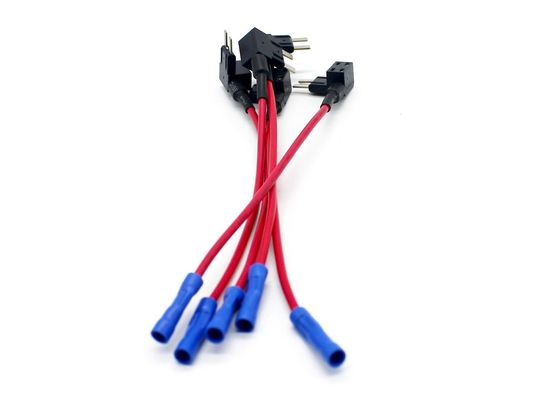

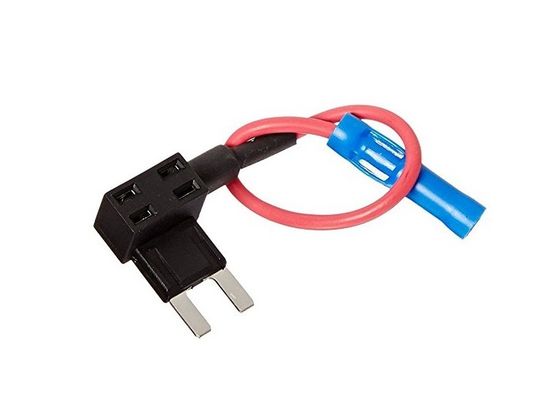

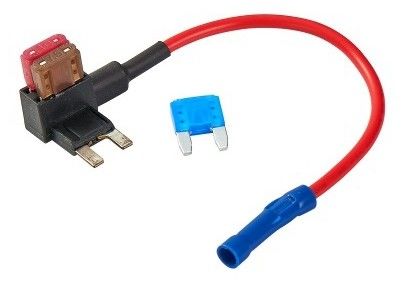

001 Auto Blade Fuse Holder Voeg een schakel adapter, Draai een veiligheidsgleuf in twee hele voorzien van bescherming voor beide schakelingen.Deze dubbele slot Add-A-Circuit/Add-A-Line/Fuse Plug biedt een veiligheidsslot voor het bestaande OEM-circuit en een tweede slot voor een nieuw circuit voor een mobiel elektronisch apparaat/accessoires

Basisvoorschriften

Isolatie: Nylon
Toepasselijk: voor ATM APM 1A~30A
Draad: UL 1015 # 16 AWG, lengte 127 mm, rood

Toepassing: Japanse auto Truck Motorcycle SUV DIY, evenals andere landen,

Hoofdkenmerken

UL-certificaten

Om veiligheidsredenen moeten de technische parameters op de UL-gecertificeerde kabel worden afgedrukt.16AWG isolatielaag,warmteweerstand tot 105°C, vlamvertragend niveau tot V W-1.Genoeg voor gebruik bij algemene voertuigherstelling voor aansluiting op apparaten met een hoog vermogen.

Afmeting (mm)

Installatiegids

Hoe een circuit aan uw auto toe te voegen

Stap 1: Materialen en gereedschappen

Voor dit project heb je maar een paar dingen nodig.
De materialen zijn de volgende:

een add-a-fuse adapter + een geschikte zekering (Er zijn verschillende maten. Gebruik de grootte die uw zekering heeft.)
een draad met de juiste doorsnede (zie hieronder)
isolatieband en zip ties
met een vermogen van niet meer dan 50 W
een schakelaar die kan omgaan met de stroom die u nodig heeft of een kleinere schakelaar + een relais (magnetische schakelaar)
uw nieuwe apparaat (in mijn geval een telefoonoplader)

U hebt ook een basispakket gereedschap nodig, waaronder:

een multimeter
een tang en een draadsnipper
een krimpgereedschap
een schroevendraaier + verschillende stukken en moeren
kunststofgereedschappen
een zaklamp
een boor
Als je alles hebt opgehaald ga je naar je auto en begin te werken.

Het is belangrijk om de juiste draadgrootte te kiezen. Als de draden te dun zijn, worden ze oververhit en kunnen ze brand veroorzaken. Een eenvoudige formule om de grootte te bepalen is deze:

(I x L x 0,018) / U = A

Ik: de stroom die door je kabels zal stromen

L: de totale lengte van de draden in meter (in dit geval van de veiligheidsdoos tot aan uw aarding)

U: Het maximale spanningsverlies dat u in uw bedrading wilt hebben (ik raad 0,5 V aan)

A: de rechte doorsnede in mm^2 (voor Amerikanen zijn er tabellen om het AWG-equivalent te vinden)

Stap 2: Meet de splijtpunten van uw lont

Het kan onder de motorkap of in je dashboard of beide zijn, veel moderne auto's hebben meer dan één veiligheidsdoos.Uw handleiding zal u vertellen waar het is..

Sluit de negatieve draad van de multimeter aan op de carrosserie, zet hem op 20V DC en meet de spanning van beide pinnen.Eerste maat zonder de sleutel aangesloten.
Als de pin van een slot 12V toont, betekent dit twee dingen:

Dit slot heeft altijd stroom. U zou een dergelijke slot gebruiken voor apparaten zoals een alarmsysteem of onze oplader die een telefoon zou moeten kunnen opladen terwijl de auto geparkeerd staat.
Het is de input, de andere pin is de output en moet ~ 0V meer op dat in de volgende stap meten.
Plaats de lont weer in en merk het slot met een plakknop of tape.
Als je een slot nodig hebt dat wordt aangedreven wanneer de sleutel in positie 1 staat voor apparaten zoals een radio, zoek je een slot dat geen stroom heeft wanneer de sleutel niet is ingebracht,maar wordt aangedreven als het in positie één is. Markeer het in een andere kleur als u meer dan één apparaat aansluit.
Als je een apparaat alleen in sleutelpositie twee wilt laten draaien, volg je een vergelijkbare procedure.
Blijf meten totdat u de juiste ruimte voor uw toepassing hebt gevonden.

Stap 3: Hoe werkt een add-a-fuse-adapter

Stap 4: Een weg vinden voor uw draden (Corsa C specifiek)

Stap 5: Draaien van de draden door uw auto (een beetje Corsa specifiek)

Stap 6: De aansluitingen knippen

Stap 7: Je apparaat aansluiten

Stap 8: Geniet van de geavanceerde functionaliteit
