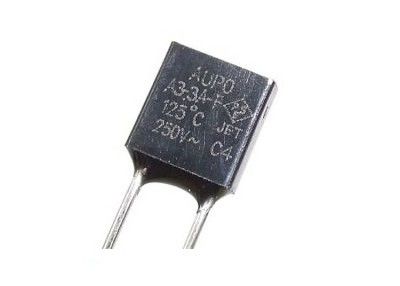

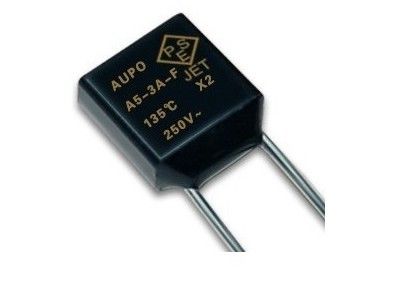

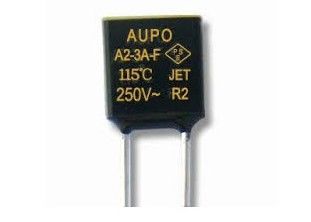

Van de de Zekeringsscheiding van Aupo van de temperatuurbescherming Thermische TF 125℃ 250V 3A a3-3a-F Plastic Geval Thermische Verbindingen voor Huistoestellen
Beschrijving
De volgende productspecificaties zijn op zekeringen van de a-reeks van toepassing. De a-reeks bestaat uit thermische scheidingszekeringen voor over--temperatuurbescherming. De a-reeks thermische zekeringen worden wijd gebruikt in diverse toepassingen zoals transformatoren, adapters, secundaire batterijen, huishoudapparaten, de verwarmers van het gaswater, verlichting en ander het verwarmen materiaal.
De a-3a-F thermische scheidingszekeringen niet-stellen enig-pool en normaal gesloten apparaten terug en bieden nauwkeurige, betrouwbare bescherming voor toepassingen op hoge temperatuur tegen het oververhitten door het onderbreken van elektrische stroom. Met hun metaallichaam en sterke lood bieden deze zekeringen stevige gebouwde en hoge geschatte stromen zoals 3 Ampère aan.
Eigenschappen
• Epoxy verzegelend materiaal
• Kleine grootte, 6.2mm×6.3mmx2.5mm
• Bescherming tegen schadelijke over--temperatuur in primaire en secundaire toepassingen.
• Loodvrij, volgzame RoHS
• Ontworpen volgens CEI 60691
Afmeting (mm)
Het opdracht geven van tot informatie
Modelleer nr | Geschatte goed werkende temperaturen. | Smelten-van temperatuur | Holdingstemperatuur | Maximumtemperaturen .limit | Geschatte stroom | Nominale spanning |
PN | (Tf) | (Th) | (Tm) | (IRL) | (Ur) | |
A0-3a-F | 84℃ | 82±2℃ | 65℃ | 203℃ | 3A | 250V |
A1-3a-F | 102℃ | 98±2℃ | 80℃ | 203℃ | 3A | 250V |
A2-3a-F | 115℃ | 112±3℃ | 95℃ | 203℃ | 3A | 250V |
A3-3a-F | 125℃ | 120±3℃ | 105℃ | 203℃ | 3A | 250V |
A4-3a-F | 130℃ | 126±2℃ | 107℃ | 203℃ | 3A | 250V |
A5-3a-F | 135℃ | 131±3℃ | 115℃ | 203℃ | 3A | 250V |
A7-3a-F | 138℃ | 135±2℃ | 115℃ | 203℃ | 3A | 250V |
A12-3a-F | 145℃ | 140±2℃ | 126℃ | 203℃ | 3A | 250V |
A8-3a-F | 150℃ | 145±3℃ | 128℃ | 203℃ | 3A | 250V |
A16-3a-F | 160℃ | 155±2℃ | 135℃ | 203℃ | 3A | 250V |
Classificaties | Indicator | Beschrijving |
Geschatte Goed werkende Temperatuur | Tf | De temperatuur waarbij de thermische scheidingszekering zijn staat van geleidingsvermogen verandert en de kring met opsporingsstroom van opent <10ma as="" the="" only="" load=""> |
Greeptemperatuur | Th | De maximumtemperatuur waarbij een thermische scheiding kan worden gehandhaafd terwijl het leiden van geschatte stroom 168 uren zonder een verandering in het geleidingsvermogen te veroorzaken om de kring te openen. |
Maximumtemperatuurgrens | Tm | Bij de nominale spanning, kan de temperatuur de zekering 10 minuten bij hoogste temperatuurclassificatie zonder verandering in het geleidingsvermogen weerstaan |
Geschatte Stroom | IRL | De maximumstroom die de thermische scheidingszekering zijn elektrokenmerken dragen en kan niet beïnvloeden. |
Nominale spanning | Ur | Het maximumvoltage dat de thermische scheidingszekering zijn elektrokenmerken dragen en kan niet beïnvloeden. |
Beproevingsomstandigheden
1 isolatieweerstand
A. Het lood en shell voor het thermische zekeringslichaam in het testen van de isolatieweerstand tussen draad en plastic shell, zouden de eerste de wijzeraanpassing van de weerstandsgrens voor de positie van 2 m Ω moeten zijn, dan gebruik shell van het de zekeringslichaam van het foliepakket thermische, dan maatregel de isolatieweerstand tussen draad en metaalfolie. Wanneer het wijzen van op waarde van de isolatie is de weerstand groter dan 2 m Ω; NG de signalen produceert niet, vonden de steekproef gekwalificeerd is.
B. (na het losmaken) tussen lood twee die op hitte twee zekeringen, in het testen van de isolatieweerstand smelten tussen weerstand meet de aanpassing van de grenswijzer in de eerste positie in 0,2 M Ω, dan de hitte smeltend de isolatieweerstand tussen de twee lood. Wanneer het wijzen van op waarde van de isolatie is de weerstand groter dan 0,2 M Ω; NG de signalen produceert niet, vonden de steekproef gekwalificeerd is. Het lood en shell voor het thermische zekeringslichaam in het testen van de isolatieweerstand tussen draad en plastic shell, zouden de eerste de wijzeraanpassing van de weerstandsgrens voor de positie van 2 m Ω moeten zijn, dan gebruik shell van het de zekeringslichaam van het foliepakket thermische, dan maatregel de isolatieweerstand tussen draad en metaalfolie. Wanneer het wijzen van op waarde van de isolatie is de weerstand groter dan 2 m Ω; NG de signalen produceert niet, vonden de steekproef gekwalificeerd is.
2 diëlektrische sterkte
A. smelt met shell op het thermische zekeringslichaam tussen de draad en plastic shell om sterktetest, shell van het zekeringslichaam met metaalfolie te dragen, en dan tussen de draad en het de testvoltage van de metaalfolie van 1500 v (AC), een minuut, als u geen lossing ziet of het analysefenomeen voor gekwalificeerd wordt gevonden. B. (na het losmaken) tussen lood twee op de thermische strijd van het zekeringslichaam tussen twee zekeringen in sterktetest, die testvoltage van 500 v (AC) toepassen tussen de twee lood, wordt een minuut, als u geen lossing of analysefenomeen ziet gevonden voor gekwalificeerd.
