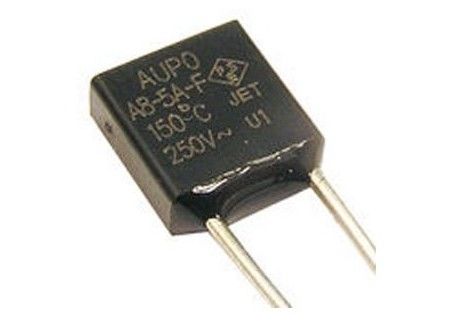

Eenmalige laagweerstand Compacte grootte AUPO Thermal Cutoff Fuse Link
Bescherming tegen bovengrenstemperatuur
De Aupo thermische zekerheid, de originele thermische zekerheid van Therm-O-Disc, biedt de breedste combinatie van wereldwijd gecertificeerde temperaturen en elektrische belastingen, evenals het breedste pakket,de huidige markt van montage- en ontwerpconfiguraties.
Kenmerken
• Wereldwijd gecertificeerde temperaturen en elektrische belastingen
• Als u één keer werkt, wordt de stroom afgesneden
• Stroomonderbrekingscapaciteit tot 25 ampère @ 250VAC
• Lage weerstand
• Compacte grootte
• RoHS-compliant,UL,CUL,CCC,KTL,PSE,VDE
Werkingsbeginsel
Het actieve ontstekingsmechanisme van de thermische lont is een exclusief geformuleerde, elektrisch niet-geleidende pellet.de vaste pellet houdt de met de veer geladen contacten geslotenWanneer een vooraf bepaalde temperatuur wordt bereikt, smelt de pellet en ontspant de compressieveer.
Na het openen van een circuit door de thermische zekerheid moet de zekerheid worden vervangen, waarbij de storing moet worden gecorrigeerd voordat het product opnieuw in gebruik wordt genomen.
Afmeting (mm)
Elektrische ratings
| Model nr. |
Nominale werktemperatuur. |
Temperatuur van het afsmelten |
Houdtemperatuur |
Maximale temperatuurgrens |
Nominale stroom |
Nominale spanning |
| V/N |
(Tf) |
|
(Th) |
(Tm) |
(Ir) |
(Ur) |
| A0-5A-F |
84°C |
82 ± 2°C |
65°C |
203°C |
5A |
250 V |
| A1-5A-F |
102°C |
98 ± 2 °C |
80°C |
203°C |
5A |
250 V |
| A2-5A-F |
115°C |
112 ± 3°C |
95°C |
203°C |
5A |
250 V |
| A3-5A-F |
125°C |
120±3°C |
105°C |
203°C |
5A |
250 V |
| A4-5A-F |
130°C |
126 ± 2 °C |
107°C |
203°C |
5A |
250 V |
| A5-5A-F |
135°C |
131 ± 3°C |
115°C |
203°C |
5A |
250 V |
| A7-5A-F |
138°C |
135 ± 2°C |
115°C |
203°C |
5A |
250 V |
| A12-5A-F |
145°C |
140 ± 2°C |
126°C |
203°C |
5A |
250 V |
| A8-5A-F |
150°C |
145±3°C |
128°C |
203°C |
5A |
250 V |
| A16-5A-F |
160°C |
155 ± 2°C |
135°C |
203°C |
5A |
250 V |
Toepassing
• Draagbaar apparaat
• Belangrijkste apparatuur
• HVAC
• Stroomvoorzieningen
• Waterverwarmer
• andere
Voordelen
• De industriestandaard voor overtemperatuurbescherming
• Verkrijgbaar in een breed temperatuurbereik om flexibiliteit in het ontwerp van uw toepassing te bieden
• Verkrijgbaar in montage- en verpakkingsmodellen
Belangrijk bericht
Gebruikers moeten de geschiktheid van de thermische zekerheid voor hun toepassing bepalen, met inbegrip van het vereiste betrouwbaarheidsniveau, en zijn uitsluitend verantwoordelijk voor de functie van het eindproduct.Deze thermische zekeringen bevatten blootgestelde elektrische componenten en zijn niet bedoeld om bestand te zijn tegen blootstelling aan water of andere milieuverontreinigende stoffen die de isolatiecomponenten kunnen aantasten.Een dergelijke blootstelling kan tot isolatie leiden.
de onderbreking en de bijbehorende lokale elektrische verwarming.
Een warmtebeschermer kan permanent gesloten of open blijven als gevolg van blootstelling aan overmatige mechanische, elektrische, thermische of omgevingsomstandigheden of bij normaal einde van de levensduur.Het niet beheersen van de operatie kan leiden tot lichamelijk letsel of schade aan eigendommenDe gebruiker dient aanvullende systeembesturingsfuncties op te nemen om het gewenste niveau van betrouwbaarheid en veiligheid te bereiken.om deze reden zijn in een aantal toepassingen reservetemperatuurbeperkende apparaten opgenomen.
