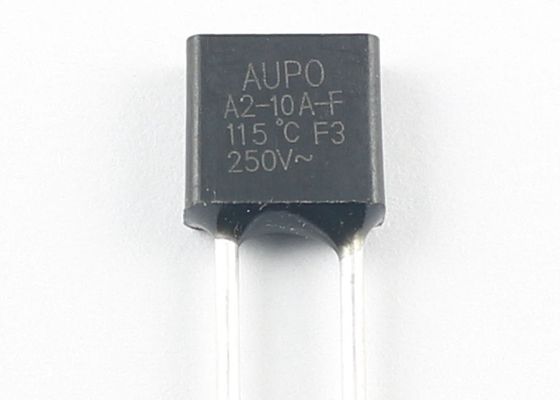

Originele van de de Zekerings Thermische Scheiding van Aupo Normale Dichte thermaal Gevoelige de Schakelaartf 115℃ 250V 10A a2-10a-F TCO Stroomonderbreker

Oorspronkelijke Aupo Normal Close Thermisch gevoelige lont Thermische afsluitingsschakelaar TF 115°C 250V 10A A2-10A-F TCO-circuitbreaker

Overzicht

De thermische afmetingen (TCO) zijn non-resetting, thermisch gevoelig, enkelpool, normaal gesloten apparaten en
Een temperatuurgevoelige thermische zekering smelt en opent elektrische
De thermische afsluitingen bieden bescherming tegen de uitstorting van de thermische vlam.
In de eerste plaats is het van belang dat de Europese Commissie in haar verslag over de bescherming van de consumenten tegen potentieel gevaarlijke oververhitting in miljarden producten over de hele wereld.

Afmeting

Ratings

Leidsvorming

Het koperen lood is gemakkelijk te buigen omdat het flexibel is.
Bij de vorming van het lood moet er voor worden gezorgd dat de vormende kracht niet rechtstreeks op de TCO wordt uitgeoefend.
Lichaam.

* Vorming van looddraad met afdichtingsmiddel
De looddraad moet ten minste 4 mm van de afdichting worden gebogen.
Let op dat het buigen met voorzichtigheid wordt uitgevoerd, aangezien de slechtere luchtdichtheid de normale werking van de TCO belemmert.
De houders of gereedschappen die tijdens de loodvorming worden gebruikt, mogen niet het lichaam vasthouden, maar de looddraad.
schade aan het lichaam van TCO.

* Vorming van looddraad met uitzondering van gesloten lood
Buig ten minste 4 mm van het TCO-lichaam, aangezien overmatige kracht op het lichaam de vervorming van het TCO-lichaam veroorzaakt
TCO-zaak.

Voorzorgsmaatregelen voor loodverbinding

* Wees voorzichtig om geen schade, brandwonden, scheuren, scheuren of oververhitting te voorkomen bij de TCO-dichtheid of het lichaam.
Gebruikt niet als schade als hierboven.
* Er moeten experimentele assemblageproeven worden uitgevoerd om de schade van looddraad, afdichting of TCO-karosserie te controleren.
* Bij het aansluiten van draad aan TCO wordt aanbevolen splice of terminal te gebruiken.
de splitsing of de splitsing moet corrosiebestendig zijn.
* Bij het bevestigen van de splice of de terminal aan de TCO moet er voor worden gezorgd dat de TCO-karosserie niet beschadigd raakt.
De splice of de terminal moet een lage hitteweerstand hebben.
De verbindingsdraad moet flexibel standaarddraad zijn.
Draad, gebruik het buigproces.

Soldering van lood

De volgende punten dienen te worden opgemerkt indien er wordt gesoldeerd om TCO-lood aan te sluiten.
* Doe soldeerwerkzaamheden op lood zo ver mogelijk van de TCO-body.
* Wees voorzichtig om de warmteoverdracht naar het TCO-lichaam te minimaliseren.
indien niet voorzien, kan het TCO-dicht of de TCO-karosserie beschadigd en afgebroken raken.

* De mechanische beveiliging mag niet alleen afhangen van de soldeer.
* De elektrische stroom mag niet door het interne elektrische contact of het geval van TCO bij het solderen gaan.
de doorstroming van overmatige stroom beschadigt het TCO-element of de behuizing.
* Om de werktijd te verkorten, wordt op het beoogde soldeergebied een voorsoldeerproces toegepast.
* Soldeermethode om warmte te voorkomen.

* Treksterkte van lood

De trekkracht mag niet groter zijn dan 2 kg en de duwkracht mag niet groter zijn dan 0,5 kg.

* Sterkte van de behuizing Het aanbrengen van overmatige kracht om de behuizing vast te binden veroorzaakt vervorming en beïnvloedt de normale werking van de TCO.Zorg ervoor dat u de overmatige bindkracht vermijdt.

* Functionele temperatuurtest Installeer de TCO in een kamer en verhoog geleidelijk de temperatuur tot 20°C lager dan Tf,indien de temperatuur van de kamer en de testproducten gelijk worden gemaakt, wordt de temperatuur met 1°C per minuut verhoogd, dan zal de zekering binnen de voorgeschreven toleranties functioneren.

* Temperatuurverhogingstest Wanneer normale bedrijfsspanning en -stroom worden toegepast op de TCO bij omgevingstemperatuur (20 tot 25 °C) stijgt de temperatuur van de TCO.De temperatuurverhoging mag echter niet meer bedragen dan 10°C.

* Isolatieweerstand Na de temperatuurtest moet de isolatieweerstand meer dan 0,2 ohm bedragen wanneer deze wordt getest met een 500V-weerstandsmeter.

* Contakweerstandstest De weerstand van beide leidingen van de TCO mag niet hoger zijn dan 1,5 ohm binnen de lengte van de leidingen van 10 mm.* Dielectrische spanningsweerstandstest Na het uitvoeren van de isolatieweerstandstest, moet de TCO zonder storing worden gehandhaafd wanneer 500 V wisselstroom gedurende 1 minuut wordt aangebracht tussen de leidingen van de TCO.

*Verouderingstest Na 48 uur de TCO bij een temperatuur van 20 ± 3 °C lager dan de Tf te hebben gehouden, slaagt de TCO de test bij de werkstemperatuur.
