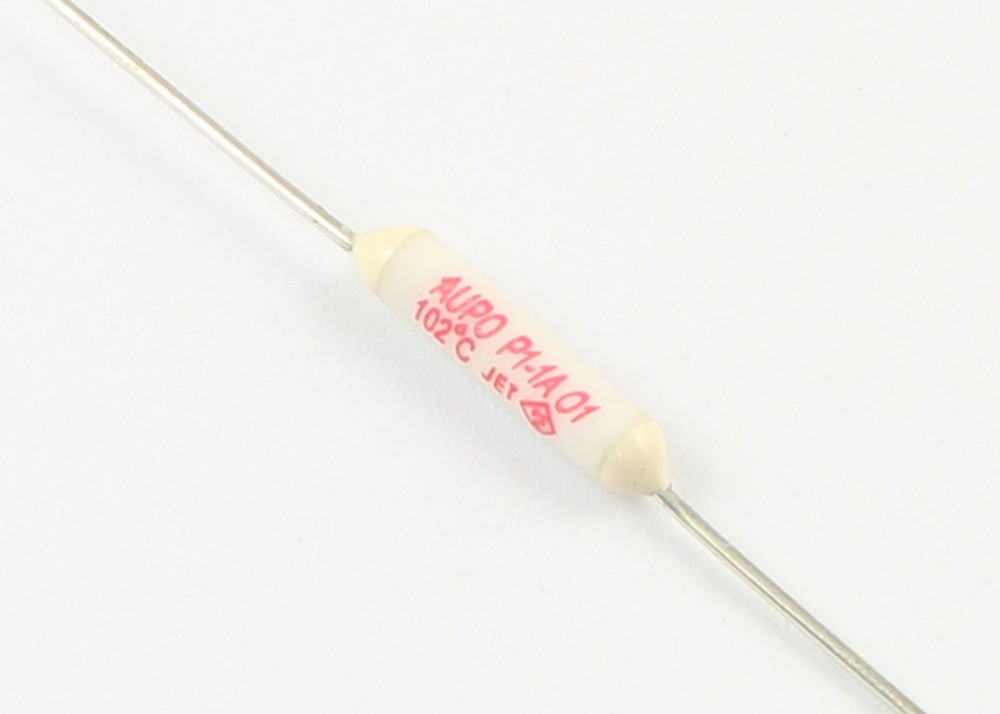

102 de Zekerings Ceramische Huisvesting van de graad As Thermische Scheiding met Lage Interne Weerstand

AUPO Pellet Thermal Cutoff Fuse TF Cutoff Circuit Breakers 102°C 250V 1A P1-1A-F Keramische resistente temperatuurfusie

Belangrijkste kenmerken

* Type: axiaal

* Materiaal: keramische behuizing

* Nominale stroom: 1A

* Nominale spanning: 250 V

* Werktemperatuur: 102°C

* Certificaties: UL, cUL, VDE, CCC, KTL, PSE

* RoHS-compliant en REACH-conform

Afmeting

Elektrische prestaties

Toepassing

Transformatoren, magnetronen, ventilatieventilatoren, elektrische ventilatoren, kleine elektromotoren, droogers, gashuishoudelijke apparaten, fluorescentielampen, scheerapparaten, adapters, verwarmingsapparaten, IC's, batterijen, enz.De TCO kan ook worden gebruikt voor oververhitting.

Ontwerptoepassingen

1. Gebruik de TCO binnen hun gespecificeerde temperatuur en elektrische ratings.

1) Gebruik de TCO bij de in de individuele specificatie gespecificeerde maximale bedrijfstemperatuur.Het gebruik van de TCO bij een hogere temperatuur dan de maximale bedrijfstemperatuur kan tot vroegtijdige of vertraagde opening leiden..

• Wanneer de TCO continu wordt gebruikt bij een temperatuur die dicht bij de werktemperatuur ligt, kan de TCO tijdens het gebruik worden gebruikt.

• Wanneer de TCO continu wordt gebruikt bij een temperatuur die hoger is dan de maximale bedrijfstemperatuur, kan de TCO afnemen en kan het niet mogelijk zijn om normaal te werken bij de opgegeven temperatuur.

2) De standstemperatuur wordt gedefinieerd als de hoogste temperatuur waarbij de TCO gedurende 168 uur continu met de nominale stroom wordt geactiveerd.De TCO mag niet langer dan 168 uur worden gebruikt boven de temperatuur van de opslagruimte.

3) De apparatuur moet zodanig zijn ontworpen dat de overschot niet de maximale temperatuurgrens overschrijdt nadat de TCO is ingesteld.

4) Als de TCO wordt geactiveerd door een spanning die hoger is dan de nominale spanning of een stroom die hoger is dan de nominale stroom, produceert de TCO overmatige warmte, wat resulteert in een vroegtijdige opening.De boog die in dergelijke bedrijfsomstandigheden ontstaat, zal leiden tot een abnormaal uiterlijk (scheur op het lichaam) en ontoereikende isolatie.

• Wanneer de TCO in een abnormale modus wordt gebruikt terwijl de nominale spanning en/of de nominale stroom worden overschreden, mag de schakeling niet worden afgesneden.

5) Thermisch element kan worden getransformeerd en TCO kan worden geopend wanneer het wordt gebruikt in een omgeving waaruit een buitensporige temperatuurverandering (zoals buiten) wordt herhaald.Onderzoek de omgeving waarin de TCO wordt gebruikt.

6) Indien een tijdelijke overbelasting wordt verwacht, worden de proeven onder de slechtste omstandigheden herhaald.

7) De TCO kan niet worden gebruikt als stroomgevoelige zekering.

2Om de functie van de TCO ten volle te benutten, moet voor elke apparatuurtoepassing een geschikte TCO worden geselecteerd.

1) De tests moeten worden herhaald voor de afgewerkte apparatuur om te bevestigen dat de TCO werkt zoals verwacht.het hoofd van de TCO en de loodleidingen (terminals) zo dicht mogelijk bij de warmtebron en de plaats waar de TCO gelijkmatig wordt verwarmd, plaatsenAls de temperaturen die worden overgedragen aan de hoofdarm en aan de looddraden (terminals) sterk van elkaar verschillen, kan er een storing optreden.het veroorzaken van boogvorming en verslechtering van isolatie.

3Vermijd overmatige trillingen en mechanische spanningen op de TCO, anders kan het fusible legering of de looddraden uitvallen of kan het hoofdgebouw beschadigd raken.

4De volgende 1) en 2) zijn voorzorgsmaatregelen voor dunne TCO (MP- en MU-reeksen)

1) De TCO-karosserie en -terminals moeten correct zijn bevestigd wanneer de TCO in de apparatuur is gemonteerd.of andere storing wanneer het lichaam of de eindstukken niet goed zijn aangeslotenVermijd vervoer in de toestand dat slechts één zijde van de terminal en de apparatuur is aangesloten, aangezien dit kan leiden tot breuk van het thermische element en/of de terminals of schade aan de TCO-carrosserie.of andere storingen als gevolg van trillingen of mechanische spanningen op het transport.2) Wanneer de TCO in de apparatuur is gemonteerd, moeten de eindpunten met de carrosserie in lijn worden gebracht.Ook na montage van de TCO in de apparatuur, trekken, buigen, duwen en draaien van de TCO-carrosserie en de eindpunten te vermijden, zodat het thermische element en/of de eindpunten niet breken of de TCO-carrosserie niet beschadigd raakt.

5. Bij het afdichten van de TCO met hars, selecteer een hars die de afdichtingen of de looddraad ((terminals) niet corroderen.Het is belangrijk om te bepalen of de harseigenschappen van het eindproduct (e.g..bv. uitbreiding, samentrekking en temperatuur van de harding) van invloed op de TCO en of de TCO normaal kan werken.

6. Bij onderdompeling van apparatuur met een TCO in lak of oplosmiddel en vervolgens het drogen ervan, wordt de test herhaald om te controleren of de gebruikte lak of oplosmiddel de coating van de TCO heeft opgelost of beschadigd;zoals scheuren, voordat de behandeling opnieuw wordt uitgevoerd.

7Gebruik niet in de volgende omstandigheden.

1) In vloeistoffen zoals water, olie, chemische en organische oplosmiddelen

2) In direct zonlicht, buiten of in stoffige atmosfeer

3) Op plaatsen waar water condenseert

- Gebruik in de volgende omgevingen kan van invloed zijn op de prestaties van de TCO.

(1) In plaatsen vol corrosieve gassen zoals zeewind, Cl2, H2S, NH3, SO2 en NO2

(2) In omgevingen met een hoge statische elektriciteit en/of sterke elektromagnetische golven.

8Gebruik de TCO niet in ruimtevaartapparatuur, uitrusting voor atoomenergie, militaire wapens, reddingsapparatuur, auto's, enz.
