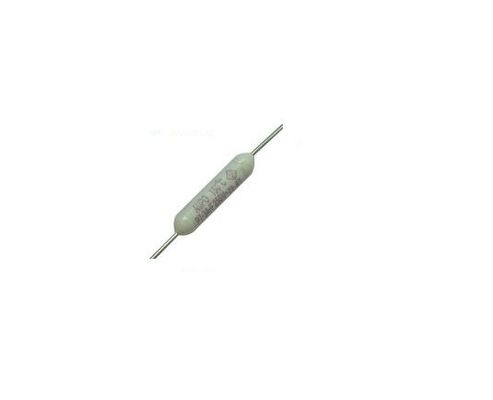

Hoogtemperatuur AUPO thermische verbindingen TCO P5-3A-F 3A 250V Cutoff 135C Keramische lont voor intelligente gaswaterverwarming
Algemeen
AUPO Thermische verbindingen TCO worden gebruikt om branden te voorkomen die veroorzaakt worden door abnormale warmteopwekking van schakelingen en andere warmteproducerende elektrische producten.Ze zijn een niet-herstelbare thermische zekerheid die elektrische contacten opent wanneer de temperaturen het opgegeven niveau overschrijden.
Werkingsbeginsel
Wanneer de omgevingstemperatuur stijgt tot de werktemperatuur, smelt het thermische element en verplaatsen de veren het contact weg en openen ze het circuit permanent
Afmeting
| Reeks |
Afmeting ((mm) |
| a. |
b. |
c. |
d |
e |
| P-F |
9.0±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,5 ± 0.1 |
3.3 of minder |
| P-1A-F |
6.5±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,1 ± 0.1 |
2.4 of minder |
| P-3A-F |
10.0±0.5 |
38 ± 3 |
Φ0,6±0.02 |
Φ3,0±0.1 |
3.3 of minder |
Technische gegevens
| Model nr. |
Nominale werktemperatuur. |
Temperatuur van het afsmelten |
Houdtemperatuur |
Maximale temperatuurgrens |
Nominale stroom |
Nominale spanning |
| |
(Tf) |
|
(Th) |
(Tm) |
(Ir) |
(Ur) |

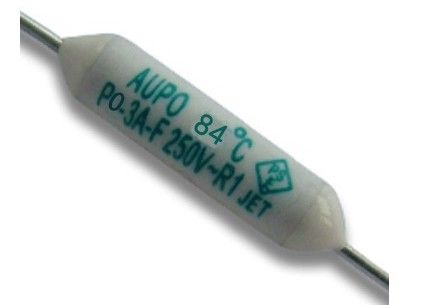

| P0-3A-F |
84°C |
82 ± 2°C |
65°C |
200°C |
3A |
250 V |
| P1-3A-F |
102°C |
98 ± 2 °C |
80°C |
200°C |
3A |
250 V |
| P2-3A-F |
115°C |
112 ± 3°C |
95°C |
200°C |
3A |
250 V |
| P3-3A-F |
125°C |
120±3°C |
105°C |
200°C |
3A |
250 V |
| P4-3A-F |
130°C |
126 ± 2 °C |
107°C |
200°C |
3A |
250 V |

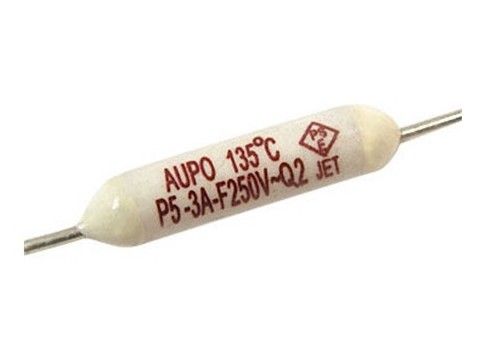

| P5-3A-F |
135°C |
131 ± 3°C |
115°C |
200°C |
3A |
250 V |
| P9-3A-F |
138°C |
135 ± 2°C |
115°C |
200°C |
3A |
250 V |
| P7-3A-F |
150°C |
145±3°C |
128°C |
200°C |
3A |
250 V |
| P12-3A-F |
145°C |
140 ± 2°C |
126°C |
200°C |
3A |
250 V |
Toepassingen
• Elektrische huishoudelijke apparaten en verwarmingsapparaten
• Produkten voor spoelspellen en energievoorzieningen
• kantoorapparatuur en telecommunicatieapparatuur
• Auto's en andere elektronische onderdelen
Voorzorgsmaatregelen
• De buigingen in de leidingen moeten ten minste 3 mm van de TCO-body zijn.
• Bij het solderen dient met uiterste voorzichtigheid te worden gehandeld, moet een koelplaat worden gebruikt en moet niet worden verwarmd boven Tf -24°C.
• Het metalen deel van de TCO is elektrisch actief en kan isolatie vereisen.
• Niet gebruiken in vloeistoffen of giftige gassen zoals zwavelzuur of stikstofoxide.
• Sluit de verwarmer niet rechtstreeks aan op de afsluiting.
Bepaal de juiste reeks
• Tp: De hoogste temperatuur van het product waaraan een afsplitsing moet worden bevestigd.
• Th: het veilige temperatuurbereik voor het gebruik van de afscherming.
• Ts: 24oC (Tp-Th) (Voer 35oC toe voor de Ts-waarde wanneer Tp hoger is dan 170oC.)
• Aan: De verwarmingstemperatuur veroorzaakt door elektrische belasting (verwijst naar de temperatuur/stroomcorrelatiecurve)
• + a: 1. zelfverwarming van looddraad 2. ventilatie- of luchtdichtheidsstructuur 3. plaats van de aansluitingspaneel 4. dikte van het geïsoleerde bedekkingsmateriaal 5.De waarde van de optimale toestand met inachtneming van de veranderingen van de elektrische spanning
Tp + Ts + To + a = Toepasselijke temperatuur
