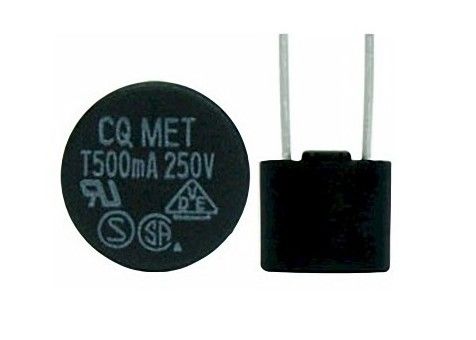

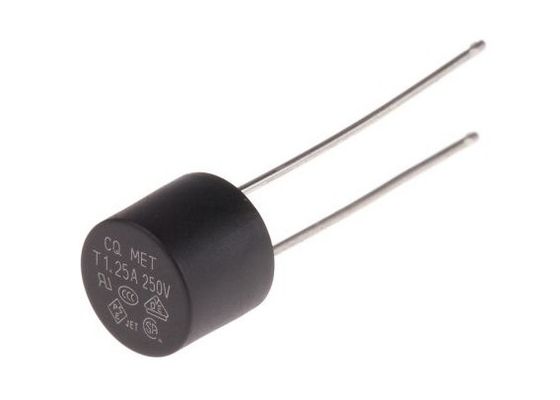

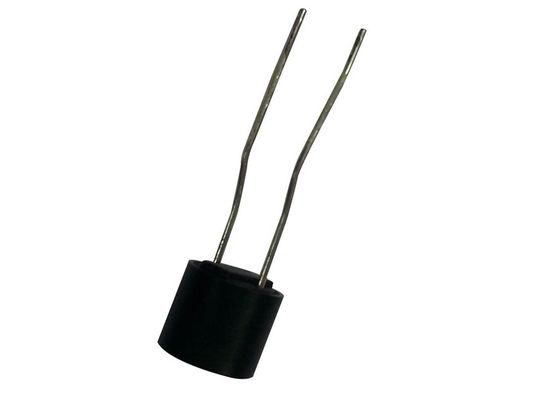

Dip Ronde Radial Lead Time Lag Subminiatuur Grootte Micro Fuse T3.15A 250V MET 3.15A 277V 8.35x7.7mm UL
Kenmerken
Ø 8,35*7,7 mm Microfuse
klein volume,
Nominale stroom: MEF 50mA~6.3A ; MET 40mA~10mA ; MSF 50mA~6.3A ; MSt 40mA~10A;
MAF 50mA~10A; MAT 40mA~10A; SAF 50mA~6.3A; SAT 40mA~6.3A
Nominale spanning: 250V / 277V / 300Vac
Uitstekend vermogen om stroom te weerstaan
Uitstekend bestand tegen thermische en mechanische schokken
Hoge betrouwbaarheid en stabiele lasbaarheid.
Werktemperatuurbereik: -55°C tot +125°C
Toepassing
• Batterijopladers
• Consumentenelektronica
• Stroomvoorzieningen
• Industriële controleurs
•Flat-panel-tv
•LCD-monitor
•LCD achterlichtomvormer
•Bureauautomaten
•Audio/video systeem
•Verlichtingssysteem
•Medische uitrusting
Mechanische afmetingen
Tabel met kenmerken van de productspecificaties
| V/N |
Nominale stroom
(A) |
Nominale spanning
(V) |
koudweerstand |
maximale spanningsdaling |
I2T-waarde |
Breekvermogen |
Eenheidsgewicht ((g) |
| Met.040 |
40 mA |
250 V/277 V |
12.864 |
600 |
0.0158 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.050 |
50 mA |
250 V/277 V |
8.9 |
550 |
0.0225 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.063 |
63 mA |
250 V/277 V |
5.4053 |
480 |
0.0446 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.080 |
80 mA |
250 V/277 V |
3.687 |
400 |
0.0634 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.100 |
100 mA |
250 V/277 V |
2.4063 |
350 |
0.108 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.125 |
125 mA |
250 V/277 V |
1.6194 |
300 |
0.1223 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.160 |
160 mA |
250 V/277 V |
1.2458 |
280 |
0.17 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.200 |
200 mA |
250 V/277 V |
0.824 |
260 |
0.306 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.250 |
250 mA |
250 V/277 V |
0.63 |
240 |
0.6019 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.315 |
315 mA |
250 V/277 V |
0.38 |
220 |
0.8216 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.400 |
400 mA |
250 V/277 V |
0.27 |
200 |
1.4832 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.500 |
500 mA |
250 V/277 V |
0.195 |
190 |
2.7 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.630 |
630 mA |
250 V/277 V |
0.1322 |
180 |
3.1792 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| Met.800 |
800 mA |
250 V/277 V |
0.0907 |
160 |
5.76 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 001 |
1 A |
250 V/277 V |
0.075 |
140 |
8.73 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 002 |
2 A |
250 V/277 V |
0.0316 |
100 |
36 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 004 |
4 A |
250 V/277 V |
0.0136 |
100 |
158.4 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 005 |
5 A |
250 V/277 V |
0.01 |
100 |
202.5 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 008 |
8 A |
250 V/277 V |
0.0042 |
100 |
155.52 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 010 |
10 A |
250 V/277 V |
0.0034 |
100 |
288 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 1.25 |
1.25 A |
250 V/277 V |
0.055 |
130 |
14.766 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 1.60 |
1.6 A |
250 V/277 V |
0.0425 |
120 |
23.04 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 2.50 |
2.5 A |
250 V/277 V |
0.0241 |
100 |
56.25 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 3.15 |
3.15 A |
250 V/277 V |
0.0188 |
100 |
93.768 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
| MET 6.30 |
6.3 A |
250 V/277 V |
0.0074 |
100 |
310.77 |
35A of 10* nominale stroom bij 250 V wisselstroom
UL Erkend onderdeel:35A of 10* nominale stroom bij 277V wisselstroom |
0.49553 |
Elektrische eigenschappen
| Nominale stroom |
1.5 In |
2.1 In |
2.75 in |
4 In |
10 In |
| - Min. |
Max, ik ben er klaar voor. |
- Min. |
Max, ik ben er klaar voor. |
- Min. |
Max, ik ben er klaar voor. |
- Min. |
Max, ik ben er klaar voor. |
| 50mA~5A |
60 minuten |
2 minuten. |
400 ms |
10 seconden |
150 ms |
3 sec. |
20 ms |
150 ms |
| 6.3A~10A |
60 minuten |
2 minuten. |
400 ms |
10 seconden |
150 ms |
3 sec. |
20 ms |
150 ms |
Goedkeuring
| VDE |
50 mA ~ 6,3 A |
| TUV |
8A / 10A |
| UL Erkend |
50mA~6.3A ((250V/277V) |
| CSA-aanneming |
50mA ~ 6,3A |
| PSE |
1A ~ 10A ((250V/277V) |
| CCC |
50 mA ~ 6,3 A |
| KTL |
50 mA ~ 6,3 A |
Onderbrekende rating
"Technologie" voor het "ontwikkelen" of "ontwikkelen" van "technologieën" bedoeld in 5A001.a.1.
5 ampère of 10 x nominale stroom; de hoogste waarde bij 277 V wisselstroom. (facultatief)
Milieuspecificatie
Werktemperatuur -55°C tot +125°C
Vibratie MIL-STD-202G, methode 201 ((10-55 Hz x 3as/geen belasting)
Saltspray MIL-STD-202G, methode 101, testvoorwaarde B (48 uur)
Isolatieweerstand MIL-STD-202G, methode 302, testvoorwaarde A (na opening) minimaal 10.000 ohm
Voor het gebruik van de testmethode moet de testmethode worden toegepast.
Thermische schok: MIL-STD-202G, methode 107, testvoorwaarde B (-65°C tot +125°C)
Fysieke specificatie
Materiaal basis en dop: zwart thermoplastisch, UL 94-V0
Ronde pinnen: koper, met blik
Verpakking
1In bulk: 1000 stuks per doos.

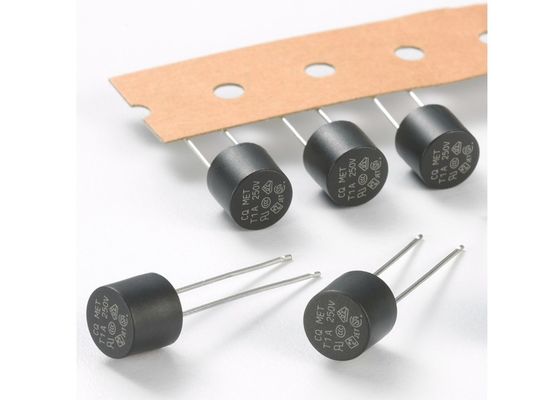

2Op tap: munitiepakket, 1000 stuks doos
Inleiding van de serie
