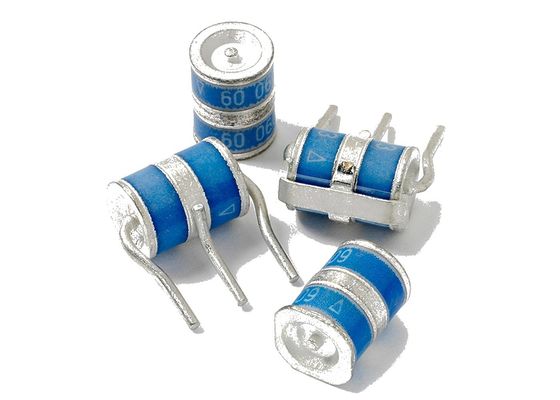

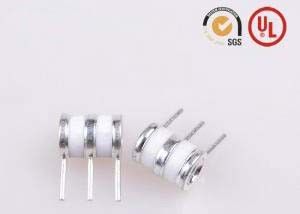

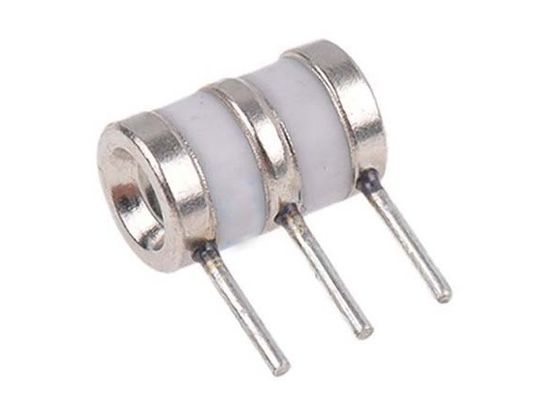

Micro-Gap Design 11.5mmx7.5mm Grootte gasontladingsbuis GDT SE72-600X 600V 20KA 3PIN Voor kabelmodem
Invoering van de GDT
Gasontladingsbuizen (GDT) maken gebruik van edelgassen die in keramische buizen zijn ingesloten om een alternatief circuitpad te bieden voor spanningspieken.De keramische omhulsel en met nikkel connectoren zorgen voor hoge belastingen en Surging biedt producten die werken bij 20KADe onderbrekingsspanningen van de apparaten hebben een breed bereik (tot 20% tolerantie).HID- en hoogwaardige spanningsbeschermingsinrichtingen (SPD).
Kenmerken
• RoHS & HF-conform
• Grootte:11.5 mm*7.5 mm
• DC-spark-overspanning: 75~800V
• Stabiele onderbrekingsspanning.
• Hoge isolatieweerstand.
• Hoge restspanning.
• Grote absorptievermogen van transiente stroom.
• Lage capaciteit
• Micro-Gap-ontwerp
• Kleine bestelling aanvaardbaar
Toepassing
• Kabelmodem
• xDSL
• Set-top box
• Satelliet- en CATV-apparatuur
• Stroomvoorziening
• Consumentenelektronica
• Algemene telecommunicatieapparatuur
• SPD
Elektrische kenmerken
| Deel. Nummer |
DC-spark-overspanning ((V) |
1KV/μs (V) |
8/20 μs (10 keer) (KA) |
DC-overspanning ((V) |
AC50Hz 1 sec ((A) |
Isolatieweerstand (GΩ) |
Capaciteit 1MHz ((PF) |
Impulstijd ((10/1000μs) @ 100A |
| SE72-75X |
75 ± 20% |
700 |
20 |
52 |
10 |
1 |
2 |
300 |
| SE72-90X |
90±20% |
700 |
20 |
52 |
10 |
1 |
2 |
300 |
| SE72-150X |
150 ± 20% |
700 |
20 |
135 |
10 |
1 |
2 |
300 |
| SE72-200X |
200 ± 20% |
700 |
20 |
135 |
10 |
1 |
2 |
300 |
| SE72-230X |
230 ± 20% |
700 |
20 |
150 |
10 |
1 |
2 |
300 |
| SE72-250X |
250 ± 20% |
700 |
20 |
150 |
10 |
1 |
2 |
300 |
| SE72-350X |
350 ± 20% |
800 |
20 |
150 |
10 |
1 |
2 |
300 |
| SE72-400X |
400 ± 20% |
900 |
20 |
150 |
10 |
1 |
2 |
300 |
| SE72-470X |
470 ± 20% |
1000 |
20 |
150 |
10 |
1 |
2 |
300 |
| SE72-600X |
600 ± 20% |
1100 |
20 |
150 |
10 |
1 |
2 |
300 |
Afmeting--"72" (Axial lead type)
Verpakking Bulk(mm)
Telecom-netwerktoepassing
In het internetcommunicatiesysteem, modemapparatuur, router, switch,hub,netwerksysteem,UPS,monitoringapparatuur, mobiele communicatie,basisstation en antenne meer kans op schade door de overspanning. Shaoxin Electronics successfully apply the lighting protection and anti-static functions of electronic components to the Internet communication equipment and avoid the influence on communication quality.
Auto-elektronica-toepassing
Omdat het slimme systeem voor het vermijden van botsingen in auto's, het intelligente cruisesysteem, het automatische parkeer systeem, de automatische piloot en het systeem voor netwerktechnologie van auto's veel worden gebruikt in de moderne auto,De elektronisering en intellectualisatie is het teken en de trend geworden.Shaoxin Electronic zal de klant voorzien van de keramische gasontladingsbuis, de transient voltage suppressor en de ESD suppressor, die veel worden gebruikt om de elektronische systemen van de auto te beschermen.
