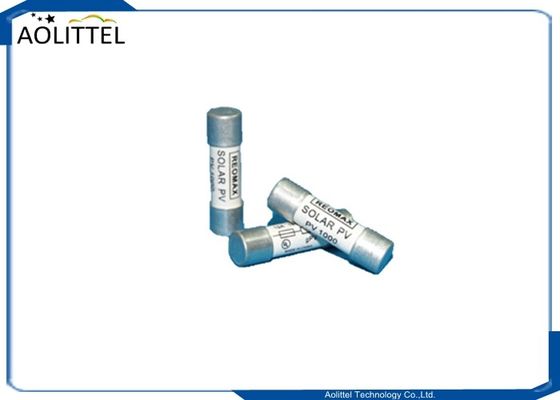

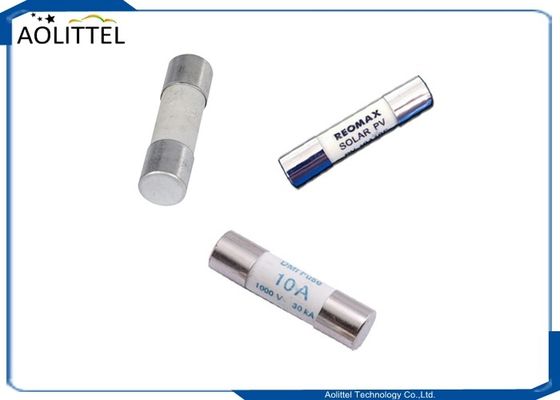

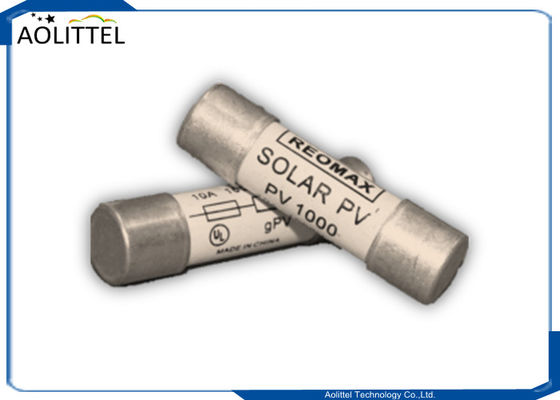

5AG 10x38mm cilinder midget link fotovoltaïsche keramische buis fusie 10A 1000V gPV voor digitale multimeters zonnepaneel
Beschrijving
De PV1000-serie zonnebeschermingssluiters is speciaal ontworpen voor de bescherming van fotovoltaïsche (PV) systemen.Deze familie van midget-type zekeringen (10 x 38 mm) kan PV-modules en geleiders veilig beschermen tegen omgekeerde overstromingsomstandighedenNaarmate fotovoltaïsche systemen in omvang zijn gegroeid, zijn ook de overeenkomstige spanningsvereisten toegenomen.Deze toename van de systeemspanning is meestal bedoeld om het vermogen verlies geassocieerd met lange geleider runs te minimaliserenDe PV1000-serie is echter ontworpen om de storing van een stroomcircuit tot aan dit hoge spanningsniveau veilig te onderbreken.
AOLITTEL biedt meer dan 11 ampere ratings aan om aan specifieke eisen in verschillende toepassingen te voldoen.
PV1000-serie van 10x38mm, 1000Vdc PV-spuiters zijn bedoeld voor de bescherming en isolatie van fotovoltaïsche stringen.hoge cyclus en lage storingstroom (omgekeerde stroom), multi-array fault) stringarrays.
10 x 38 mm, 10 ampère, 1000 V keramische zekering.
10x38 mm dwergbeschermers helpen bij het bieden van aanvullende overstromingsbescherming en hebben de mogelijkheid om stromen met snelwerkende betrouwbaarheid te beperken.10x38 mm dwerg zekering kan worden gebruikt in een verscheidenheid van toepassingenSelecteer een reeks hieronder op basis van de elektrische vereisten van uw systeem.
Kenmerken
• Voldoet aan de UL- en IEC-fotovoltaïsche normen voor wereldwijde acceptatie
• Verminder de energie-efficiëntie
• Laag temperatuurstijgingsprestaties voor nauwkeuriger afmeting
• Inline crimp terminal versie is gemakkelijk toe te passen in draad harnas constructie
Typische toepassingen
• Combinatoren
• Inverters
• Gordels voor PV-draad
Grootte (mm)
Specificatie
|
Deel nr.
|
Geclassificeerd
Stroom
|
Geclassificeerd
Spanning
|
Breuk
Capaciteit
|
I2t (A2S)
|
Wattsverlies ((W)
|
| Pre-boogvorming |
Totaal bij 1000V |
0.8in |
1.0In |
| PV1000.1A |
1A |
1000V
(DC)
|
10kA,
Tijd constante
< 1 ms
|
0.15 |
0.4 |
0.8 |
1.5 |
| PV1000.2A |
2A |
1.3 |
3.4 |
0.7 |
1.1 |
| PV1000.3A |
3A |
4 |
12 |
0.8 |
1.3 |
| PV1000.3.5A |
3.5A |
6.5 |
20 |
0.9 |
1.4 |
| PV1000.4A |
4A |
10 |
28 |
1.1 |
1.4 |
| PV1000.5A |
5A |
19 |
50 |
1.1 |
1.4 |
| PV1000.6A |
6A |
32 |
93 |
1.2 |
1.8 |
| PV1000.8A |
8A |
3.2 |
33 |
1.2 |
2.2 |
| PV1000.10A |
10A |
30 |
70 |
1.3 |
2.3 |
| PV1000.12A |
12A |
50 |
200 |
1.5 |
2.8 |
| PV1000.15A |
15A |
60 |
230 |
1.8 |
3 |
Aanbevelingen voor de installatie
Voorstel de installatie als de volgende afbeelding.
A.Installatie van zekeringspannen
B.Multi-pole holder assembly kit ((1/2/3/4 pool)
Verpakking
Grote hoeveelheid
10 stuks per polyzak; 1 polyzak per innerlijke doos; 18 innerlijke dozen per buitendoos ((6 * 3 niveaus)
A. Inwendige doos: 54x42x23 mm B. Buitenste doos: 24x17x11 cm
Geschikte fotovoltaïsche zekeringhouder
