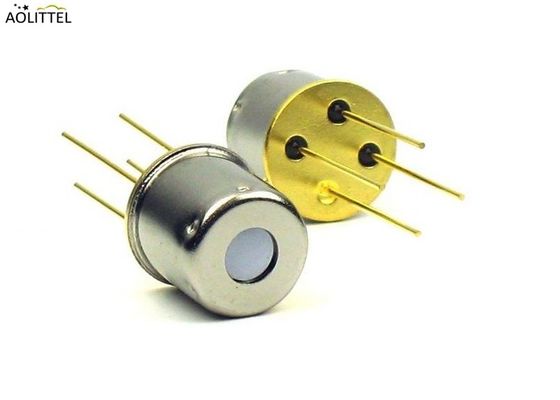

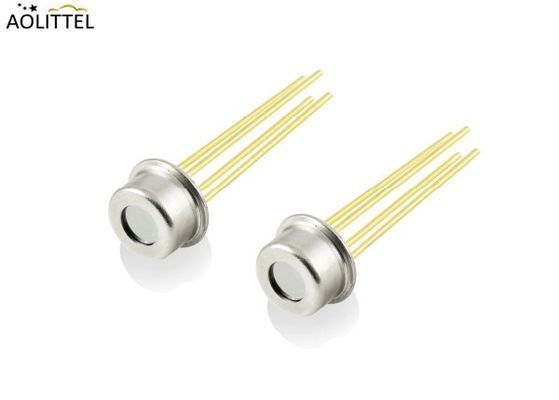

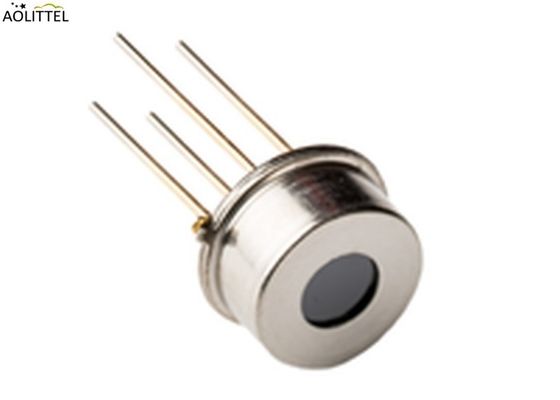

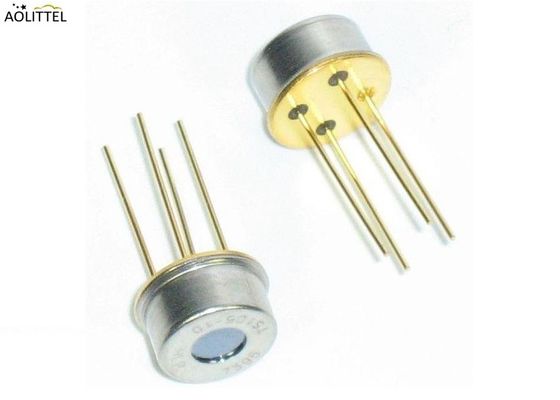

TO-46 Pakket IR-infrarood thermopile temperatuursensor 100K 3950 ISB-TS45H voor contactloze temperatuurmeting
Speelstukken
| ISB-TS45H |
| Parameter |
- Min. |
Typus. |
Max, ik ben er klaar voor. |
Eenheid |
Voorwaarden |
| Grootte van de chip |
1.1x1.1 |
mm2 |
|
| Gevoelig gebied |
0.35x0.35 |
mm2 |
|
| Detectiehoek |
90 |
° |
|
| Thermopileweerstand |
80 |
98 |
115 |
KΩ |
Temperatuur = 25°C |
| Geluidsspanning |
38 |
nV/Hz1/2 |
Temperatuur = 25°C |
| NEP |
0.23 |
nW/Hz1/2 |
Blackbody=500K,1Hz@25°C |
| Spanningsrespons |
20.11 |
Vmm2/w |
Blackbody=500K,1Hz@25°C |
| Verantwoordelijkheid |
134 |
164 |
194 |
V/w |
Blackbody=500K,1Hz@25°C |
| Temperatuurcoëfficiënt van weerstand |
0.06 |
%/°C |
Temperatuur = 25°C 75°C |
| Tijdconstante |
≤ 13 |
ms |
|
| Specifieke detectie |
1.51 E08 |
cmHz1/2/w |
Blackbody=500K,1Hz@25°C |
| NTC-weerstand |
100 ± 3% |
KΩ |
25°C |
| NTC β |
3950 ± 1% |
K |
25/50°C |
De volgende categorieën zijn bedoeld:
Download- Het is...
Afmeting
eenheid: mm
Milieueisen
Werktemperatuur: -30°C +85°C
Bergingstemperatuur: -30°C +100°C
Testomstandigheden: omgevingstemperatuur 25°C, de gemeten temperatuur van het voorwerp en de typische uitgangsspanning van de reactor.
* Opmerking: deze parameter wordt getest onder de TO46-verpakking plus LWP5.0 filterconditie.
| Temp |
V uit. |
Temp |
V uit. |
Temp |
V uit. |
Temp |
V uit. |
Temp |
V uit. |
| (°C) |
(mv) |
(°C) |
(mv) |
(°C) |
(mv) |
(°C) |
(mv) |
(°C) |
(mv) |
| - 20 |
- Drie.046 |
10 |
- Eén.196 |
40 |
1.334 |
70 |
4.477 |
100 |
8.508 |
| - 19 |
- Twee.983 |
11 |
- Eén.131 |
41 |
1.426 |
71 |
4.606 |
101 |
8.667 |
| - 18 jaar. |
- Twee.929 |
12 |
- Eén.051 |
42 |
1.526 |
72 |
4.73 |
102 |
8.839 |
| - 17 |
- Twee.879 |
13 |
-Nee.973 |
43 |
1.624 |
73 |
4.845 |
103 |
9.001 |
| -16 |
- Twee.829 |
14 |
-Nee.888 |
44 |
1.725 |
74 |
4.962 |
104 |
9.172 |
| -15 |
- Twee.777 |
15 |
-Nee.806 |
45 |
1.81 |
75 |
5.081 |
105 |
9.335 |
| -14 |
- Twee.724 |
16 |
-Nee.723 |
46 |
1.892 |
76 |
5.205 |
106 |
9.499 |
| -13 |
- Twee.673 |
17 |
-Nee.646 |
47 |
1.995 |
77 |
5.321 |
107 |
9.664 |
| -12 |
- Twee.619 |
18 |
-Nee.572 |
48 |
2.094 |
78 |
5.455 |
108 |
9.83 |
| - 11 |
- Twee.569 |
19 |
-Nee.494 |
49 |
2.199 |
79 |
5.587 |
109 |
9.991 |
| - 10 |
- Twee.514 |
20 |
-Nee.417 |
50 |
2.306 |
80 |
5.724 |
110 |
10.15 |
| -9 |
- Twee.461 |
21 |
-Nee.33 |
51 |
2.42 |
81 |
5.848 |
111 |
10.32 |
| -8 |
- Twee.399 |
22 |
-Nee.248 |
52 |
2.53 |
82 |
5.981 |
112 |
10.48 |
| - 7 |
- Twee.338 |
23 |
-Nee.164 |
53 |
2.635 |
83 |
6.116 |
113 |
10.64 |
| -6 |
- Twee.275 |
24 |
-Nee.083 |
54 |
2.753 |
84 |
6.251 |
114 |
10.81 |
| - 5 |
- Twee.214 |
25 |
0 |
55 |
2.865 |
85 |
6.376 |
115 |
10.98 |
| - 4 |
- Twee.144 |
26 |
0.086 |
56 |
2.969 |
86 |
6.514 |
116 |
11.15 |
| -3 |
- Twee.084 |
27 |
0.174 |
57 |
3.08 |
87 |
6.641 |
117 |
11.33 |
| - Twee. |
- Twee.022 |
28 |
0.258 |
58 |
3.185 |
88 |
6.767 |
118 |
11.5 |
| -1 |
- Eén.964 |
29 |
0.346 |
59 |
3.299 |
89 |
6.907 |
119 |
11.66 |
| 0 |
- Eén.899 |
30 |
0.446 |
60 |
3.401 |
90 |
7.043 |
120 |
11.84 |
| 1 |
- Eén.829 |
31 |
0.544 |
61 |
3.508 |
91 |
7.19 |
|
|
| 2 |
- Eén.754 |
32 |
0.623 |
62 |
3.608 |
92 |
7.33 |
|
|
| 3 |
- Eén.689 |
33 |
0.709 |
63 |
3.715 |
93 |
7.468 |
|
|
| 4 |
- Eén.629 |
34 |
0.798 |
64 |
3.808 |
94 |
7.604 |
|
|
| 5 |
- Eén.155 |
35 |
0.892 |
65 |
3.91 |
95 |
7.751 |
|
|
| 6 |
- Eén.479 |
36 |
0.974 |
66 |
4.019 |
96 |
7.9 |
|
|
| 7 |
- Eén.416 |
37 |
1.062 |
67 |
4.123 |
97 |
8.051 |
|
|
| 8 |
- Eén.349 |
38 |
1.149 |
68 |
4.239 |
98 |
8.191 |
|
|
| 9 |
- Eén.275 |
39 |
1.246 |
69 |
4.354 |
99 |
8.344 |
|
|
Spectrumcurve
Overdrachtssnelheid % golflengte ((nm)
Toepassing
Klimaatcontrole
Medisch: oorthermometer, voorhoofdthermometer
Temperatuurmeting zonder contact
Industriële continue temperatuurcontrole, industriële pyrometers
Beschrijving
De Aolittel-thermopile-sensoren De temperatuursensor kan de temperatuur meten door de infraroodenergie van een object op een bepaalde afstand te detecteren.Infrarood energie geproduceerd zou meer.
Thermopile-sensorelementen bestaan uit kleine thermocouples op siliciumchips die energie absorberen en uitgangssignalen produceren.
Deze voordelen omvatten betere prestaties en betrouwbaarheid, evenals gebruiksgemak en algemene eenvoud bij het opnemen van beweging in een ontwerp.IR-thermopielen maken het ook mogelijk om de omgevingstemperatuur te meten, waardoor een grotere nauwkeurigheid en temperatuurregeling mogelijk is.
Thermopiles worden voornamelijk gebruikt voor contactloze temperatuurmeting in veel toepassingen.Het product bestaat uit infraroodfilters, thermistoren en andere onderdelen, na TO-46 Metalen verpakking, met hoge betrouwbaarheid en hoge gevoeligheid.
Kenmerken
IR-sensor van thermopile
Voor contactloze temperatuurmeting
Eén element
Hoog signaal
Precieze referentiesensor
TO-46 Pakket
Hoge gevoeligheid
NTC-thermistorcompensatie
Snelle reactietijd
5 μm Longpass Flat Filter
Voorzorgsmaatregelen
1. Ontwerpbeperkingen
De sensor is ontworpen voor gebruik binnen.
Wanneer het in buitentoepassingen wordt gebruikt, moet u een geschikt aanvullend optisch filter en vochtdichte structuur gebruiken.
Om secundaire storingen als gevolg van bedrijfsfouten of storingen te voorkomen, kunnen vooraf storingsbeveiligingsfuncties worden toegevoegd.
2Gebruiksbeperkingen
Gebruik deze sensor niet onder of onder vergelijkbare omstandigheden om storingen van sensoren, storingen in de werking of andere storingen te voorkomen.
A. Ernstige veranderingen in de omgevingstemperatuur.
B. Sterke trillingen of vibraties.
C. Bij het passeren van een plaats met een barrière (glas, mist, enz.) kunnen infraroodstralen niet door het detectiegebied gaan.
D. In vloeistoffen, corrosieve gassen en zeewater.
E. Continu gebruik in een lucht met een hoge luchtvochtigheid.
F. statisch elektrisch veld of sterke elektromagnetische straling.
G. Corrosief gas of zeebries.
H. Vuile en stoffige omgeving die het optische venster kan besmetten.
3.Sweisbeperkingen
A. Lossen met soldeerstalen. De losstemperatuur is gedurende 10 seconden 260°C. Vermijd langdurig oververhitting van de sensorpenen.
B. Alle vloeistof moet na het solderen worden weggespoeld en met een borstel worden gespoeld.
4.Beperkingen voor het gebruik van het product
Gebruik en verkoop onder toepasselijke wet- en regelgeving.
Onjuiste behandeling of opslag als gevolg van onjuist gebruik van de sensor is niet de verantwoordelijkheid van de fabrikant.
