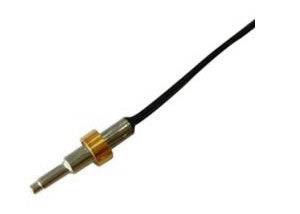

Van de het Messingsring van de roestvrij staalhuisvesting van de de Thermistorntc Temperatuur de Sensor 100KOhm 3950 voor Waterverwarmer en Koffiezetapparaat
Toepassingen
De sensor van het voertuigkoelmiddel
Elektrische waterverwarmer
Kleine toestellencontroles zoals boilers, koffiezetapparaten, enz.
______________________________________________________________________
Download_____
Eigenschappen
Roestvrij staalomhulsel
Uitstekend in corrosieweerstand
Kleine uiteindedimensies
Snelle tijdreactie voor vloeibare onderdompelingstoepassingen
Het alternatieve omhulsel, draadmaterialen is op verzoek beschikbaar.
Dimensionale tekening (mm)
| Nr. |
Materiaal |
Specificaties |
Textuur van materiaal |
| 1. |
Ontdekkend element
|
R25=100KΩ±1% B25/50=3950K±1% |
|
| 2. |
Huisvesting |
de huisvesting van de 3 stapkogel met messingsring
∮6.8*3.4+∮4.0*23
|
SUS |
| 3. |
Epoxyhars |
Nz-4 lijmzwarte op hoge temperatuur |
|
| 4. |
Hitte - inkrimpbare buis |
∮1.0*10MM+2 |
|
| 5. |
Kabel |
De Zwarte van UL1332 26AWG2C TS |
Pvc |
| 6. |
Kabeldekking |
TPE |
Cu |
| 7. |
Schakelaar |
2P wit |
Pvc |
Elektroprestaties
| Serienummer |
Punt |
Symbool |
Beproevingsomstandigheden |
Min. |
Noch. |
Max. |
Eenheid |
| 1. |
Weerstand bij 25℃ |
R25 |
Ta=0±0.05℃
PT≦0.1mw
|
99 |
100 |
101 |
kΩ |
| 2. |
B Waarde |
B25/50 |
|
3910.5 |
3950 |
3989.5 |
k |
| 3. |
Thermische Dissipatieconstante |
δ |
T1=85±0.2℃, Ta=25±1℃ |
/ |
3.0 |
/ |
mw/℃ |
| 4. |
Thermische Tijdsconstante
(in water)
|
τ |
Ta=25±0.5℃ 25℃50℃/63.2% |
/ |
2 |
/ |
seconde |
| 5. |
Isolatietest |
/ |
300VDC 1Sec |
100 |
/ |
/ |
MΩ |
| 6. |
Weersta Test |
/ |
AC1050V 3mA 2Sec |
/ |
/ |
5 |
Seconde |
| 7. |
Product dat Temp.Range werkt |
/ |
/ |
-30 |
/ |
+180 |
℃ |
Hoe te om de juiste thermistor/temperatuursensor te selecteren?
1. Weerstandswaarde
2. De Kenmerken van de weerstandstemperatuur
3. Weerstandstolerantie en Temperatuurtolerantie
4. Werkende Temperatuur
5. Steun en Assemblage
6. Configuratie
7. Kosten
8. Speciaal Vereiste
Weerstandswaarde
NTC-de thermistoren worden typisch gespecificeerd of met een weerstandswaarde bij 25 °C. van verwijzingen voorzien. Nochtans, is het even belangrijk om de minimum en maximumweerstandswaarden bij de uitersten van de werkende temperatuurwaaier te overwegen.
De Kenmerken van de weerstandstemperatuur
De thermistoren kunnen met of een temperatuurtolerantie of een weerstandstolerantie op of één enkel temperatuurpunt of over een temperatuurwaaier worden gespecificeerd
Configuratie

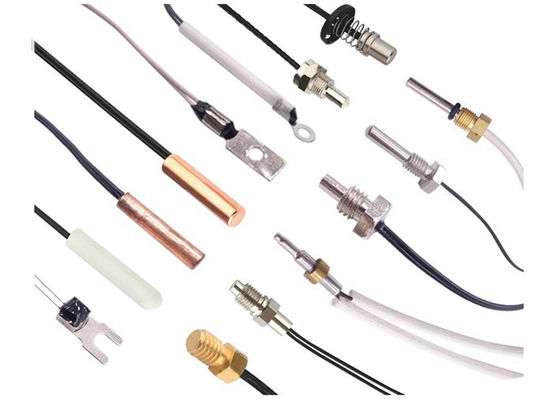

NTC-de thermistoren komen in verscheidene vormen: de naakte schijven, naakte spaanders, glas met een laag bedekte parels, radiale lood, dunne film, oppervlakte zetten, enz. op De leaded stijlen zijn beschikbaar met verschillende huisvesting, loodlengten, en inkapseling.
Steun
Afhankelijk van toepassing, variëren de opzettende methodes van schroef opzet, pijpriemen, band of binnen gelijmd. Tevreden om onze vertegenwoordiger voor meer informatie te contacteren.
Speciaal Vereiste
Speciaal vereiste zoals ruimtebeperking, indien wordt het ruwe milieu, reactietijd overwogen, gelieve te zijn zeker om onze vertegenwoordiger te laten het weten.
