Thuis /Producten/De oppervlakte zet Zekering op/Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op

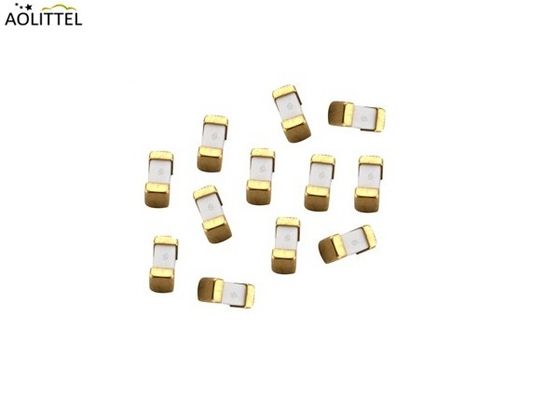

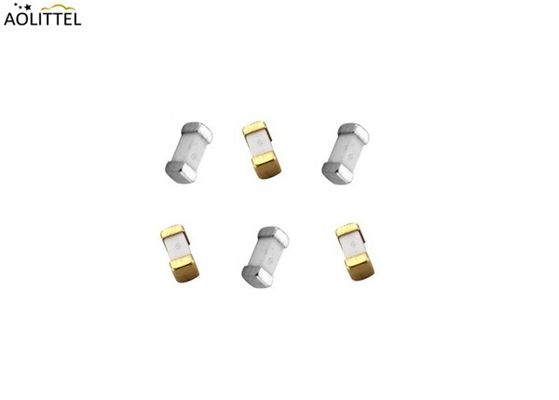

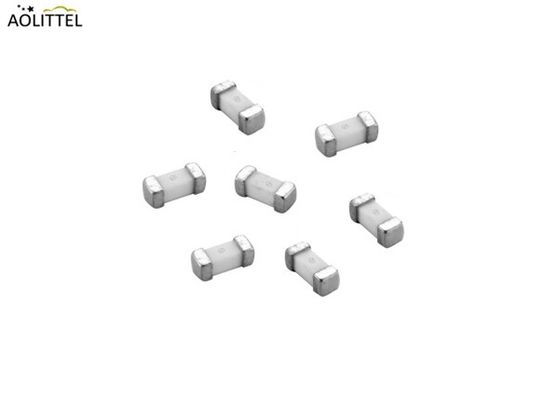

Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op

1000 stukjes
MOQ
0.035 to 0.06 USD Per Pieces
Prijs
Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Productcategorie: De oppervlakte zet Zekering op
Vervaardiging: Aolittel
ROHS: - Ja, dat klopt.
Typ van de zekerheid: Snel blazen
Huidige rating: 1A (0.2-7A)
Voltageclassificatie AC: 250 VAC
Voltageclassificatie gelijkstroom: 125 VDC
Zekeringsgrootte/Groep: 2410 (metrische 6125)
Minimale werktemperatuur: -55C
Maximale werktemperatuur: +125C
Verpakking: Tape in spoel
Nominale Koude Weerstand: 0,044 Ohms
Fabrieksverpakking: 1000
Onderbreek Classificatie: 100 A bij 250 VAC, 50 A bij 125 VDC, 300 A bij 32 VDC
Markeren:

De oppervlakte zet Spaanderzekering op

,

de oppervlakte zet thermische zekering op
Basis informatie
Plaats van herkomst: China
Merknaam: AO LITTEL
Certificering: UL
Modelnummer: SEF1100
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Band in spoel, 1.000 PCs in 7 duim dia. spoel, 12mm brede band, EIA Standard 481
Levertijd: 7-10 werkdagen
Betalingscondities: T / T, Western Union
Levering vermogen: 100,000 stukken per Week
Productomschrijving

Bourns SingleFuse SF-2410FP100W-2 Cross UL 248-14 Precision Wire Core Surface Mount Fuses SEF 1.0A Fast Acting 2410

Toepassing

LCD/LED-tv's
Witte goederen
PC-servers

LCD-monitors
DC/DC-omvormers
DC/AC-omvormers
Notebooks / ultrabooks
Telecomsystemen
Ladingsapparaten

De volgende categorieën zijn bedoeld:Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op 0 Download- Het is...

Kenmerken

Eenvoudige veiligheidsvesel voor overstromingsbescherming
6125 (EIA 2410) voetafdruk
Snelwerkende precisie
UL 248-14 vermeld
RoHS-conform* en halogeenvrij
SMD-ontwerp van de draadkern
Verpakkingen voor automatische montage

Afmeting

Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op 1

Nummering van onderdelen

Catalogus

- Nee, dat is niet waar.

Amperen

Rating

Spanning

Rating

Breuk

Capaciteit

Nominale koeling

Resistentie

(Ohm)

Ik...2Ontdooiing

Integral ((A)2.S)

 Agentschap Goedkeuringen
UL CUL
SEF0200 200 mA 250 VAC

50A@300VAC

50A@250VAC

200A@125VAC

 0.960 0.148 ● ●
SEF0250 250 mA 0.860 0.145 ● ●
SEF0300 300 mA 0.620 0.162 ● ●
SEF0315 315 mA 0.550 0.189 ● ●
SEF0375 375 mA 0.470 0.200 ● ●
SEF0400 400 mA 0.380 0.238 ● ●
SEF0500 500 mA 0.320 0.275 ● ●
SEF0600 600 mA 0.285 0.470 ● ●
SEF0630 630 mA 0.256 0.566 ● ●
SEF0700 700 mA 0.208 0.805 ● ●
SEF0750 750 mA 0.175 1.240 ● ●
SEF0800 800 mA 0.155 1.880 ● ●
SEF1100 1A 0.148 3.500 ● ●
SEF1125 1.25A 0.102 4.760 ● ●
SEF1150 1.5A 0.085 6.305 ● ●
SEF1200 2A 0.044 8.950 ● ●
SEF1250 2.5A 0.043 16.025 ● ●
SEF1300 3A 0.033 21.560 ● ●
SEF1315 3.15A 0.029 22.750 ● ●
De waarde van de waarde van het product 3.5A 0.027 27.050 ● ●
SEF1400 4A 0.025 31.808 ● ●
SEF1500 5A 0.019 40.250 ● ●
SEF1600 6A 0.018 67.245 ● ●
SEF1630 6.3A 0.017 73.550 ● ●
SEF1700 7A 0.015 76.280 ● ●

Omgevingskenmerken

Werktemperatuur -55 °C tot +125 °C
Bewaringsomstandigheden Temperatuur +5 °C tot +35 °C
Vochtigheid 40 tot 75 %
Houdbaarheid 2 jaar na de vervaardigingsdatum
Vochtgevoeligheid 1
ESD-indeling (HBM) Klasse 6

Times Performances

Percentage van de ampèrewaarde(in)

Tijd om te blazen
100% * In 4 uur Min.
200% * In Maximaal 120 seconden
1000% * In 10 ms Min.

Gemiddelde tijdstroomcurven

Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op 2

Betrouwbaarheidstesten

- Nee, dat is niet waar. Test Verplichting Testconditie Testreferentie
1 Terugstroom en buiging

DCR-wijziging ≤ 20 % (≤ 10 % voor ≤ 1 A)

Geen mechanische schade

 3 terugstromen bij 245 °C gevolgd door een
2 mm buiging		 Verwijzingen naar STP
document
2 Soldeerbaarheid Minimaal 90% dekking Een duik bij 245 °C gedurende 5 seconden Voor de toepassing van deze richtlijn geldt:
Methode 208
3 Soldeerwarmte
weerstand		 DCR-wijziging ≤ 20 % (≤ 10 % voor ≤ 1 A)
Nieuwe soldeerbedekking ≤ 75 %		 Een duik bij 260 °C gedurende 10 seconden Voor de toepassing van deze richtlijn geldt:
Methode 210
4 Vochtbestendigheid DCR-wijziging ≤ ±15 % Geen overmatige corrosie 10 cycli Voor de toepassing van deze richtlijn geldt:
Methode 106
5 Zoutsproei DCR-wijziging ≤ ±10 %
Geen overmatige corrosie		 48 uur blootstelling, 5% zoutoplossing Voor de toepassing van deze richtlijn geldt:
Methode 101
6 Mechanische trillingen DCR-wijziging ≤ ±10 %
Geen mechanische schade		 0.4 inch D.A. of 30 G tussen
5-3000 Hz		 Voor de toepassing van deze richtlijn geldt:
Methode 204
7 Mechanische schok DCR-wijziging ≤ ±10 %
Geen mechanische schade		 1500 G, 0,5 ms, half sinus schokken Voor de toepassing van deze richtlijn geldt:
Methode 213
8 Thermische schok DCR-wijziging ≤ ±10 %
Geen mechanische schade		 100 cycli tussen -65 °C en +125 °C Voor de toepassing van deze richtlijn geldt:
Methode 107
9 Leven Geen elektrische “open” tijdens de test
De veranderingen in spanningsverlies moeten kleiner zijn
minder dan ± 20% van de oorspronkelijke waarde		 80 % nominale stroom (75 % voor zekeringen < 1 A)
gedurende 2000 uur bij omgevingstemperatuur
+25 °C		 Verwijzingen naar STP
document


* RoHS-richtlijn 2002/95/EG van 27 januari 2003, met inbegrip van bijlage en RoHS-herziening 2011/65/EU van 8 juni 2011.
** Bourns beschouwt een product als “halogeenvrij” indien a) het gehalte aan brom (Br) 900 ppm of minder bedraagt;
b) het gehalte aan chloor (Cl) niet meer bedraagt dan 900 ppm en c) het totale gehalte aan broom (Br) en chloor (Cl) niet meer bedraagt dan 1500 ppm.
De specificaties kunnen zonder kennisgeving worden gewijzigd.
De kenmerken en parameters van het hulpmiddel in dit gegevensblad kunnen en variëren in verschillende toepassingen en de werkelijke prestaties van het hulpmiddel kunnen in de loop van de tijd variëren.Gebruikers moeten de werkelijke prestaties van het apparaat in hun specifieke toepassingen controleren.

Stroomclassificatie thermische afbraakcurve

Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op 3

Aanbevelingen voor de terugstroom van soldeer

Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op 4

Terugstroomtoestand Pb-vrije montage
Gemiddelde snelheid (Ts ((max) tot Tp) 5°C/seconde max.
Voorverhitting Temperatuur Min (Ts(min)) 150°C
Temperatuur Max (Ts(max)) 200°C
Tijd (min tot maximaal) (t) 60 tot 120 seconden
Terugstroom Temperatuur (T)L) 220°C
Maximale tijd (t)L) 60 seconden.
Piektemperatuur ((Tp) Maximaal 260°C
Ramp-down-percentage 5°C/seconde max.
Tijd van 25°C tot piektemperatuur (Tp) Maximaal 8 minuten

Aanbevolen temperatuurprofiel voor golfsoldering

Bourns SinglFuse sf-2410fp100w-2 Dwars van de Precisiedraad van UL 248-14 de Kernoppervlakte zet Zekeringen SEF 1.0A snel Waarnemende 2410 op 5

Golfsoldering is geschikt voor modellen van de maat 2410.

Verpakking

1,000 stuks in 7 inch diameter rol, 12 mm breed tape, EIA Standard 481

label:

de oppervlakte zet thermische zekering op

de oppervlakte zet resettable zekering op

De oppervlakte zet Spaanderzekering op
