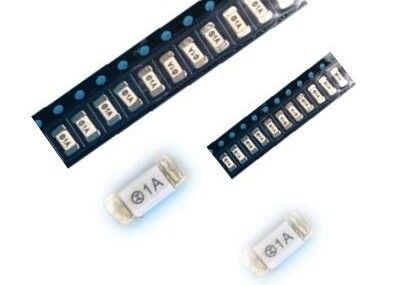

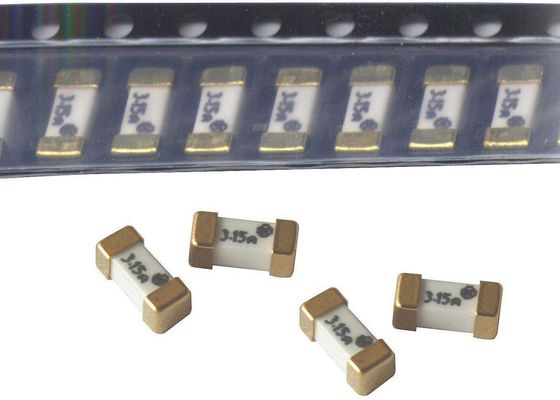

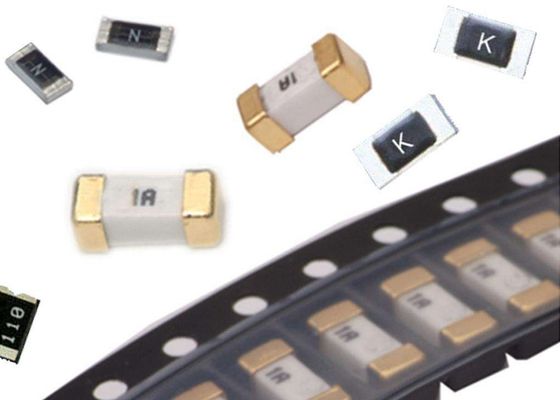

CQ24LF 001 6.1x2.6mm Fast Acting Surface Mount Fuse
Aanvraag
Notebooks / ultrabooks
Telecomsystemen
Ladingsapparaten
LCD- en LED-tv's
PC-servers
LCD-monitors
DC/DC-omvormers
DC/AC-omvormers
Hoofdkenmerken
Eenvoudige veiligheidsvesel voor overstromingsbescherming
6125 (EIA 2410) voetafdruk
Snelwerkende precisie
UL 248-14 vermeld
RoHS-conform* en halogeenvrij**
SMD-ontwerp van de draadkern
Verpakkingen voor automatische montage
Omgevingskenmerken
Werktemperatuur -55 °C tot +125 °C Bergingstemperatuur................................................. +5 °C tot +35 °C Vochtigheid40 tot 75 procent houdbaarheid2 jaar na de fabricagedatum Vochtgevoeligheidsniveau....................................1 ESD-classificatie (HBM) Klasse 6
Materialen en afmetingen
Materiaal van de constructie: keramiek
Eindmateriaal: zilver (Ag), nikkel (Ni), tin (Sn)
Fuselement: zilver ((Ag)
Aanbevolen landpatroon - terugvloeiende soldeer
Eenheid: mm
| |
L2 |
L1 |
W |
| 1-20A |
2.95 |
1.96 |
3.15 |
Nummering van onderdelen
Systemen voor delennummers
CQ24LF 001
CQ24LF -- Serie
001 -- AMP-code (zie onderstaande tabel)
| PN |
Amperen
Rating
[ In ] |
Spanning
Rating
(V) |
Nominale
Resistentie
Koele Ohm |
Nominale
Smelten
Een sec. |
| CQ24LF 001 |
1A |
350 V
|
1.100 |
0.500 |
| CQ24LF 1.50 |
1.5A |
0.500 |
1.130 |
| CQ24LF 002 |
2A |
0.203 |
1.200 |
| CQ24LF 2.50 |
2.5 A |
0.155 |
1.500 |
| CQ24LF 003 |
3 A |
0.045 |
1.890 |
| CQ24LF 3.15 |
3.15A |
0.039 |
2.280 |
| CQ24LF 3.50 |
3.5 A |
0.036 |
2.573 |
| CQ24LF 004 |
4A |
0.028 |
3.360 |
| CQ24LF 005 |
5A |
0.021 |
6.000 |
| CQ24LF 006 |
6A |
0.016 |
7.920 |
| CQ24LF 6.30 |
6.3A |
0.015 |
9.128 |
| CQ24LF 007 |
7A |
0.014 |
12.25 |
| CQ24LF 008 |
8A |
0.013 |
16.00 |
| CQ24LF 010 |
10A |
0.011 |
25.00 |
| CQ24LF 012 |
12A |
0.009 |
36.00 |
| CQ24LF 015 |
15A |
0.006 |
67.50 |
| CQ24LF 020 |
20A |
0.005 |
132.0 |
Elektrische eigenschappen
| Nominale stroom |
1 In |
2 In |
| - Min. |
Max, ik ben er klaar voor. |
| 1-20A |
4 uur |
Vijf seconden. |
Omgevingstemperatuur 25°C
Onderbrekende rating
1A tot en met 20A
100 ampère bij 350 V wisselstroom
100 ampère bij 125 V wisselstroom
100 ampère bij 125 V gelijkstroom
300 ampère bij 32 V gelijkstroom
Soldeermethode
* Terugvloeiend solderen: 260°C, maximaal 30 seconden.
*Golfsoldering: 260°C, maximaal 10 seconden.
* Handsoldering: 350°C, maximaal 3 seconden.
Specificatie van band en spoel
Tape & Reel Hoeveelheid: 2500 stuks/reel
| Artikel 1 |
W |
P |
E |
F |
P1 |
D |
D1 |
| Criterium |
12.00 |
4.00 |
1.75 |
5.50 |
2.00 |
1.50 |
1.00 |
| Tolerantie |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Artikel 1 |
P0 |
10P0 |
A0 |
B0 |
K.O. |
t |
| Criterium |
4.00 |
4.00 |
2.85 |
6.30 |
1.45 |
0.24 |
| Tolerantie |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Opmerking:
1De in deze curve weergegeven afschrijving is een aanvulling op de standaard afschrijving van 25% voor continue werking.
