Name: Fast-Acting Oppervlakte van de 0603 Grootte zet de Dunne Film zeer Zekeringen met Classificatie 250mA-8A 63VDC 32VDC op
Brand: Aolittel Technology Co.,Ltd
SKU: 06,000 Reeksen
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Productnaam: De zeer Fast-Acting Oppervlakte zet Zekeringen op

Grootte: 0603

Stroombereik: 0.25-8A

Nominale spanning: 32VDC/63VDC

Breekcapaciteit: 50A/80A

Verpakking: Tape in spoel

Markeren:

De oppervlakte zet Spaanderzekering op

de oppervlakte zet thermische zekering op

Basis informatie

Merknaam: Ao littel

Modelnummer: 06,000 Reeksen

Betalen & Verzenden Algemene voorwaarden

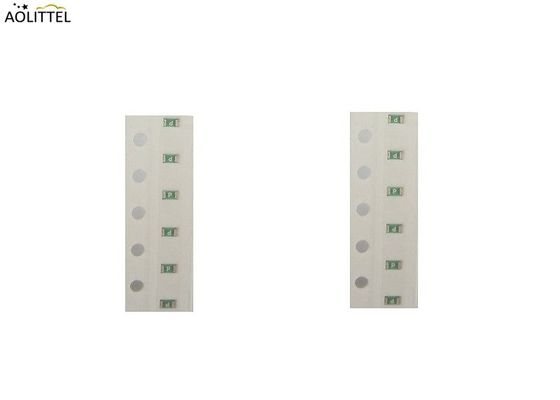

Verpakking Details: Band, 5Kpcs per spoel

Levertijd: 10 werkdagen

Betalingscondities: T/T

Levering vermogen: 500.000.000 Stukken

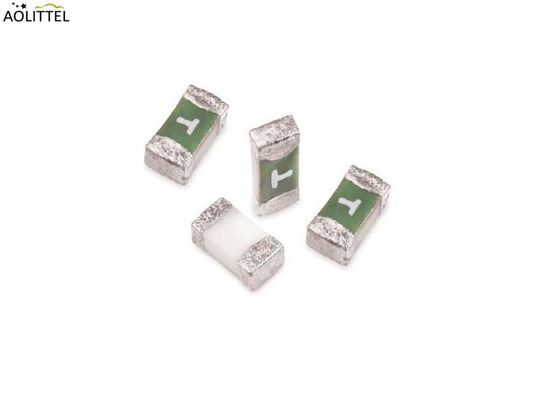

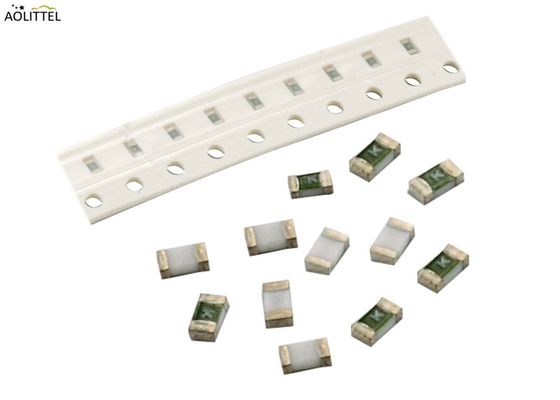

Galerij

Fast-Acting Oppervlakte van de 0603 Grootte zet de Dunne Film zeer Zekeringen met Classificatie 250mA-8A 63VDC 32VDC op

Productomschrijving

0603 Grootte Dunne film Zeer snelwerkende oppervlaktevergrendelingssluiters met nominale kracht 250mA-8A 63VDC 32VDC

Kenmerken

• Compatibel met loodvrije soldeermiddelen en hogere temperatuurprofielen

• Hoogwaardige materialen bieden betere prestaties bij hoge omgevingstemperatuur

• Op het bovenste oppervlak gemarkeerd met een code om de ampere rating zonder testen te identificeren

• laag profiel voor hoogtesensitieve toepassingen

• Vlak bovendeel voor het ophalen en plaatsen

• Het materiaal dat het element bedekt, is bestand tegen industriële standaardreiniging

• Montagepad en elektrische prestaties

• Halogeenvrij, loodvrij en RoHS-conform

• Hoge inrush current bestandheid

De volgende categorieën zijn bedoeld: Download- Het is...

Algemeen

De 06.100 Series Fast-Acting Surface Mount Fuse (SMF) is an ultra small (0603 size) thin-film device designed for secondary protection of circuits used in space constrained applications such as hand-held portable electronic devices.

Deze serie is 100% loodvrij en voldoet aan de eisen van de RoHS-richtlijn.

Toepassingen

secundaire bescherming voor ruimtebeperkte toepassingen:

• Mobiele telefoons
• accu's
• Digitale camera's
• DVD-speler
• Harde schijven.

Afmetingen (eenheid: mm/inch)

Fast-Acting Oppervlakte van de 0603 Grootte zet de Dunne Film zeer Zekeringen met Classificatie 250mA-8A 63VDC 32VDC op 1

Plaatplaat (eenheid: mm/inch)

Fast-Acting Oppervlakte van de 0603 Grootte zet de Dunne Film zeer Zekeringen met Classificatie 250mA-8A 63VDC 32VDC op 2

Elektrische specificaties per product

Deel nr.	Geclassificeerd Spanning D.C.		Nominale stroom (A)	Breekcapaciteit (A)¹	Typische koude weerstand²	Typische spanningsdaling (mV)	Typische pre-arc I²t (A)²Sec)³	Alfa-merk.
06 100 0.25	63 V	32 V	0.250	50A	3250	893	0.00042	D
06 100 0.375			0.375	50A	1310	587	0.00093	E
06 100 0.5			0.500	50A	1070	582	0.0020	F
06 100 0.75			0.750	50A	470	427	0.0092	G
06 100 1			1	50A	257.5	295	0.018	B/H
06 100 1.5			1.5	50A	137.5	220	0.065	H
06 100 2	-		2	50A	72	160	0.115	K
06 100 2.5			2.5	50A	52	145	0.14	L
06 100 3			3	50A	35	130	0.21	O
06 100 3.5			3.5	50A	23.8	130	0.55	R
06 100 4			4	50A	21	120	0.52	S
06 100 5			5	50A	14	110	1.70	T
06 100 6			6	50A	8	110	2.30	V
06 100 7			7	50A	5.6	80	2.8	X
06 100 8			8	50A	3.5	75	4.96	Z.

Bloedkenmerken

Elektriciteitskenmerken van de tijdsduur
Nominale stroom	1.0In	2.0In
250mA~8A	Minimaal 4 uur	Maximaal 60 seconden

Duidelijke tijdscurve

Productkenmerken

Materialen	Lichaam: geavanceerd hoogtemperatuursubstraat Beëindiging: 100% tin over nickel over koper Elementenbedekking: conform coating
Werktemperatuur	-55°C tot 90°C. Raadpleeg de grafiek van de temperatuurcursus.
Vochtigheid	Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde methode als bedoeld in punt 3.4.3 van bijlage II, onder a), van Richtlijn 2008/57/EG van het Europees Parlement en de Raad van 16 december 2008 betreffende de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen der lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing van de wetgevingen van de lidstaten inzake de onderlinge aanpassing
Thermische schok	Bestaat voor 5 cycli van 55C tot 125C
Vibratie	Per MIL-STD-202
Isolatieweerstand (na opening)	met een breedte van niet meer dan 50 mm
Weerstand tegen soldeerwarmte	Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde methode als bedoeld in punt 3.4.1 van bijlage II bij Verordening (EG) nr. 1907/2006 van het Europees Parlement en de Raad van 16 december 2006 tot vaststelling van de voorschriften voor de toepassing van de richtlijnen inzake de bescherming van de gezondheid en het milieu (PB L 347 van 20.12.2013, blz.

Verpakking

Verpakkingsoptie	Verpakkingsspecificatie	Hoeveelheid
8 mm band en spoel	EIA-481 Rev. D (IEC 60286, deel 3)	5000

Soldeerparameters

Terugstroomtoestand	Pb
Voorverwarmingstemperatuur Min (Ts(min))	150°C
Voorverwarmingstemperatuur max (Ts ((max))	200°C
Voorverwarmingstijd (min tot maximaal) (t)	60 180 seconden
Gemiddelde snelheid van de opleving (Liquidus Temp (TL) tot de piek)	5°C/seconde max.
TS ((max) tot TL - Ramp-up-percentage	5°C/seconde max.
Terugstroom - Temperatuur (TL) (Liquidus)	217°C
Terugstroom - Temperatuur (tL)	60 150 seconden
Piektemperatuur (TP)	250+0/-5 °C
Tijd binnen 5°C van de werkelijke piektemperatuur (tp)	20 40 seconden
Ramp-down-percentage	5°C/seconde max.
Tijd van 25°C tot piektemperatuur (TP)	Maximaal 8 minuten.
Niet te veel	260°C
Golfsoldering	260°C, maximaal 10 seconden.
