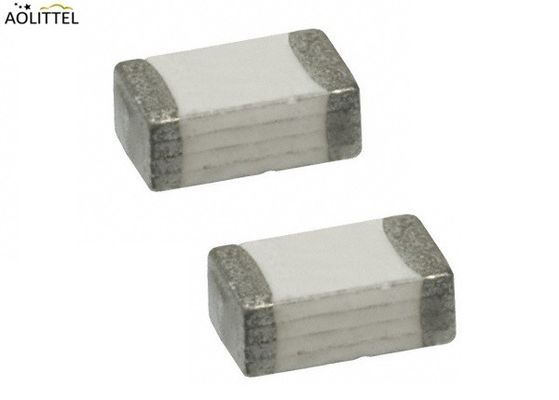

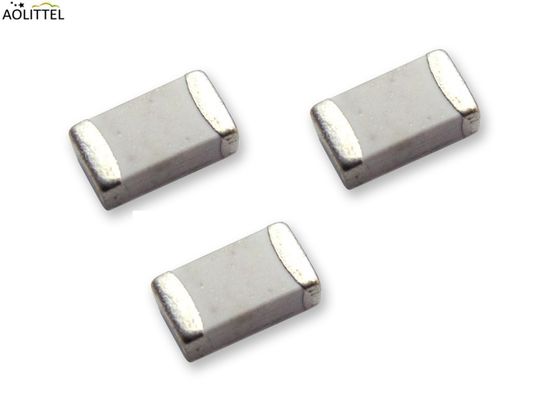

3216FF1.5-R 1206 Fast Blow SMD Chip Encapsulation Surface Mount Fuses 32VAC DC 1.5A met UL CSA RoHS bereik goedgekeurd
Voordelen
Kleine afmetingen met hoge stroomcapaciteit
Uitstekende temperatuurstabiliteit
Hoge betrouwbaarheid en veerkracht
Sterke karakteristieken van boogonderdrukking
Milieugegevens
• Thermische schok: MIL-STD-202, methode 107, testvoorwaarde B (-65 °C tot +125 °C)
• Trilling: MIL-STD-202, methode 204, testvoorwaarde C (55 Hz - 2 kHz, 10 G)
• Vochtbestendigheid: MIL-STD-202, methode 106,10 dagcyclus
• Soldeerbaarheid: ANSI/J-STD-002, Test B
• Toegevoegde weerstand tegen soldeerwarmte: MILSTD-202G methode 210F Voorwaarde A
• Werktemperatuur: -55 oC tot +125 oC
• AEC-Q200 gekwalificeerd (250 mA tot 7 A)
De volgende categorieën zijn bedoeld: Download- Het is...
Algemeen
Snelwerkende veiligheidsbeschermers zorgen voor overstromingsbescherming bij systemen met gelijkstroombronnen tot 63VDC.meerlagig ontwerp zorgt voor de hoogste vasthoudingsstroom in de kleinste voetafdruk, vermindert diffusie-gerelateerde veroudering, verbetert de betrouwbaarheid en weerbaarheid van het product en verbetert de hoge temperatuur
Dit vergemakkelijkt de ontwikkeling van betrouwbaarder, krachtiger consumenten-elektronica zoals laptops, multimedia-apparaten, mobiele telefoons en andere draagbare elektronica.
Kenmerken
Multilayer monolithische structuur met glazen keramische body en zilveren fusieelement
met een vermogen van meer dan 50 W,
een uitstekende lasbaarheid
AEC-Q200 gekwalificeerd (250 mA tot 7 A)
snelwerkende vlammen voor het oppervlak
met een vermogen tot 30 ampère
Uitstekende temperatuurs- en cycluskenmerken
met een vermogen van niet meer dan 50 W
RoHS-conform
Hoogtemperatuurprestaties
-55°C tot +125°C
Soldeermethode
• Onderdompeling in golven: 260 °C, maximaal 10 seconden.
• Infrarood terugstroom: 260 °C, maximaal 30 sec.
Verpakking
Pakketgegevens | |
Deelnummer | Beschrijving |
12 100 X | 3000 zekeringen op 8 mm tape-and-reel op een 7 inch (178 mm) spoel per EIA Standard RS481 |
Toepassing
Bescherming van circuits in LCD-monitors, pc-kaarten, schijfstations, draagbare communicatieproducten, PDA's, digitale camera's, DVD's, tv's, mobiele telefoons, oplaadbare accu's, accu-opladers, enz.
Materialspecificaties
Materiaal van het bouwkorps | van keramiek |
Beëindigingsmateriaal | Zilver, nikkel, tin |
Fuselement | Slipper |
Endsterkte |
Hangproef: |
Betrouwbaarheidstests
- Nee, dat is niet waar. | Test | Verplichting | Testconditie | Testreferentie |
1 | Warmteweerstand bij solderen |
DCR-wijziging ≤ ± 10% |
Een duik bij (260±5) °C gedurende (5±1) sec. |
Voor de toepassing van deze richtlijn geldt: |
2 | Soldeerbaarheid | Minimaal 95% dekking | Een duik bij (235±5) °C gedurende (5±1) sec. |
Voor de toepassing van deze richtlijn geldt: |
3 | Thermische schok |
DCR-wijziging ≤ ± 10% |
1000 cycli tussen -45 °C en +125 °C | Verwijzingen naar Ao littel Standard |
4 | Vochtbestendigheid |
DCR-wijziging ≤ ± 15% |
10 cycli |
Voor de toepassing van deze richtlijn geldt: |
5 | Mechanische trillingen |
DCR-wijziging ≤ ± 10% |
0.4" D.A. of 30 G tussen 5 en 3000 Hz |
Voor de toepassing van deze richtlijn geldt: |
6 | Mechanische schok |
DCR-wijziging ≤ ± 10% |
Val van 1 m hoogte van de vloer 10 keer | Voor de toepassing van de in punt 1 bedoelde methode wordt de volgende methode toegepast: |
7 | Endsterkte |
DCR-wijziging ≤ ± 10% |
30 sec. hangend voor 1206 (1.0kg) en 0603 (0.5KG) | Verwijzingen naar Ao littel Standard |
8 | Leven | Geen elektrische "openingen" tijdens het testen De veranderingen in spanningsval mogen kleiner zijn dan ± 20% van de oorspronkelijke waarde. | 80% Nominale omgevingstemperatuur van de stroom van +25 °C tot +28 °C,2000 uur | Zie Aolittel Standard |
9 | Buigwerk | Geen elektrische "openingen" tijdens de test | 2 mm buigen, meer dan 5 seconden | Verwijzingen naar Ao littel Standard |
Voorzorgsmaatregelen en waarschuwingen:
1"Handeling CHIP FUSE mag niet worden laten vallen. Er mag geen afsplitsing optreden bij het hanteren van FUSE's. De onderdelen mogen niet met blote handen worden aangeraakt. Handschoenen worden aanbevolen.Vermijd besmetting van het veiligheidsoppervlak tijdens de behandeling.
2Gebruik hars- of niet-geactiveerde vloeistof. Onvoldoende voorverhitting kan keramische scheuren veroorzaken. Snelle afkoeling door onderdompeling in oplosmiddel wordt niet aanbevolen. Volledige verwijdering van vloeistof wordt aanbevolen.
3"Montageelektrode mag vóór/tijdens/na de montageprocedure niet worden gekrabd.de oppervlaktetemperatuur van de zekering kan zeer hoog zijn (ICL)Er moet voor worden gezorgd dat de aangrenzende onderdelen op voldoende afstand van de zekering worden geplaatst om de zekering goed te kunnen koelen.Zorg ervoor dat aangrenzende materialen zijn ontworpen voor werking bij temperaturen die vergelijkbaar zijn met de oppervlaktetemperatuur van de zekering. Zorg ervoor dat de omringende onderdelen en materialen deze temperatuur kunnen weerstaan.
4Gebruik uitsluitend zekeringen binnen het gespecificeerde werktemperatuurbereik. Omgevingsomstandigheden mogen de zekeringen niet beschadigen.Het contact van de splijtstukbeschermers met vloeistoffen en oplosmiddelen moet worden voorkomen.Voor meetdoeleinden (controle van de opgegeven weerstand tegenover de temperatuur) moet worden gewaarborgd dat er geen water in de splijtstof vloeit (bijv. via de stopcontacten).het onderdeel mag niet ondergedompeld worden in water, maar in geschikte vloeistoffen (eVermijd dauw en condensatie.
Opmerking:Wij aanvaarden geen verantwoordelijkheid of aansprakelijkheid voor fouten of onnauwkeurigheden.De informatie in dit document is uitsluitend bedoeld om een productbeschrijving te geven.Geen enkele licentie, uitdrukkelijk of impliciet, door verbod of anderszins, op intellectuele eigendomsrechten wordt verleend door dit document.Behalve in de verkoopvoorwaarden van Aolittel voor dergelijke producten, Aolittel aanvaardt geen enkele aansprakelijkheid en wijst elke uitdrukkelijke of impliciete garantie af,betreffende de verkoop en/of het gebruik van Wayon-producten, met inbegrip van aansprakelijkheid of garanties met betrekking tot geschiktheid voor een bepaald doelDe specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
