Geïntegreerde verbinding met een clip-veer G18 overgevormde sonde micro-temperatuursensor voor wandmontage van condensatorgasketels
Overzicht
Voor de temperatuurregeling van de gasketel is meestal een zeer snelle thermische reactie vereist om een nauwkeurige temperatuurregeling van het warme water te garanderen om voldoende hoeveelheden te kunnen leveren,maximaliseer de boilerefficiëntie en vermijd ook de mogelijkheid van verbranding.
We hebben een aantal onderdompeling en clip-on temperatuur sensoren waar de NTC thermistor is gelegen in het puntje van de sensor.Dit vermindert het thermische pad naar de thermistor en minimaliseert dus de responstijd.
Schroefdraadkopontwerpen, oppervlaktesensor bevestigingen voor buizen en eenvoudige push-fit / clip-in versies zijn allemaal verkrijgbaar met industriestandaard aansluitingsopties of vliegende leidingen indien gewenst.
De volgende categorieën zijn bedoeld:
Download- Het is...
Model specificaties

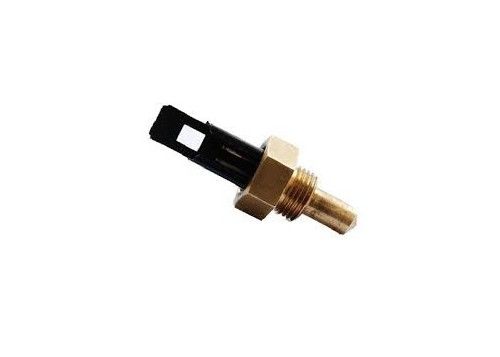

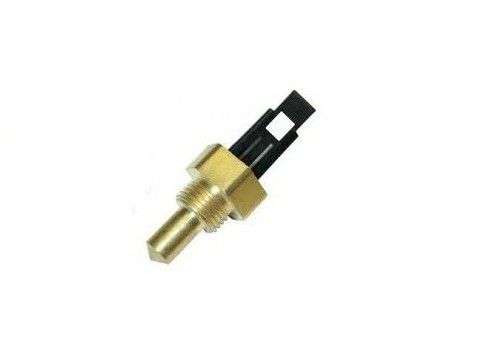

A: P/N: NSAB1103FB-43.5AT
| - Nee. |
Naam van het materiaal |
Beschrijving model |
| 2-1 |
Thermistor |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-2. |
Lijnpijp |
28AWG Zwarte PVC-leidingen |
| 2-3 |
Buis |
10L PTFE-buis L=10mm |
| 2-4 |
Schelp |
5.5*25.0+G1/8-28 Messingschelp ((Geen gereedschapsmerken) |
| 2-5. |
Epoxyhars |
J105/J106B/J05X G108/GU01/GU-Mz Zwart |
| 2 tot 6 |
Wafers |
2.5 MSF (3114) Zwart |

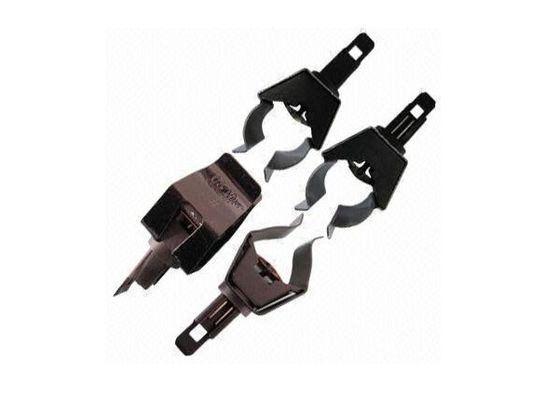

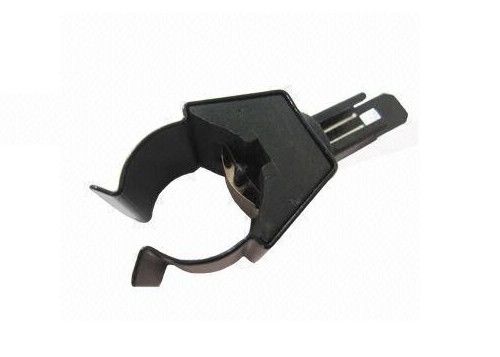

B:P/N: NSAB1103FB-57AC
| - Nee. |
Naam van het materiaal |
Beschrijving model |
| 2-1 |
Pijpklem |
#18 Pijpklem/blauwe zinkkleur |
| 2-2. |
Plastic Housing |
#18 Injectievormstukken/Zwart/Highening type |
| 2-3 |
Koperen stuk |
Elastisch fosforkoper T0.1 |
| 2-4 |
Epoxyhars |
G108/GU01/GU-Mz Zwart |
| 2-5. |
Silikonvet |
Warmtegeleidbaarheid wit siliciumvet |
| 2 tot 6 |
Thermistor |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-7 |
Lijnpijp |
28AWG Zwarte PVC-leidingen |
| 2-8 |
Polyimidefilm |
8*15 mm |
| 2-9 |
Silica-gel |
704 Silica-gel |
| 2 tot 10 |
Wafers |
2.5 MSF (3114) Zwart |
C:P/N: NSAB1103FB54.5AC
| - Nee. |
Naam van het materiaal |
Beschrijving model |
| 2-1 |
Pijpklem |
#18 Pijpklem/blauwe zinkkleur |
| 2-2. |
Plastic Housing |
#14 Injectievormstukken/Zwart/Highening type |
| 2-3 |
Koperen stuk |
Elastisch fosforkoper T0.1 |
| 2-4 |
Epoxyhars |
G108/GU01/GU-Mz Zwart |
| 2-5. |
Silikonvet |
Warmtegeleidbaarheid wit siliciumvet |
| 2 tot 6 |
Thermistor |
R25=10Kohm±2,5% B25/85=3435±2% MF58R |
| 2-7 |
Lijnpijp |
2651#28AWG Zwarte PVC-leiding |
| 2-8 |
Polyimidefilm |
8*15 mm |
| 2-9 |
Wafers |
2.5 MSF (3114) Zwart |
Voordelen
Geschikt voor het meten van de watertemperatuur in verschillende ketelsystemen
Standaard industrieel aansluiting
Verkrijgbaar in een verscheidenheid aan draadsoorten
Op aanvraag beschikbare aangepaste toleranties
Beschikbaar in het bereik van R/T-curves
Temperatuurbereik -40 °C tot + 125 °C
Andere beschikbare OTO-elementen (platina, nikkel)
Temperatuurmeting van water in warm water
Verwarmingssystemen
Beheersing van industriële processen
Koelbesturing
Kenmerken
met een vermogen van meer dan 10 kg
Kernelement van een temperatuursensor met een glazen afdichte thermistor, vervaardigd in Shibuya, Japan
Inkapseling kan vochtigheid weerstaan
Gebruikt veer staal als bevestigingsbeugel, zodat temperatuur sensor kan gemakkelijk en handig vastklemmen op de buizen
Duurzaam
Snelle reactie en vochtbestendigheid
Goede stabiliteit voor langdurig gebruik
Veel gebruikt in de industrie van wandketels en dubbele stoffen
Robuust, compact ontwerp
Verbeterde algemene betrouwbaarheid
Geïntegreerde connector
RoHS-conform
Geschikt voor het meten van de watertemperatuur in verschillende ketelsystemen
Standaard industrieel aansluiting
Verkrijgbaar in een verscheidenheid aan draadsoorten
Op aanvraag beschikbare aangepaste toleranties
Beschikbaar in het bereik van R/T-curves
Temperatuurbereik -40 °C tot + 125 °C
Andere beschikbare OTO-elementen (platina, nikkel)
Specificaties
Resistorweerstandswaarde: R (25°C): 10kΩ ± 1%B waarde van B (25/85°C): 3435K± 1%
Voltageproef: 1800V AC/3 seconden geen flikker of storing
Isolatieweerstandstest: 500 V gelijkstroom dan 100 mΩ
Werktemperatuur: -30 tot 125°C
Chipverpakkingstechnologie: waterdicht epoxyverpakking
Voldoet aan de RoHS-richtlijn
Verpakking: 1 stuk/gat x 160 punten/plaat x 3 platen: 48 stuks/doos (klein aantal bevestigde)
Geschikt voor het meten van de watertemperatuur in verschillende ketelsystemen
Standaard industrieel aansluiting
Verkrijgbaar in een verscheidenheid aan draadsoorten
Op aanvraag beschikbare aangepaste toleranties
Beschikbaar in het bereik van R/T-curves
Temperatuurbereik -40 °C tot + 125 °C
Andere beschikbare OTO-elementen (platina, nikkel)
Gebruiksvoorwaarden
Werktemperatuurbereik: (°C) -40 ∼ 125
T_ref voor weerstand (°C): 25
Temperatuurnauwkeurigheid (°C): ± 1 van 25 ¢ 85
Pakket: Messing onderdompeling
