Oppervlakte het Opzetten Schroef op van het de Ringshandvat NTC van de Sondeassemblage de Thermistor Eind Micro- Temperatuursensoren 100KOhm 3950

Oppervlakte montage schroef op sonde assemblage ring lug NTC thermistor terminal micro temperatuur sensoren 100KOhm 3950

Kenmerken

10kΩ NTC-thermistor als standaard

1% nauwkeurigheid

M4 en M6 ringspeldterminals

1 meter PFA flexibel lood

Laag thermisch gradiënt (< 0,05 K/K) als gevolg van het gebruik van een nikkelgeleider en een laag profiel gesloten ringtaal

Breed temperatuurbereik van -55°C tot +125°C

Weerstandswaarden bij 25°C variëren van 4,7 KΩ tot 100 KΩ met toleranties tot ±1%

- Ik heb het over een paar dingen. Download- Het is...

Afmeting (mm)

Elektrische prestaties

Algemeen

Onze NTC-thermistor-sonde-assemblies zijn vervaardigd van een speciaal geformuleerd metaaloxide-keramisch materiaal dat extreem nauwkeurig temperatuur detecteert.Beschikbaar in verschillende behuizingen met op maat gemaakte ontwerpmogelijkheden.

Een Precision NTC-thermistortemperatuursensor met ringterminalbuis en flexibele looddraad voor oppervlakte-montage.Deze reeks temperatuur sensoren is gemaakt met tin geplatte koper ring lug terminals voor een gemakkelijke en veilige oppervlak montageHet heeft een snelle respons en een uitwisselbaar 10k thermistor element met uitstekende lange termijn stabiliteit en nauwkeurigheid.Deze temperatuur sensoren kunnen op maat worden vervaardigd met vele opties voor de grootte van de terminal, looddraden en thermistorelementen ook verkrijgbaar in 2,252k, 5k, 30k, 50k en 100kΩ

Voordelen

Ring-lug-terminals maken een gemakkelijke en veilige oppervlakte-montage mogelijk
Volledig aanpasbaar; bieden een verscheidenheid aan behuizingen en looddraad metingen
Snelle responstijden
Voorziet in een hoogstabiele vervanging van PT100-thermocoppels; ervaart minimale verschuiving van hun oorspronkelijke elektrische waarden

De thermische tijdconstante kan 5 seconden zijn.

Elektrische isolatiespanning van 1500 VAC (1 seconde)

AEC-Q200-kwalificatie

Aanpassing op aanvraag

Toepassing

Elektrische motoren

HVAC-systemen

Volume OEM-productie

Thermisch beheer van batterijpakket
Warmtebeheer van koelkasten
Energievoorziening en omzetting
Autosystemen
Industriële systemen
Test- en meetsystemen
Huishoudelijke apparaten

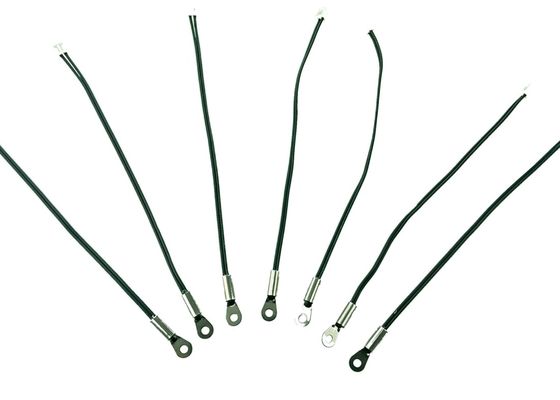

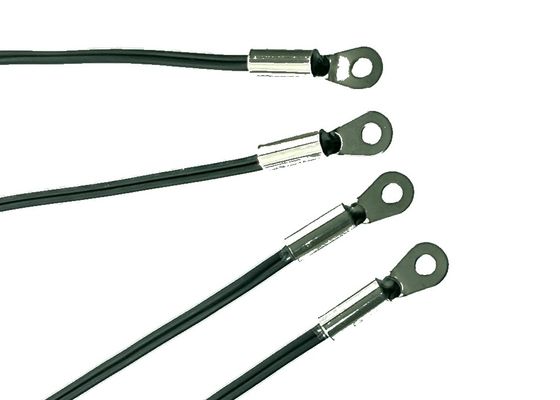

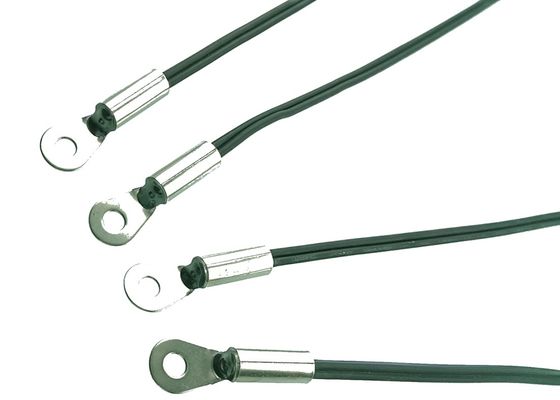

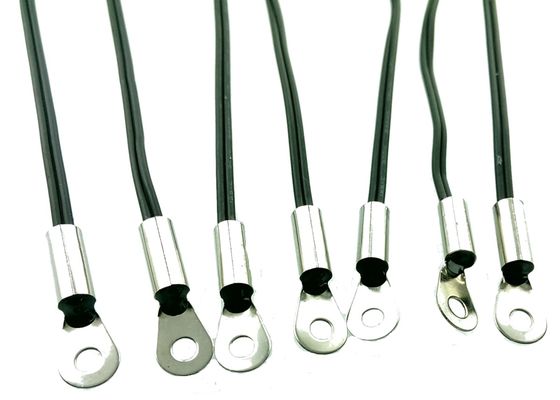

Foto's van het product

Overwegingen voor de toepassing

A. Grootte versus prestaties

B. Thermal inertia of the measurement object For accurate measurement it is necessary to ensure that the measurement object cannot experience a temperature change more quickly then the sensor can record it.

C. Optimale positionering Het functionele onderdeel van de ring-terminal sensor is de thermistor die in de loop is geplaatst.de loop moet thermisch contact maken met het meetoppervlak.

D. Algemene opmerking 1 Voor toepassingen waarbij uitzonderlijk snelle respons en nauwkeurige metingen nodig zijn, is een ringterminalsensor niet geschikt.voor deze gevallen moet worden verwezen naar de sensoren van de JC-F-serie (buisclamps)Neem contact op met Amphenol Advanced Sensors Engineering voor meer informatie over deze type JC sensoren.Algemene opmerking 2 Ringterminalsensoren zijn niet ontworpen voor gebruik wanneer zij in een vloeistof worden ondergedompeld., op basis van water of olie.

Potentiële toepassingen

Toepassingen van batterijpakketten voor elektrische voertuigen en hybride elektrische voertuigen voor veilige en optimale functionaliteit

Algemene motorblokken, cilinderkoptoepassingen, enz.	Energiebeheer: transformatoren, fusieboksen, omvormers, schakelapparaten, enz.
	Energiebeheer: transformatoren, fusieboksen, omvormers, schakelapparaten, enz.
