Micro- van de de Tank Digitale Thermometer Waterdichte DS18B20 van Arduinovissen Temperatuursensor Van een privé-leraar 300mm met 3.5mm Audiohefboom

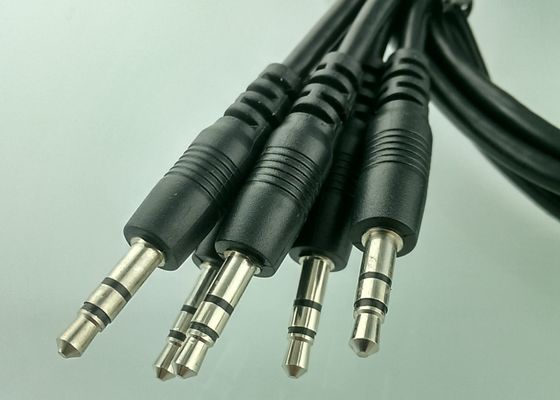

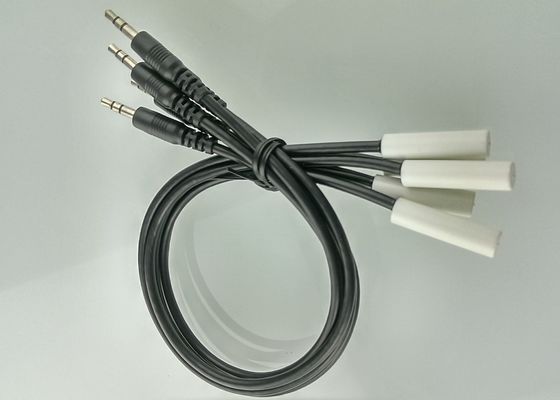

Arduino-tutoriaal Vissenbak Digitale Thermometer Waterdicht DS18B20 Micro Temperatuur Sensor 300mm Met 3,5mm Audio Jack


Toepassing
thermostatische bedieningssystemen; industriële systemen; consumentenproducten; thermometers; elk thermologisch gevoelig systeem, vissentank (zoutwateromgeving).

- Ik heb het over een paar dingen. Download- Het is...


Afmeting (mm)




Interne bedradingsdiagram



Pin 1 Solderen tot zwart GND;
Pin 2 Solderen tot wit DQ;
Pin 3 Soldering naar rood VDD;


Materialenlijst




Beschrijving

Dit is de nieuwste DS18B20 digitale temperatuur sensor van Maxim IC. Rapporteert graden C met 9 tot 12 bit nauwkeurigheid, -55C tot 125C (+/-0.5C).Elke sensor heeft een uniek 64-bit serienummer gegraveerd in het - maakt het mogelijk voor een groot aantal sensoren te worden gebruikt op een databusDit is een prachtig onderdeel dat de hoeksteen vormt van veel data-logging en temperatuurcontrole projecten.


Structuur

DS18B20 is een waterdichte temperatuursensor in een metalen en waterdichte behuizing.Het maakt gebruik van slechts één draad en het is mogelijk om tot 127 sensoren op één code te plaatsen en de temperatuur op 127 verschillende plaatsen te meten met behulp van slechts één draad.!


Kenmerken

Omgevingstemperatuurbereik wandmontage.
High impact ABS plastic behuizing.
Op het oppervlak of aan de muur bevestigen.
Verkrijgbaar met een Maxim DS18S20
Er is geen externe stroom nodig, of kan optioneel worden aangedreven voor een snellere werking.
Automatisch uniek apparaat adresseren.
Breed temperatuurbereik: -55°C tot +125°C (-67°F tot +257°F)
Adopteert ds18b20 temperatuur sensor chip, hoge nauwkeurigheid en gevoelig
Elke pin van de chip is gescheiden door warmte Shrinkable pijp en verzegeld door lijm binnenin, vermijden kortsluiting en waterdicht
Ideale keuze voor milieu, laboratorium, koelkast, auto, temperatuurbewaking in kas
Flexibele weerstand, betere warmtegeleiding.
Stromtoevoerbereik: 3,0 V tot 5,5 V
Werktemperatuurbereik: -55°C tot +125°C (-67°F tot +257°F)
Bergingstemperatuurbereik: -55°C tot +125°C (-67°F tot +257°F)
Precisiteit in het bereik van -10 °C tot +85 °C: ± 0,5 °C.


Specificatie


Temperatuurbereik ():	-55 tot 125 oC
nauwkeurigheid (-10 tot +85 oC):	-0,5 tot +0,5 oC
nauwkeurigheid (-55 tot +122 oC):	-2 tot +2 oC
Resolutie (DS18S20):	00,5 oC
Resolutie (DS18B20) - Programmeerbaar:	0.0625 of 0,5 oC
Voerspanning:	30,0 - 5,5 volt
Active stroom:	1 milliamp
Standby-stroom:	100 nanoampere
Input Logic hoog:	2.2 - 5,5 volt
Invoerlogic laag:	-0,3 - +0,8 Volt
Afmetingen (L X W X D):	2.40 x 1.85 x 0.93 inch





Deze handleiding onderzoekt hoe u een DS18B20-temperatuursensor met één draad aansluit op een CircuitPython-bord en de temperatuur leest uit Python-code met behulp van een paar eenvoudige CircuitPython-modules.



DS18B20-temperatuursensoren zoals de DS18B20 zijn apparaten die temperatuur meten met een minimale hoeveelheid hardware en bedrading.Deze sensoren gebruiken een digitaal protocol om nauwkeurige temperatuurmetingen rechtstreeks naar uw ontwikkelingsbord te sturen zonder de noodzaak van een analoge naar digitale converter of andere extra hardwareJe kunt ééndraad sensoren krijgen in verschillende vormfactoren zoals waterdichte en hoge temperatuur sondes - deze zijn perfect voor het detecteren van temperatuur in veel verschillende projecten en toepassingen.En omdat deze sensoren het één-draad protocol gebruiken kun je er zelfs meerdere aan dezelfde pin koppelen en alle temperatuurwaarden onafhankelijk lezen.Met een paar verbindingen en wat CircuitPython-code zul je snel de temperatuur voelen.





DS18B20 Digitale thermometer met programmeerbare resolutie 1-draad



Voor een gedetailleerd datasheet kunt u de PDF hier downloaden:- Ik heb het niet. Download- Het is...
