Waarom een RTD gebruiken in plaats van een thermocouple of thermistor sensor?
Elk type temperatuursensor heeft een bepaalde reeks omstandigheden waarvoor het het meest geschikt is.
• Een breed temperatuurbereik (ongeveer -200 tot 850°C)
• Goede nauwkeurigheid (beter dan thermoparen)
• Goed uitwisselbaar
• Stabiliteit op lange termijn
Met een temperatuurbereik tot 850°C kunnen RTD's worden gebruikt in alle industriële processen, behalve bij de hoogste temperaturen.Ze zijn zeer stabiel en worden niet beïnvloed door corrosie of oxidatie.Andere materialen zoals nikkel, koper en nikkel-ijzer legering zijn ook gebruikt voor RTD's.deze materialen worden niet veel gebruikt omdat ze een lagere temperatuur hebben en niet zo stabiel of herhaalbaar zijn als platina.
Meting van de temperatuur van een vloeistof met een RTD
Het is een zeer eenvoudige methode om vloeistoffen te meten, zoals onze RTD-sondes PR-10 en PR-11, of onze PR-12, 14, 18, 19 en 20.met een vermogen van meer dan 50 WEen populaire keuze is de snel ontkoppelbare sensor. Deze kan als zodanig worden gebruikt, met compressiebevestigingen voor flexibele installatie, of met onze PRS plastic handgreep voor een handheld sonde.Bij het meten van de temperatuur van ruwe omgevingen zoals platingbad of hoogdruksystemenIn de eerste plaats kan de sensor worden bekleed met een materiaal zoals PFA of in een thermowell worden geplaatst om de sensor te beschermen tegen extreme omstandigheden.
Meting van lucht- en gastemperatuur met RTD-sensoren
De metingen van de lucht- en gasstromen zijn een uitdaging omdat de snelheid van temperatuuroverdracht van de vloeistof naar de sensor langzamer is dan bij vloeistoffen.sensoren die speciaal zijn ontworpen voor gebruik in lucht of gas, plaatsen het sensorelement zo dicht mogelijk bij het mediumDeze RTD-sensoren laten het sensorelement bijna in direct contact met de luchtstroom komen.deze constructie is erg populair bij het meten van de luchttemperatuur in laboratoriaWanneer de situatie een beetje meer bescherming voor de sensor vereist, is het een optie om een ontwerp te gebruiken dat vergelijkbaar is met de RTD-860.Dit ontwerp heeft een sonde met een kleine diameter met een flens voor de montageDe configuratie zal een beetje trager zijn om te reageren op veranderingen in de luchtstroom, maar het zal een betere bescherming bieden voor de sensor.
Metingen van de oppervlaktetemperatuur
Het meten van de temperatuur van een oppervlak kan een van de moeilijkste zijn om nauwkeurig te maken.hoe gevoelig de sensor moet zijn voor temperatuurveranderingenDe meest nauwkeurige en snelst reageerende oppervlakte RTD is onze SA1-RTD sensor.het wordt vrijwel een deel van het oppervlak dat het meetDe RTD-830 heeft een voorbewerkte opening in de behuizing om een gemakkelijke installatie met een # 4-schroef mogelijk te maken.De RTD-850 heeft een behuizing met draadpunten die het mogelijk maken om te worden geïnstalleerd in een standaard #8-32 draad gatDeze RTD is handig voor het meten van de temperatuur van warmteputten of structuren waar reeds schroefgaten kunnen bestaan.
RTD Glossarium
¢ RTD (Resistance Temperature Detector)
Een weerstandstemperatuurdetector werkt op het principe van de verandering van de elektrische weerstand in draad als functie van temperatuur.
OTO-element
OMEGA heeft twee soorten elementen: draadwond en dunne film.
¢ RTD-proef
Een verzameling bestaande uit een element, een schede, een looddraad en een afsluiting of verbinding.
De RTD-sonde is vervaardigd met een 100 ohm platina Europese curve element (alpha = 0,00385).
¢ Platina RTD
Platinum RTD's, ook wel Pt RTD's genoemd, zijn meestal de meest lineaire, stabiele, herhaalbare en nauwkeurige van alle RTD's.Platina draad werd gekozen door OMEGA omdat het het beste voldoet aan de behoeften van nauwkeurige thermometrie.
¢ RTD op dunne folie
Thinfilm RTD's bestaan uit een dunne laag van een onedele metaal die in een keramisch substraat is ingebed en is afgesneden om de gewenste weerstandswaarde te produceren.OMEGA RTD's worden gemaakt door platina als een film op een substraat af te leggen en vervolgens beide te verpakken.Deze methode maakt het mogelijk om kleine, snelle en nauwkeurige sensoren te produceren.
Classe A RTD
Hoogste RTD-elementtolerantie en -nauwkeurigheid, klasse A (IEC-751), Alpha = 0.00385
Classe B RTD
Meest gebruikelijke RTD-element tolerantie en nauwkeurigheid, klasse B (IEC-751), Alpha = 0.00385
Alpha.00385 Curve
European Curve voldoet aan de tolerantie van "0,1% DIN" en voldoet aan de norm DIN 43760
¢ schede

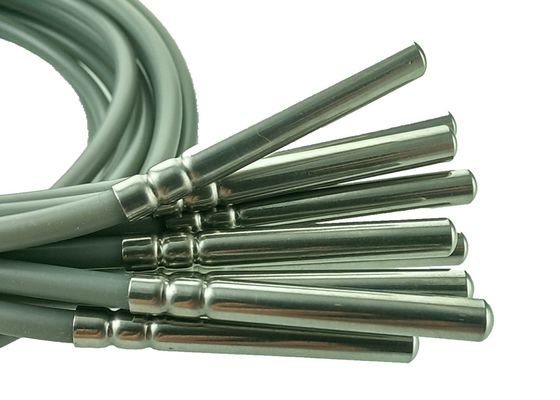

De omhulsel, een gesloten eindbuis, immobiliseert het element en beschermt het tegen vocht en de te meten omgeving.De omhulsel biedt ook bescherming en stabiliteit aan de overgang lood draden van de kwetsbare element draden. OMEGA's standaard omhulsels zijn 3 mm (1/8") en 6 mm (1/4") O.D. 304 roestvrijstalen buizen.
