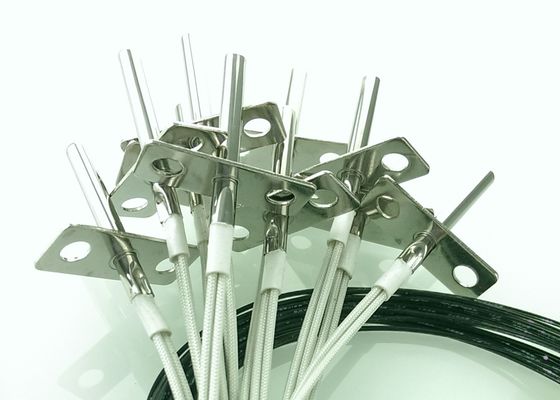

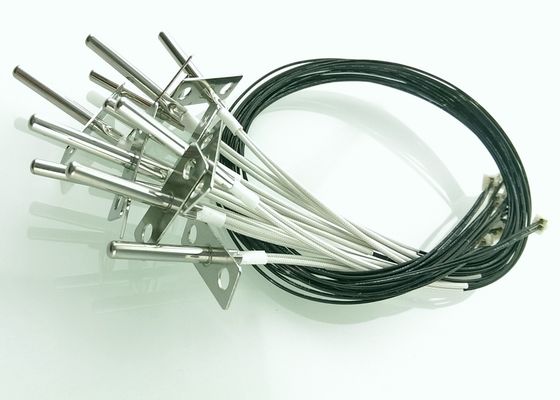

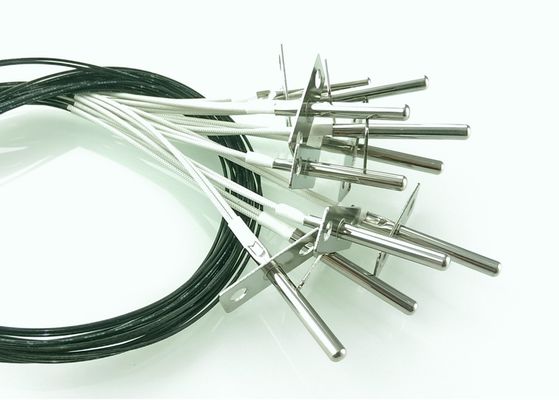

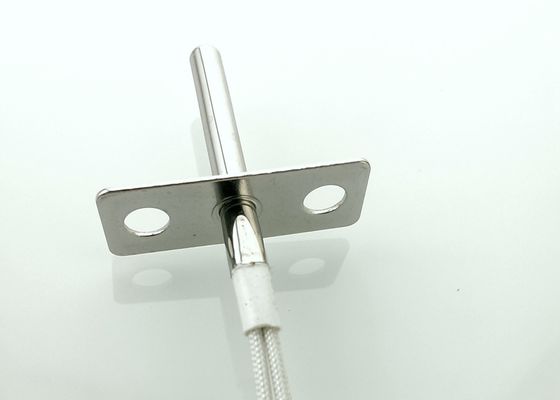

Van de de Waaieroven van KitchenAid Frigidaire de Sonde Micro- Temperatuursensor op hoge temperatuur 100K 3950 met 4x50mm Roestvrij staal

Van de de Waaieroven van KitchenAid Frigidaire de Sonde Micro- Temperatuursensor op hoge temperatuur 100K 3950 met 4x50mm Roestvrij staal

Beschrijving

De temperatuursonde laat u braadstukken en gevogelte aan de nauwkeurige interne temperatuur koken u wilt, nemend de gissing werk van het bepalen uit of een stuk van vlees of niet wordt gedaan. U kunt de temperatuursonde met de oven gebruiken wordt geplaatst om te bakken, bakt de Convectie, of Convectiebraadstuk dat. Wanneer u de temperatuursonde gebruikt, wordt de interne temperatuur getoond op de vertoning wanneer het 100°F. bereikt.

_________________________________________________________Download______

Afmeting (mm)

Nr	Punt	Teken	Beproevingsomstandigheden	Min.	Normale waarde	Max.	Eenheid
1.	Weerstand bij 25℃	R25	Ta=200±0.05℃ PT≦0.1mw	9.9	10	10.1	KΩ
2.	B Waarde	B25/50		3910.5	3950	3989.5	k
3.	Dissipatiefactor	σ	Ta=25±0.5℃	2.5		/	mw/℃
4.	Tijdsconstante	τ	Ta=25±0.5℃	/	/	20	seconde
5.	Isolatieweerstand	/	500VDC	100	/	/	MΩ
6.	Weersta voltage	/	1500V AC (3mA)	5	/	/	Seconde
7.	Het werken temp.range	/	/	-10	/	+200 (hoofd)	℃

Hoe kan ikcontrole een sensor van de oventemperatuur?

Een ontbroken ovensensor is het vaakst de oorzaak van F3 of van F4 foutenmeldingen op elektronisch gecontroleerde ovens. Het kan ook van een foutenmelding F1, F2, F5, F10, F30, F31, f3-E0, f3-E1, f3-E2, f3-E3, e0-F3, e1-F3, e2-F3 en e3-F3 evenals enkel een onjuiste temperatuurvertoning op de controle de oorzaak zijn.

Terwijl de sensorsonde zelf vaakst de oorzaak van een F3 of F4-foutencode is, is het geen zekerheid. Een probleem in de bedradingsuitrusting tussen de controle en de sensor of de elektronische controle zelf kon elk in dezelfde foutcodes resulteren die worden getoond. Het zal noodzakelijk zijn te isoleren wat de daadwerkelijke oorzaak van de foutenvoorwaarde is om het te verbeteren.

De meeste ovensensoren hebben een het opzetten plaat die aan de achtermuur van het binnenland van de ovenholte in bijlage is. Die het opzetten plaat wordt gewoonlijk gehouden op zijn plaats door 2 schroeven die door het in de achterovenvoering het gaan op zijn plaats houden.

Het testen van de Ovensensor

Het testen van de sensor moet worden uitgevoerd terwijl het probleem voorkomt. Als het probleem aanwezig is zodra een ovenfunctie en zelfs alvorens te verwarmen is begonnen wordt geselecteerd, kan de sensor zelf worden getest om te zien of is het binnen bril. De gemeenschappelijkste momenteel gebruikte ovensensor zou ongeveer 1080 ohms moeten meten wanneer bij kamertemperatuur. Zie verder voor een gedetailleerde temperatuur/weerstandsgrafiek.

Zodra de macht van het toestel (baseren zich niet alleen op de controles die! weg zijn) is losgemaakt, kunnen de sensor het opzetten schroeven worden verwijderd. De het opzetten schroeven kunnen soms zijn geroest of op zijn plaats gegrepen zorg zo ervoor een goede schroevedraaier wordt gebruikt zodat worden de schroefhoofden niet gestript in het proces.

Zodra de behoudende schroeven zijn verwijderd, zou de sensor (minstens lichtjes) in de ovenholte moeten kunnen worden getrokken. Er zou een plastic eindblok op de draden moeten zijn die kunnen moeten worden gemanipuleerd om het door het gat in het achtergedeelte van de ovenholte te krijgen. Eens door, kan de schakelaar worden losgemaakt om tot de terminals van de sensordraad toegang te hebben om een weerstandstest van het uit te voeren.

Sommige die waaier en ovenmodellen kunnen de ovensensor hebben door de ovenvoering wordt opgenomen van het achtergedeelte. Als de sensor het opzetten schroefhoofden niet zichtbaar van binnenuit de ovenholte zijn, kan het achterpaneel van de waaier of de oven moeten worden verwijderd om tot de van de sensorsteun en uitrusting schakelaar toegang te hebben om het te testen en te vervangen. Op gebouwd in oven, die geïmpliceerd verwijderend het toestel uit zijn bijlage kan.

Zodra de sensorverbinding toegankelijk is, plaats een ohmmeter op de x 10 het ohm van R of ohmschaal en test van R x 1K-tussen de twee metaalterminals in het de schakelaarblok van de sensor.

Foutenmelding ~ slechts terwijl in Gebruik ~

Als de foutenmelding (of een onjuiste temperatuurvertoning) slechts tijdens gebruik voorkomen, zou het gevaarlijk zijn proberen om de sensor te verwijderen voor het testen terwijl de oven heet is. In dit geval zal vinden van waar de draden van de sensorkring aan de elektronische controle vastmaken noodzakelijk zijn om het testen op dat punt uit te voeren.

Hoe te om tot de elektronische controle toegang te hebben zullen de verbindingen van het ontwerp van het bijzondere toestel afhangen. Vaak zullen de draden van de temperatuursensor violet gekleurd zijn waar zij verbinden met de controle maar het de bedradingsdiagram van het bijzondere toestel om zeker controleren te zijn.

Installeer een oventhermometer in de oven en stel het toestel in werking tot het probleem voorkomt. De oven zou aan cyclus aan en uit op zijn minstens tweemaal moeten worden toegestaan. Maak macht van het toestel (baseren zich niet alleen op de weg controles die!) zijn los, heb toegang tot de controle, geïsoleerde sensor bedrading en meet de weerstand van de sensorkring. De lezingen zouden dicht moeten zijn aan wat in de volgende grafiek bij de diverse oventemperaturen vermeld is.

Als uw lezingen zeer van de grafiek hierboven variëren, kan de sensor verdacht zijn maar zijn bedradingsuitrusting is nog een mogelijkheid. Zodra de oven volledig maatregel de weerstand van de sensorkring opnieuw bij de controleverbinding heeft gekoeld. Dan maak de sensor zelf (zie hierboven) los en meet direct zijn lezingen. Als deze twee tests hetzelfde meten, zou het gewoonlijk op wijzen de bedradingsuitrusting niet het probleem zeer waarschijnlijk verlatend de sensor als beklaagde is.

Nota

Sommige Kenmore-waaiermodellen hebben een thermische zekering in de bedradingsuitrusting aan de ovensensor. Een mislukking van het zou van een F3 foutencode in plaats van de sensor zelf of zijn bedradingsuitrusting kunnen de oorzaak zijn. Controleer het de bedradingsdiagram van de waaier die mogelijkheid. Op modellen die dat extra veiligheidsapparaat aanwenden, kan het soms binnen de controleconsole worden gevonden.

Uiteinde

Vaak zal een vervangingssensor niet dezelfde insteekschakelaar hebben die de originele sensor gebruikte. In zo een geval kunnen de draden moeten worden gesneden en worden verbonden samen gebruikend ceramische draadnoten. Het gebruik van de noten van de ceramische of porseleindraad in plaats van plastiek verzekert dat zij niet met de hitte van de oven, vooral op zelfreinigende modellen zullen smelten.
