Hoge Brekende Capaciteit 5x20mm van de de Tijdvertraging van de Metalen kap de Langzame Slag van de de Buiszekering Ceramische Verbinding 4A 125VAC voor Witte Goederen

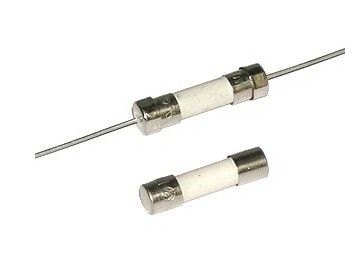

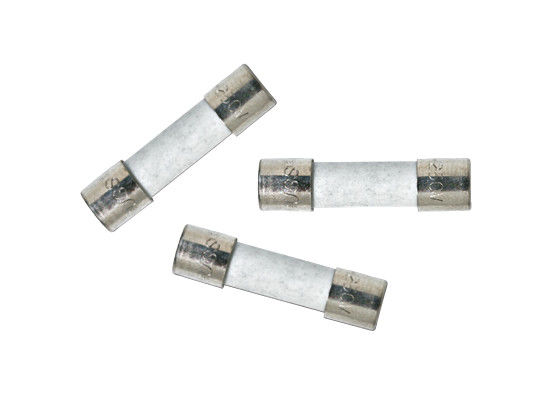

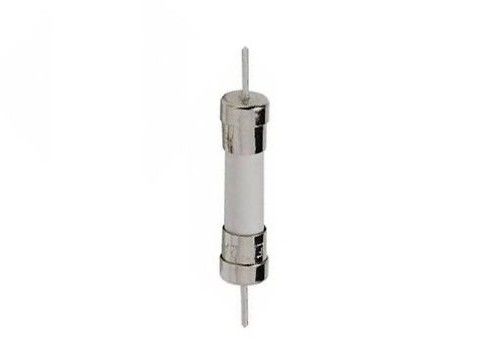

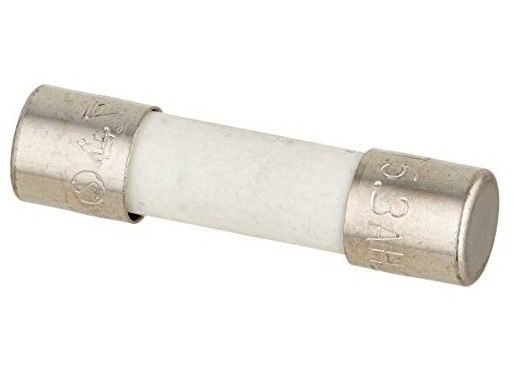

Hoog breekvermogen 5x20 mm Ferrule Slow Blow Time Delay Ceramic Tube Fuse Link 4A 125VAC Voor witte goederen

Beschrijving

5 × 20 mm Time-Lag-overspanning weerstaan keramische cartridge fuse ontworpen volgens IEC-specificatie,Standaarden:Volgens IEC60127-1, IEC60127-3, GB9364.1, GB9364.3.

Productkenmerken

• Hoge breekcapaciteit met vertraging
• 0,1 A tot en met 30 A stroom
• Keramische buis, met nikkeldop met messing
• Halogeenvrij, RoHS-conform, loodvrij

• Ontworpen volgens internationale (IEC) normen voor wereldwijd gebruik

• Hoge breekcapaciteit

• Voldoet aan de IEC 60127-2, blad 5 specificatie voor tijdverschuivingen

Toepassingen

Gebruikt als aanvullende bescherming in apparaten of gebruiksapparatuur om individuele bescherming te bieden voor componenten of interne schakelingen.

Bescherming van het primaire circuit:

• LED- en algemene verlichting

• LED/LCD-televisies

• Elektrische apparaten en witte artikelen

• Drukkers en randapparatuur

• Testapparatuur

• Stroomvoorzieningen

- Ik heb het niet gedaan. Ik heb het niet gedaan. Download- Het is...

Certificeringen

Specificatie

Afmeting(mm)

	Zonder lood
	met lood

Operatiekarakteristieken

Temperatuurveranderende curve

Aanbevolen parameters voor handsoldeer:

Temperatuur van soldeer: 350 °C +/- 5 °C
Verwarmingstijd: maximaal 5 seconden.
Opmerking: Deze apparaten worden niet aanbevolen voor IR- of convectie-reflowprocessen.

Extra diensten

Voor de splijtstof moet u de onderstaande aanbevelingen volgen voor de axiale loodvorming en montage in PCB:

Blijvorming:
De afstand C tussen het vlakke oppervlak van de dop en de asleiding moet groter zijn dan 1,0 mm.

PCB-montage:
De afstand tussen het PCB en de veiligheidsdop wordt aanbevolen minimaal 1,5 mm te zijn.

Hoe een ontplofte lont te herkennen en te vervangen

Stap 1: Ontkoppelen	In deze stap moet u het apparaat dat niet werkt te ontkoppelen Het is niet zo moeilijk. Je moet de stekker loskoppelen. Ik zou ook aanbevelen om het apparaat eerst uit te schakelen. NEEM ALTIJD het apparaat dat nog steeds aan de hoofdlijn is aangesloten open!
Stap 2: Vluchten vinden	De zekeringen zijn meestal bij de ingang van het apparaat dus kijk in de buurt van het stopcontact Als je de zekering eruit trekt, trek dan voorzichtig aan zodat je de zekering of andere onderdelen niet beschadigt.
Stap 3: Beproeving van de lont	Als je een glazen lont hebt, kun je gemakkelijk zien of de lont verbrand is of niet. Voor keramische soorten heeft u een continuïteitscontroleur/multimeter nodigmmeter Voor continuïteitscontrole Zet een lont op zwart en rood lood en als je een piep hoort dan is je lont in orde, als er geen piep is de lont verbrand voor multimetersmmeter Stel multimeter om ohm instelling (bijna 1Ω) en zet een leiding op elk uiteinde van de zekering en kijk naar het display Als de meter een minder dan 1Ω laat zien dan moet de zekering goed zijn, als het laat zien dat er geen verbinding is (op mijn multimeter is 1 aan de linkerkant) dan is zekering verbrand
Stap 4: Nieuwe lont kopen	Controleer één dop op de zekering, pcb of handleiding voor veiligheidsnormen Er zou iets moeten schrijven als: T2A250V, F1A250V dat is veiligheidsrating T is voor langzame fuse en F voor snelle fuse 2A of 1A is Amperage rating het meestal gewoon nummer en A 250V is Spanning nominale nummer en V En dan gewoon de grootte van de zekering te meten In kleine elektrische apparaat is meestal 5x20mm Er zijn 5x20mm, 5x15mm, 6.3x32mm, 3.6x10mm, 5x25mm en 10x38mm
