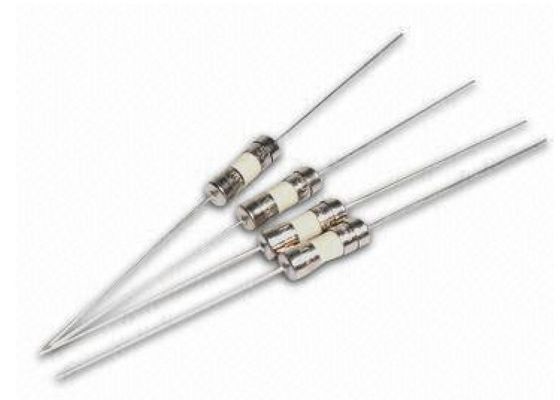

Het vernikkelde Messing GLB 3x10mm Cilindrische Leaded De Zekerings1.6a 250VAC Raad van de Pauze Ceramische Buis zet met Goedgekeurde UL op
Toepassingen
Primaire kringsbescherming:
• Voedingen
• Leiden en algemene verlichting
• De elektronika van de consument
• Desktop, laptop en notitieboekje
• Testmateriaal
_________________________________________________________Download______
Productomschrijving
• Time-delay
• Ontworpen aan iec60127-3
• De vernikkelde bouw van GLB van het messings enige eind
• 3,6 mm x het compacte ontwerp van 10 mm gebruikt minder
raadsruimte
• Vrij halogeen, loodvrij, volgzame RoHS
Afmeting (mm)
Zonder lood | |
Aslood |
Elektroprestaties (A=250V, B=125V)
Deel Nr. |
Ampère Classificatie |
Voltage Classificatie |
Het breken Capaciteit |
I2 TMelting Integraal (A2. S) |
Bureau Goedkeuring |
||
UL | cUL |
PSE |
|||||
HTP0100A/B | 100mA | 250V/125V | 50A@125V/250VAC | 0,0042 | ○ | ○ | ○ |
HTP0125A/B | 125mA | 250V/125V | 50A@125V/250VAC | 0,010 | ○ | ○ | ○ |
HTP0160A/B | 160mA | 250V/125V | 50A@125V/250VAC | 0,025 | ○ | ○ | ○ |
HTP0200A/B | 200mA | 250V/125V | 50A@125V/250VAC | 0,035 | ○ | ○ | ○ |
HTP0250A/B | 250mA | 250V/125V | 50A@125V/250VAC | 0,056 | ○ | ● | ○ |
HTP0300A/B | 300mA | 250V/125V | 50A@125V/250VAC | 0,10 | ○ | ● | ○ |
HTP0315A/B | 315mA | 250V/125V | 50A@125V/250VAC | 0,12 | ○ | ● | ○ |
HTP0350A/B | 350mA | 250V/125V | 50A@125V/250VAC | 0,15 | ○ | ● | ○ |
HTP0400A/B | 400mA | 250V/125V | 50A@125V/250VAC | 0,25 | ○ | ● | ○ |
HTP0500A/B | 500mA | 250V/125V | 50A@125V/250VAC | 0,35 | ○ | ● | ○ |
HTP0630A/B | 630mA | 250V/125V | 50A@125V/250VAC | 0,55 | ○ | ● | ○ |
HTP0750A/B | 750mA | 250V/125V | 50A@125V/250VAC | 0,70 | ○ | ● | ○ |
HTP0800A/B | 800mA | 250V/125V | 50A@125V/250VAC | 1.1 | ○ | ● | ○ |
HTP1100A/B | 1A | 250V/125V | 50A@125V/250VAC | 2 | ○ | ● | ○ |
HTP1125A/B | 1.25A | 250V/125V | 50A@125V/250VAC | 3.8 | ○ | ● | ○ |
HTP1150A/B | 1.5A | 250V/125V | 50A@125V/250VAC | 4.2 | ○ | ● | ○ |
HTP1160A/B | 1.6A | 250V/125V | 50A@125V/250VAC | 6.2 | ○ | ● | ○ |
HTP1200A/B | 2A | 250V/125V | 50A@125V/250VAC | 13 | ○ | ● | ○ |
HTP1250A/B | 2.5A | 250V/125V | 50A@125V/250VAC | 18 | ○ | ● | ○ |
HTP1300A/B | 3A | 250V/125V | 50A@125V/250VAC | 28 | ○ | ● | ○ |
HTP1315A/B | 3.15A | 250V/125V | 50A@125V/250VAC | 32 | ○ | ● | ○ |
HTP1350A/B | 3.5A | 250V/125V | 50A@125V/250VAC | 39 | ○ | ● | ○ |
HTP1400A/B | 4A | 250V/125V | 50A@125V/250VAC | 43 | ○ | ● | ○ |
HTP1500A/B | 5A | 250V/125V | 50A@125V/250VAC | 54 | ○ | ● | ○ |
HTP1600A/B | 6A | 250V/125V | 50A@125V/250VAC | 58 | ○ | ● | ○ |
HTP1630A/B | 6.3A | 250V/125V | 50A@125V/250VAC | 59 | ○ | ● | ○ |
HTP1700A/B | 7A | 250V/125V | 50A@125V/250VAC | 63 | ○ | ● | ○ |
HTP1800A/B | 8A | 250V/125V | 50A@125V/250VAC | 65 | ○ | ● | ○ |
HTP2100A/B | 10A | 250V/125V | 50A@125V/250VAC | 68 | ○ | ● | ○ |
HTP2100A/B | 12A | 250V/125V | 50A@125V/250VAC | 72 | ○ | ○ | ○ |
Elektrokenmerken
% van Ampèreclassificatie (binnen) |
Het blazen Tijd |
100% * binnen | 4 uren Min |
200% * binnen | 60 Maximum seconden |
Milieugegevens
Werkende temperatuur | -55 °C aan +125 °C (met het derating) |
Thermische schok |
Mil-STD 202G, Methode 107G, beproevingsomstandigheid B (5 cycli -65 °C aan +125 °C) |
Trilling | Mil-STD 202G, Methode 201A |
Vochtigheid | Mil-STD 202G, Methode 103B, beproevingsomstandigheid A |
Zoute nevel | Mil-STD 202G, Methode 101D, Beproevingsomstandigheid B |
Wat zijn de gelijkenissen en de verschillen tussen een beschikbare zekering en een resettable zekering?
Een herstelbare zekering is hoofdzakelijk een PTC thermistor. Het is totaal verschillend van een zekering wegens zijn werkend principe: het beschermt een kring aangezien de weerstand van het PTC materiaal met temperatuur en sprong op Curiepunt positief gecorreleerd is.
Voor de gelijkenissen: zij allebei kunnen voor kringen voor overstroombeveiliging worden gebruikt en op een aantal gelijkaardige gebieden en omstandigheden worden toegepast. Allebei kunnen in sommige omstandigheden worden gebruikt of worden vervangen. Bijvoorbeeld, zijn beide producten opmerkelijk voor de toepassingen van de batterijbescherming waar het overstroombeveiligingvereiste niet zo strikt is. Voor bescherming van bepaalde ICs en belangrijke componenten of op machts input-output einden, slechts kan de beschikbare zekering bekwaam zijn. Het impedantievereiste is ook hoger voor deze delen. Nochtans, zal de PTC thermistor de beste keus voor de omstandigheden zijn wanneer de producten zouden moeten vermijden schadelijk van oververhitting of overstroombeveiliging bij interfaces waar het hot swapping frequent is. Maar toch in de meeste omstandigheden, zijn de twee producten zeer verschillend of kunnen niet elkaar vervangen. De volgende lijst toont de primaire verschillen tussen twee.
Ten gevolge van de gelijkenissen en de verschillen, zijn de twee producten beschikbaar in de markt voor andere doelen.
Één Keer zekering | Resettable PTC zekering | |
Interne weerstand | Klein | Groot |
Huidige gevoeligheid | Hoog | Laag |
Reactietijd | Snel | Laag |
Het verouderen tarief | Langzaam | Snel |
Lekkagestroom | Niets | Ja |
Veiligheidsprestaties | Sterk | Zwak |
Bereik Application | Wijd | Engte |
