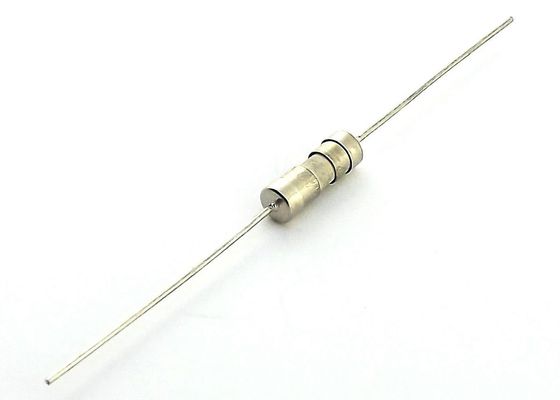

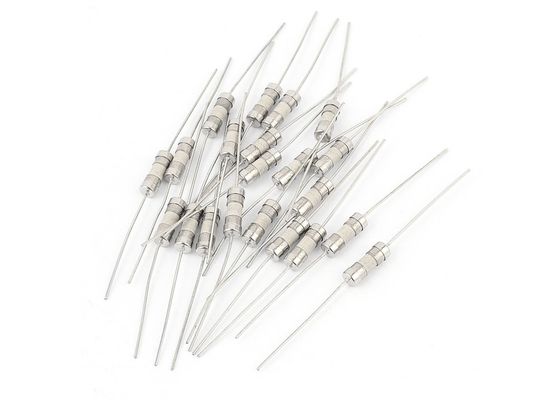

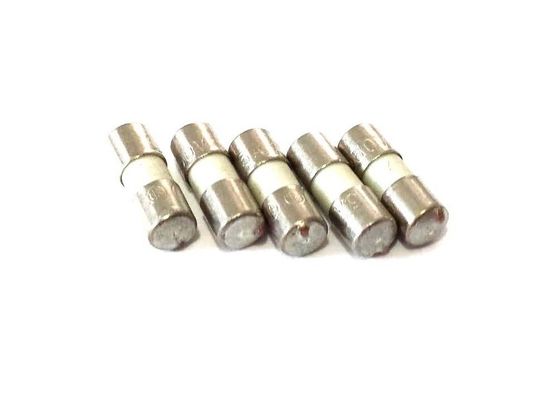

Snelle reactie Axial geleid niet-herstelbare eenmalige keramische buis fusie 2.5A 250VAC met 3.6x10mm Fast Blow Single Cap
Beschrijving
Aolittel HFP snelwerkende 3,6 x 10 mm axiale loodzuigers met een keramische buis en een stuk vernikkelde eindkappen met blikjes van koper.6 x 10 mm biedt meer flexibiliteit in het ontwerp door de conventionele overcapping weg te nemen en hogere I2t-waarden te bieden.
- Ik heb het niet gedaan. Ik heb het niet gedaan. Download- Het is...
Operatiekarakteristieken
% van Ampere-rating ((In) |
Tijd om te blazen |
100% * In | 4 uur Mi |
200% * In | Maximaal 60 seconden |
Certificeringen
Standaardspanning |
Agentschap |
Amperenbereik |
Nummer van het dossier van het agentschap |
125 V/250 V | UL | 250mA ~ 5A | E340427 ((JDYX) |
C-UL | 250mA ~ 5A | E340427 ((JDYX7) |
Specificatie
Deel - Nee, dat is niet waar. |
Amperen Rating |
Spanning Rating |
Breuk Capaciteit |
Ik...2Ontdooiing Integral ((A)2.S) |
Goedkeuringen van het agentschap |
||
UL | cUL |
PSE |
|||||
HFP 0100A/B | 100 mA | 250 V/125 V | 50A@125V/250VAC | 0.0015 | ○ | ○ | ○ |
HFP 0125A/B | 125 mA | 250 V/125 V | 50A@125V/250VAC | 0.0025 | ○ | ○ | ○ |
HFP 0160A/B | 160 mA | 250 V/125 V | 50A@125V/250VAC | 0.0042 | ○ | ○ | ○ |
HFP 0200A/B | 200 mA | 250 V/125 V | 50A@125V/250VAC | 0.0065 | ○ | ○ | ○ |
HFP 0250A/B | 250 mA | 250 V/125 V | 50A@125V/250VAC | 0.010 | ● | ● | ○ |
HFP 0300A/B | 300 mA | 250 V/125 V | 50A@125V/250VAC | 0.018 | ● | ● | ○ |
HFP 0315A/B | 315 mA | 250 V/125 V | 50A@125V/250VAC | 0.020 | ● | ● | ○ |
HFP 0350A/B | 350 mA | 250 V/125 V | 50A@125V/250VAC | 0.025 | ● | ● | ○ |
HFP 0400A/B | 400 mA | 250 V/125 V | 50A@125V/250VAC | 0.035 | ● | ● | ○ |
HFP 0500A/B | 500 mA | 250 V/125 V | 50A@125V/250VAC | 0.060 | ● | ● | ○ |
HFP 0630A/B | 630 mA | 250 V/125 V | 50A@125V/250VAC | 0.150 | ● | ● | ○ |
HFP 0750A/B | 750 mA | 250 V/125 V | 50A@125V/250VAC | 0.350 | ● | ● | ○ |
HFP 0800A/B | 800 mA | 250 V/125 V | 50A@125V/250VAC | 0.5 | ● | ● | ○ |
HFP 1100A/B | 1A | 250 V/125 V | 50A@125V/250VAC | 0.6 | ● | ● | ○ |
HFP 1125A/B | 1.25A | 250 V/125 V | 50A@125V/250VAC | 1.2 | ● | ● | ○ |
HFP 1150A/B | 1.5A | 250 V/125 V | 50A@125V/250VAC | 1.6 | ● | ● | ○ |
HFP 1160A/B | 1.6A | 250 V/125 V | 50A@125V/250VAC | 1.8 | ● | ● | ○ |
HFP 1200A/B | 2A | 250 V/125 V | 50A@125V/250VAC | 2.4 | ● | ● | ○ |
HFP 1250A/B | 2.5A | 250 V/125 V | 50A@125V/250VAC | 3.2 | ● | ● | ○ |
HFP 1300A/B | 3A | 250 V/125 V | 50A@125V/250VAC | 6.0 | ● | ● | ○ |
HFP 1315A/B | 3.15A | 250 V/125 V | 50A@125V/250VAC | 7.0 | ● | ● | ○ |
HFP 1350A/B | 3.5A | 250 V/125 V | 50A@125V/250VAC | 7.5 | ● | ● | ○ |
HFP 1400A/B | 4A | 250 V/125 V | 50A@125V/250VAC | 8.0 | ● | ● | ○ |
HFP 1500A/B | 5A | 250 V/125 V | 50A@125V/250VAC | 15 | ● | ● | ○ |
HFP 1600A/B | 6A | 250 V/125 V | 50A@125V/250VAC | 24 | ● | ● | ○ |
HFP 1630A/B | 6.3A | 250 V/125 V | 50A@125V/250VAC | 28 | ● | ● | ○ |
HFP 1700A/B | 7A | 250 V/125 V | 50A@125V/250VAC | 36 | ● | ● | ○ |
HFP 1800A/B | 8A | 250 V/125 V | 50A@125V/250VAC | 38 | ● | ● | ○ |
HFP 2100A/B | 10A | 250 V/125 V | 50A@125V/250VAC | 42 | ● | ● | ○ |
HFP 2150A/B | 15A | 250 V/125 V | 50A@125V/250VAC | 45 | ○ | ○ | ○ |
Afmeting(mm)
Nee, dat is niet zo. |
Deelnaam |
Materiaal |
1 |
Hoofdstuk |
met een breedte van niet meer dan 50 mm |
2 |
Lichaam |
Niet-transparante keramische buis |
3 |
Fuselement |
legering |
4 |
looddraad |
Met staal bekleed koper |
Kenmerken
• Eenvoudig kapsel, met as geleid, snelwerkende lont
• Fysieke afmetingen 3,6 x 10 mm
• Keramische buis, met vernikkelde messingkap
• Actieve koperen lijnen
• RoHS-compliant, loodvrij en halogeenvrij
• Ontworpen volgens UL/CSA 248
• Snelwerkende ceramische body zekering in een compacte verpakking
• Verkrijgbaar in een vermogen van 0,10 tot 15 ampère
Gemiddelde tijdstroomcurven
Tijd in seconden
Stroom in ampères
Temperatuurveranderende curve
Aanbevelingen voor de installatie
A: Voorstel de installatie als in de volgende afbeelding.
a. |
Horizontale installatie |
![]() |
b. |

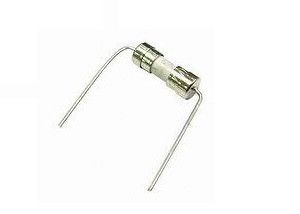

Verticale installatie |
![]() |
Aanbevolen soldeerparameters |
Temperatuur van de soldeerpot: maximaal 260°C Lijsttijd: 2 tot 5 s
Temperatuur van het soldeer ijzer: 350±5°C Verwarmingstijd: maximaal 5 s |
Waarom moet de DCR van een zekering worden gemeten bij een belasting van maximaal 10% en een omgevingstemperatuur van 25°C?
De interne weerstand van een zekering is een index die de verbruikte kracht in het circuit weerspiegelt.twee parameters kunnen worden gebruikt om deze index te controleren- Spanningsverlies of koude weerstand.
Spanningsverlies: de spanningsverliesmeting nadat het fusieelement het thermische evenwicht bereikt onder nominale stroom.Het kan een paar minuten duren.Het is een beetje ongemakkelijk en tijdrovend.
Koudweerstand: het lezen van de koudeweerstand in principe zonder belasting, eenvoudig en snel.
Daarom wordt voor de veiligheidscontrole altijd de koudeweerstandsmethode gekozen.dus er zal geen thermisch evenwicht procesAlle prestatie-indices van een zekering zijn parameters in normale atmosferische omstandigheden, d.w.z. 25°C.De koudeweerstand van een zekering, indien niet gemeten onder bovengenoemde omstandigheden, niet nauwkeurig kan zijn.
