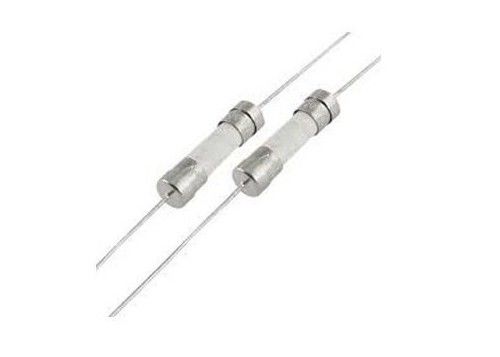

Eenmalige 5x20mm Slow Blow Keramische buis fusie 250V 125V 250mA T Met breekcapaciteit 1000A Voor hoge stroom toepassing
Beschrijving
5x20mm slow blow keramische cartridge fuse ontworpen voor grote stroom toepassingen, geëerd met UL, cUL certificaat, geschikt voor verschillende soorten elektronische apparaten ̇ circuit over stroombescherming.Veel gebruikt in de industrie van verlichting, stroomvoorziening en adaptertoepassingen, enz.
- Ik heb het niet gedaan. Ik heb het niet gedaan.
Download- Het is...
Toepassing
Gebruikt als aanvullende bescherming in apparaten of gebruiksapparatuur om individuele bescherming te bieden voor componenten of interne schakelingen.
Kenmerken
• Ontworpen volgens UL/CSA/ANCE 248
• Verkrijgbaar in cartridge- en axiale loodformaat
• RoHS-conform en loodvrij
• Breed stroombereik
• Multi-spanning geschikt voor wereldwijde energie toepassingen
Elektrische prestaties
A = 250V/B = 125V
|
Deel
- Nee, dat is niet waar.
|
Amperen
Rating
|
Spanning
Rating
|
Breuk
Capaciteit
|
Ik...2Ontdooiing
Integral ((A)2.S)
|
Goedkeuringen van het agentschap
|
| UL |
cUL |
PSE
|
| 5.250BTC0100A/B |
100 mA |
250 V/125 V |
een vermogen van meer dan 100 W;
35A@250V wisselstroom (200mA~1A);
100A@250V AC (1,25A~3,5A);
200A@250V wisselstroom (4A~10A).
|
0.002 |
○ |
○ |
○ |
| 5.250BTC0125A/B |
125 mA |
250 V/125 V |
0.003 |
○ |
○ |
○ |
| 5.250BTC0160A/B |
160 mA |
250 V/125 V |
0.005 |
○ |
○ |
○ |
| 5.250BTC0200A/B |
200 mA |
250 V/125 V |
0.01 |
● |
● |
○ |
| 5.250BTC0250A/B |
250 mA |
250 V/125 V |
0.02 |
● |
● |
○ |
| 5.250BTC0300A/B |
300 mA |
250 V/125 V |
0.04 |
● |
● |
○ |
| 5.250BTC0315A/B |
315 mA |
250 V/125 V |
0.045 |
● |
● |
○ |
| 5.250BTC0350A/B |
350 mA |
250 V/125 V |
0.055 |
● |
● |
○ |
| 5.250BTC0400A/B |
400 mA |
250 V/125 V |
0.07 |
● |
● |
○ |
| 5.250BTC0500A/B |
500 mA |
250 V/125 V |
0.1 |
● |
● |
○ |
| 5.250BTC0630A/B |
630 mA |
250 V/125 V |
0.2 |
● |
● |
○ |
| 5.250BTC0750A/B |
750 mA |
250 V/125 V |
0.35 |
● |
● |
○ |
| 5.250BTC0800A/B |
800 mA |
250 V/125 V |
0.45 |
● |
● |
○ |
| 5.250BTC1100A/B |
1A |
250 V/125 V |
0.9 |
● |
● |
○ |
| 5.250BTC1125A/B |
1.25A |
250 V/125 V |
1.3 |
● |
● |
○ |
| 5.250BTC1150A/B |
1.5A |
250 V/125 V |
1.6 |
● |
● |
○ |
| 5.250BTC1160A/B |
1.6A |
250 V/125 V |
2.5 |
● |
● |
○ |
| 5.250BTC1200A/B |
2A |
250 V/125 V |
5.8 |
● |
● |
○ |
| 5.250BTC1250A/B |
2.5A |
250 V/125 V |
7.6 |
● |
● |
○ |
| 5.250BTC1300A/B |
3A |
250 V/125 V |
8.1 |
● |
● |
○ |
| 5.250BTC1315A/B |
3.15A |
250 V/125 V |
11 |
● |
● |
○ |
| 5.250BTC1350A/B |
3.5A |
250 V/125 V |
19 |
● |
● |
○ |
| 5.250BTC1400A/B |
4A |
250 V/125 V |
28 |
● |
● |
○ |
| 5.250BTC1500A/B |
5A |
250 V/125 V |
40 |
● |
● |
○ |
| 5.250BTC1600A/B |
6A |
250 V/125 V |
50 |
● |
● |
○ |
| 5.250BTC1630A/B |
6.3A |
250 V/125 V |
64 |
● |
● |
○ |
| 5.250BTC1700A/B |
7A |
250 V/125 V |
107 |
● |
● |
○ |
| 5.250BTC1800A/B |
8A |
250 V/125 V |
133 |
● |
● |
○ |
| 5.250BTC2100A/B |
10A |
250 V/125 V |
242 |
● |
● |
○ |
| 5.250BTC2150A/B |
15A |
250 V/125 V |
368 |
● |
● |
○ |
| 5.250BTC2200A/B |
20A |
250 V/125 V |
442 |
● |
● |
○ |
| 5.250BTC2250A/B |
25A |
250 V/125 V |
568 |
● |
● |
○ |
| 5.250BTC2300A/B |
30A |
250 V/125 V |
715 |
● |
● |
○ |
AfmetingEenheid: mm
Zonder lood
met lood
Geblazen normen
|
% van Ampere-rating ((In)
|
Tijd om te blazen
|
| 100%* In |
4 uur Min. |
| 135%* In |
1 uur Max. |
| 200%* In |
Maximaal 120 seconden |
Hoe u een ceramische microwave-sluiting kunt testen en vervangen
Gereedschap:
handschoenen van kunststof of rubber
Vervangende zekering
Schroevendraaier
Droge doek
Voltmeter
mmeter
Samen met glazen zekeringen behoren keramische zekeringen tot de meest gebruikte zekeringen in huishoudelijke elektrische apparaten.Een magnetron is gevoelig voor kortsluiting als gevolg van zware spanningsschommelingen.
De aanwezigheid van een keramische zekering zorgt ervoor dat een elektrische stroomstorm de interne componenten van de magnetron niet kan beschadigen.Gewoonlijk.Als een sterke elektrische stroom de zekering probeert te passeren, breekt het oververhitte zand door de zekering en breekt het elektrische circuit.Dit komt omdat zand een slechte geleider van elektriciteit is.Bovendien hebben met zand gevulde keramische zekeringen een hoger breekpunt, omdat zand de extra warmte in grotere mate kan verdragen.een lont heeft de neiging om te ontploffen of het smeltEen dergelijke keramische lont moet vervangen worden. Dit kan eenvoudig worden gedaan met behulp van de volgende informatie.
Stap 1 - Aan de slag: basisvoorzorgsmaatregelen en het vinden van de keramische veiligheidsbevestiger
Draag rubberen handschoenen, zorg dat het oppervlak rond de magnetron volledig droog is, verwijder alle aansluitkabels van de magnetron.Je moet de hoofdtoevoer uitschakelen.Als de kamer een beetje donker is, gebruik dan een zaklamp. Draai de magnetron zo dat de achterkant toegankelijk is. Hier vindt u waarschijnlijk een metalen plaat bevestigd met schroeven.
Bij sommige oudere modellen is een speciale veiligheidsdoos onder de onderplaat van de magnetron geplaatst.Volg de stroomkabel die u naar de belangrijkste elektrische verbindingen zal leiden.Meestal bevindt de microwave-sluiting zich in de buurt van waar de stroomkabel intern is aangesloten.
Stap 2 - Localisatie en testen van ceramische microwave-sluiters
De spanningsborden voor de veiligheidshouder zijn gemaakt van een zacht veerstaal en mogen niet worden gebogen.Gebruik hier een tang voor.Het is echter niet nodig om te veel druk te uitoefenen, want dan kan het geleidende oppervlak van de zekering beschadigd raken.
Dit is noodzakelijk voor keramische zekeringen, omdat ze niet zwart worden als geblazen glazen zekeringen.
Gebruik de testsonden van de voltmeter om de metalen uiteinden van de zekering te testen. De voltmeter suggereert de weerstand van de zekering.met een gewicht van niet meer dan 50 kg, zijn de metingen veel hoger of oneindig.
Stap 3 - Aankoop van nieuwe ceramische mikrogolf lont
Sommige zekeringen kunnen geen spanning- of amperage-etiket dragen. Dit maakt het moeilijk om de juiste vervanging te decoderen.Het is beter dat je de geblazen zekering naar een elektrische winkel brengt om een exacte vervanging te krijgen.Idealiter koop je een paar extra zekers voor de nabije toekomst.
Stap 4 - Vervanging van de ceramische microwave-sluiting
Als de zekerheid niet in de slot past, moet u de zekerheidshulp en de zekerheidshulp schoonmaken.Voor dit.Gebruik een droog doek om het puntje van een schroevendraaier met een plat hoofd.Beveilig de achterdek van de magnetron en trek de schroeven aan..
