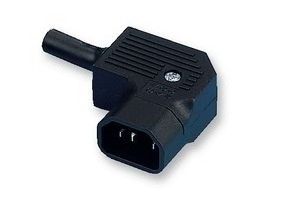

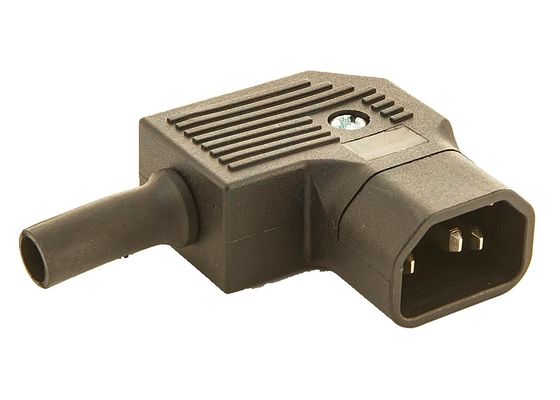

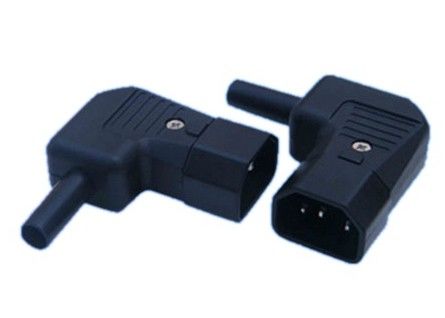

IEC 60320 Kabelmontage AC-elektrische stekker JA-2233-2 10A 250VAC 3PIN schroefinlaat herkabeld mannelijk stroominlaatconnector
Afmeting ((mm)
Beschrijving
- Kabelverbindingen (herbinden): opschroeven
- 1 Functie
- Inlaat van het apparaat, speldtemperatuur 70 °C, beschermingsklasse I
- Kabel.
Hoofdkenmerken
Nomenclatuur: 10A 250V AC
Isolatieweerstand: 100MΩ 500V DC/1 minuut
Dielectrische sterkte: 2000 V wisselstroom per minuut
Materiaal van de behuizing: thermoplastisch 94V-2~V-0
IEC 60320 Pluglijst
R-304P Elektrische stekker |
R-304P(41) Steek |
R-304P(38) DC-stop |
R-331(B00) AC-stok |
R-332(B00) Elektrische stekker |
JA-2231-2 IEC E Plug |
JA-2233-2 Elektrische stekker en stopcontact |
JA-2231-A aansluiting |
AC-inlaat- en uitlaatpunten
IEC 60320 Plug-in-outlet
Het gebruik van IEC 60320-componenten in het ontwerp van elektrische producten kan voordelig zijn bij de uitvoer naar wereldmarkten.met een vermogen van niet meer dan 50 W, en afzetpunten.
Er zijn een aantal voordelen die kunnen worden verkregen voor een ontwerper van apparatuur bij het volgen van IEC 60320 normen.Het vereenvoudigt de taak van het specificeren van een connector te gebruiken op een kabel set samen met een land specifieke stekkerDe IEC 60320 biedt ook een standaard kader voor het ontwerpen en testen van producten.Ze bieden een uniforme connector voor vergelijkbare spanningenEen ander voordeel is dat de IEC 60320-normen wereldwijd worden aanvaard.
De IEC 60320 wisselstroominlaat is het meest gebruikte middel voor het aansluiten van een afneembare kabelsets aan elektrische of elektronische apparatuur.de fabrikant kan een kabelstel bevestigen (e.bv. een landsspecifieke stekker aan het ene uiteinde en een IEC-aansluiting aan het andere uiteinde) vlak voor verzending.
IEC-60320 (IEC320) Referentiekaart
IEC-60320 Pluggen en aansluitingen | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Rating | Type | |||||||||
Configuratie Vrouw/man |
Internationaal | Noord-Amerika | Draden | Pools | Kabel | Steek | Inlaat | Verbinding | Afvoer | Adapter |
C1/C2 |
250 volt 2.5 ampère |
125 volt 10 ampère |
2 Draden | 2 Polen | – | – | – | – | – | – |
C3/C4
|
250 volt 2.5 ampère |
125 volt 10 ampère |
2 Draden | 2 Polen | – | – | – | – | – | – |
C5/C6 |
250 volt 2.5 ampère |
125 volt 10 ampère |
3 Draden | 2 Polen | C14 - C5 5-15 - C5 |
– | C6 | – | – | C6 |
C7/C8 |
250 volt 2.5 ampère |
125 volt 10 ampère |
2 Draden | 2 Polen | C14 - C7 1-15 - C7 |
– | C8 | C7 | – | C8 |
C9/C10 |
250 volt 6 ampère |
– – |
2 Draden | 2 Polen | – | C10 | – | – | – | – |
C11/C12 |
250 volt 10 ampère |
125/250 volt 15 ampère |
2 Draden | 2 Polen | – | – | – | – | – | – |
C13/C14 |
250 volt 10 ampère |
125/250 volt 15 ampère |
3 Draden | 2 Polen | C14 - C13 C14 - C15 C14 - C19/21 5-15 - C13 |
C14 | C14 | C13 | C13 | C14 |
C15/C16 |
250 volt 10 ampère |
125/250 volt 15 ampère |
3 Draden | 2 Polen | 5-15 - C15 C14 - C15 C20 - C15 |
– | C16 | C15 | – | Gewoon |
C15A/C16A |
250 volt 10 ampère |
125/250 volt 15 ampère |
3 Draden | 2 Polen | C15A C16A |
– | C16A | C15A | – | Gewoon |
C17/C18 |
250 volt 10 ampère |
125/250 volt 15 ampère |
2 Draden | 2 Polen | 1-15 - C17 | – | – | C17 | – | – |
C19/C20 |
250 volt 16 ampère |
125/250 volt 20 ampère |
3 Draden | 2 Polen | C20 - C13 C20 - C19 C20 - C21 5-15 - C19 |
C20 | C20 | C19 | C19 | C20 |
C21/C22 |
250 volt 16 ampère |
125/250 volt 20 ampère |
3 Draden | 2 Polen | C14 - C21 C20 - C21 |
– | C22 | C21 | – | Gewoon |
C23/C24 |
250 volt 16 ampère |
125/250 volt 20 ampère |
2 Draden | 2 Polen | – | – | – | – | – | – |
Notitie
De Internationale Elektrotechnische Commissie (IEC) heeft IEC 60320 gepubliceerd om koppels voor huishoudelijke apparaten en soortgelijke algemene doeleinden te specificeren.Deze zijn een de facto standaard geworden voor de elektrische interface tussen het apparaat en de kabel op de meeste afneembare stroomtoevoerkabelsOok in stroomdistributiebanden wordt deze elektrische interface tussen de bron en de uitgangskabel gebruikt.
In tegenstelling tot NEMA, dat voor zowel mannelijke als vrouwelijke uiteinden hetzelfde identificatienummer gebruikt, d.w.z.(5-15P tot en met 5-15R) IEC 320 gebruikt een sequentieel even getal voor het mannetje en een oneven getal voor het parende vrouwtje.e. (C14 tot en met C13).
