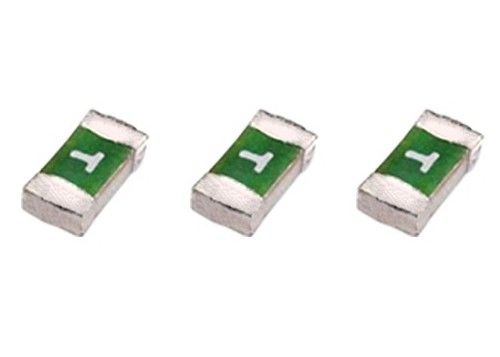

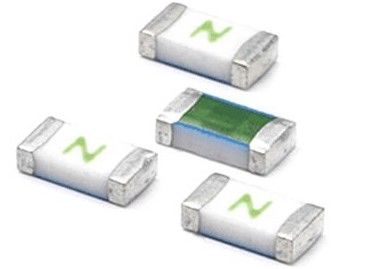

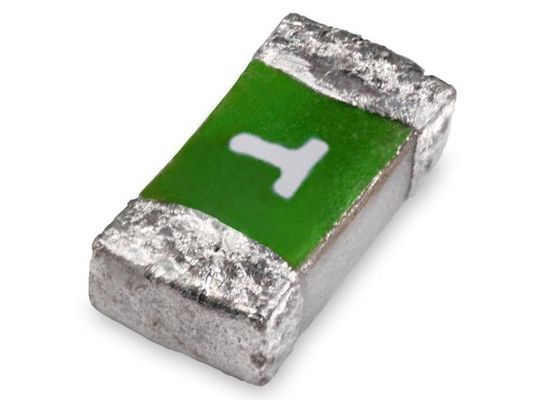

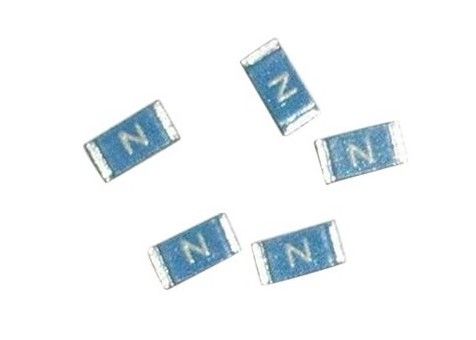

Ul248-1 1608 Snelle Acterenoppervlakte zet Zekering 06D 250mA-5A 32V met het Onderbreken van Classificatie 35A 50A op

UL248-1 1608 Snelwerkende Fuse 06D 250mA-5A

Beschrijving

1608 snelwerkende Surface mount fuse zijn in kleine grootte kan ruimte van PCB besparen,geschikt voor veel elektronische bord. , is de zekerheid gemaakt van dunne folie, heeft een lage weerstand, stabiele elektrische eigenschappen en een hoge betrouwbaarheid en is aanpasbaar voor terugstroom- en golfsoldering,fusie heeft een snelle reactie en is geschikt voor het circuit zonder instantane stroomoverspanning, is de zekerheid voornamelijk gebruikt in stroombescherming, IC-bescherming, mobiele telefoon en andere communicatieapparaten, display, digitale camera, batterij.

Afmetingin mm

Specificaties

Huidige kenmerken

Andere

Toepassing

Witte goederen, stroomvoorziening, industriële besturing, auto's, UPS, batterijen, enz.

Kenmerken

Eenvoudige vlamsluiting voor overstromingsbescherming

1608 (EIA 0603) miniatuurvoetafdruk

Snelblaasvesel

UL 248-14 vermeld

Verpakkingen voor automatische montage

Multilayer SMD-ontwerp

RoHS-conform* en halogeenvrij

Tijd-huidige kenmerken curve

Belangrijkste exportmarkten

Midden- en Zuid-Amerika
Oost-Europa
Midden-Oosten/Afrika
Noord-Amerika
West-Europa
Azië
Australië

Het kiezen van de juiste lont

Het kiezen van de juiste zekerheid voorkomt dat apparatuur beschadigd raakt, kostbare onderhoudswerkzaamheden voorkomen en de gebruiker beschermen

De rol van de circuitbeveiligingsapparatuur wordt traditioneel beschouwd als misschien wel het minst belangrijke aspect van een ontwerp: een achterafdaden en vaak irritant detail.de verfijning van het circuitontwerp en de juiste keuze van een beschermingsinrichting vereisen zorgvuldige nadenken in de vroege stadia en gedurende de hele.

Het vereist competentie, kennis van verschillende soorten hulpmiddelen, begrip van de verschillende functies die zij bieden en het vermogen om het meest geschikte apparaat voor een toepassing te bepalen.Het kiezen van de juiste zekerheid zorgt ervoor dat de apparatuur continu functioneert en voorkomt dat er een duur onderhoud plaatsvindt als gevolg van hinderlijke klappenHet beschermt het geheel van de apparatuur en, nog belangrijker, de veiligheid van de gebruiker.

De keuze van de juiste zekerheid vereist zorgvuldige nadenken in de vroege stadia van het ontwerp en tijdens het hele ontwerp.
Operatieomstandigheden van het circuit

Om te beginnen met het selecteren van de juiste zekerheid, moet men de aard van het circuit dat het voedt en beschermt begrijpen.huidige waardenBovendien is het noodzakelijk om de piekwaarde en de duur/vorm van de mogelijke golfstromen te begrijpen.

Nominale stroom en omgevingstemperatuur

Zoals bij de meeste elektrische componenten moeten zekeringen ook bij temperatuur worden afgebouwd. Bij 60°C bijvoorbeeld heeft een circuit dat een 1-A tijdvertragende zekering bij kamertemperatuur zou gebruiken een 1 nodig.25-Een veiligheidsspeler om de werking bij de hogere temperatuur te ondersteunen (zie figuur. 1).

Figuur 1. De afgebeelde afschrikkingscurve is een algemene curve voor medium time-lag (T) en quick-acting (F).Het is belangrijk om te onthouden dat de lont heeft een weerstandTime-lag zekers hebben normaal gesproken lagere spanningsdalingen en vermogensafvoerwaarden dan gelijkwaardige snelwerkende zekers.
Bijvoorbeeld, een time-lag 2-A 5 x 20-mm zekering heeft een typische spanningsval van 60 mV, terwijl de snelwerkende versie een spanningsval van 90 mV heeft.De reden hiervoor is te wijten aan tijdvertraging zekers met een dikkere zekersdraad diameter, wat resulteert in een hogere I2t-waarde of energie die nodig is om de veiligheidsdraad te smelten.snelwerkende zekers die worden verwarmd tot een hoger temperatuurniveau voordat ze worden onderbroken.

Locatie van de lont

De locatie van de zekering in een circuit is ook belangrijk om onnodige warmteophoping te voorkomen. Het type en de nabijheid van andere componenten in de buurt en rond de zekering beïnvloedt de omgevingstemperatuur.

Hoge temperaturen kunnen van invloed zijn op de door de fabrikant gespecificeerde tijds- en stroomkenmerken.koelschubben, zullen de aangegeven prestatie-eigenschappen waarschijnlijk veranderen.

Breekvermogen

Het breekvermogen is de maximale storingstroom waarbij de zekering veilig kan worden onderbroken.Veiligheden die worden gebruikt in situaties waarin de breekcapaciteit van de storingsstromen wordt overschreden, kunnen in extreme gevallen in brand gaan of zelfs ontploffen.

Bijvoorbeeld een zekering met een breekvermogen van 35 A mag nooit worden gebruikt wanneer de voedingsbron 35 A overschrijdt, maar zal in het ergste geval voldoende bescherming bieden wanneer de storingstromen 35 A niet overschrijden.De veiligheidsinstanties bepalen aanvaardbare grenswaarden voor breekcapaciteit op basis van vooraf bepaalde factoren.

Als vuistregel wordt een zekering met een hoge breekcapaciteit aanbevolen voor schakelingen met een inductieve belasting, een p.f. van minder dan 0.9Een zekerheid met een lage breekcapaciteit is meestal voldoende voor schakelingen met resistieve/capacitieve belastingen.

De werkelijke vermogensfactor van de apparatuur kan van invloed zijn op de door de fabrikant aangegeven nominale waarden.Sommige fabrikanten verstrekken aanvullende breekcapaciteitsbeoordelingen bij verschillende vermogensfactoren om klanten verder te helpen bij het bepalen of een product geschikt is.

Tijdstroomkenmerken

Sommige toepassingen hebben specifieke en gemakkelijk te begrijpen behoeften wat betreft de snelheid waarmee de zekering moet ontploffen.Gevoelige halfgeleidercircuits hebben vaak snelwerkende zuigers nodig die binnen zeer korte tijdstippen ontploffen, terwijl apparatuur die grote binnenstroomstromen opneemt een tijdvertragingsafdekking nodig heeft om storende storingen te voorkomen.

In gevallen waarin beide soorten kunnen worden gebruikt, it is helpful to refer back to the effect of ambient temperature in making the selection and remember that time-lag fuses typically have a lower voltage drop than fast-acting fuses and therefore dissipate less powerBij grotere overstromen (1 = 10,0 * In) hebben tijdsvertragende zekers een hogere tijdsvertraging dan snelwerkende.

Figuur 2. Voor-boogtijden voor snelwerkende en tijdvertragende zekeringen bij matige overstromen zijn vrijwel gelijk.
Berekening van de smeltenergie

I2t is een maat voor de energie die nodig is om de veiligheidsdraad in de veiligheidsdraad te smelten.De geschatte tijdsduur die het zal duren voordat een zekering opblaast, kan worden bepaald door de door de fabrikant opgegeven I2t-waarde te delen door het kwadraat van de verwachte storingstroom.

Bijvoorbeeld voor een zekering met I2t = 4,5 A2s is de verwachte storingstroom 13 A:

ttyp = I2t/I2 = 4,5 A2s/(1,25 A * 10) 2 = 28,8 ms

Omgekeerd kan men, door de verwachte foutstroomwaarde te kennen en rekening houdend met een specifieke tijd waarin een zekering in moet blazen, bepalen welke I2t-waarde nodig is voor een specifieke eis.Zodra de vereiste I2t is vastgesteldHet is relatief gemakkelijk om de specificatie van een kandidaat-sluiting te controleren om de veiligheidsvoorziening te vinden die aan de behoeften voldoet.

Beschikbare productsoorten

De IEC-normen hebben betrekking op miniatuur zekers voor apparatuur in een groot aantal verschillende afmetingen en verpakkingsvormen, variërend van cartridgetypen van 5x20 mm tot 1206 SMD.door-gat, en SMD, en worden in bulk of tape and reel aangeboden, meestal voor chip-sluiters.

Er zijn enkele unieke verschillen tussen de IEC-normen en de UL-normen, en bij het bekijken van de binnenlandse en de exportmarkten moet rekening worden gehouden met de naleving van de ene of de andere of van beide.Het is niet noodzakelijk mogelijk een UL-sluiting te vervangen door een IEC of vice versa., hoewel men zou kunnen denken dat een 1-A-sluiting net als een andere is. Tijd-stroom kenmerken zijn verschillend, en waar een UL-sluiting kan ontploffen in een kwestie van uren bij 1 A,een veiligheidsluiter die is ontworpen voor IEC mag helemaal niet ontploffen bij 1 A, en kan suggereren dat een 2-A zekering nodig is.

De definitieve keuze maken

Zodra de nominale spanning en stroom, het breekvermogen en de tijd-stroomkenmerken samen met de stroom I2t zijn bepaald en de gewenste pakketvormen bekend zijn,Het is mogelijk om de kandidaat-typen te controleren op een pasvorm.Als de zekerheid moet worden gemonteerd in een zekerheidshouder, is het vooral belangrijk om de grenzen van de vermogensafvoer van zowel de zekerheid als de zekerheid te respecteren.

De juiste fushouder

De fusiehouder heeft bijkomende belangrijke elektrische kenmerken:contactweerstand en maximaal toegestane vermogensafvoer van de zekering.

Men moet er ook rekening mee houden dat de houder, net als de zekering, ook bij hogere temperaturen moet worden afgebroken.Fuseholders zijn beschikbaar in vele stijlen voor de montage van panelen in apparatuur waar de veiligmakers door de gebruiker vervangbaar moeten zijn, en als clips of blokken die aan het chassis of PCB in de apparatuur kunnen worden gemonteerd.

Beide soorten zijn verkrijgbaar met quick-connect-terminals of PCB-terminals, en PCB-typen zijn beschikbaar voor door-gat- of SMD-verbindingen.PCB-houdertypen zijn beschikbaar voor verticale of horizontale montage om flexibiliteit in het chassisontwerp mogelijk te makenSommige soorten zijn zelfs verkrijgbaar met reeds geïnstalleerde zekeringen voor snellere montage en lagere installatiekosten.
