1206 Thin Film Surface Mount Fast Blow Chip Fuse 12B1100B 1A 125V 3216 Metric Met 50 Amp Interrupting Rating
Beschrijving
Het assortiment chip fusie is compact en nauwkeurige circuit bescherming voor alle toepassingen
Een breed assortiment oppervlaktebevestigingschipsekuratoren voor optimale overstromingsbescherming in dichte secundaire schakelingen.en draagbare elektronische apparaten, met inbegrip van laptops, mobiele telefoons, GPS-systemen, PDA's en vele andere apparaten die steeds kleinere onderdelen blijven vereisen.en time-lag kenmerkenElke veiligheidsserie beschikt over unieke prestatiekenmerken, zoals een lage spanningsdaling en een hoge breekcapaciteit.Nominale spanning voor deze componenten is maximaal 125 VAC/VDC.
Snelle details
Teststandaard: UL248-1 UL248-14
Onderbreking: 50 ampère bij 125 V wisselstroom/stroomstroom
Werktemperatuur: -55 °C ~ +125 °C
Materiaal:
Substraat:keramische/glasbekleding
Beëindiging: met nikkel en tin bekleed
Element: zilver
Soldeermethode:
Terugvloeiend solderen: 260°C, maximaal 10 seconden
Verpakking:

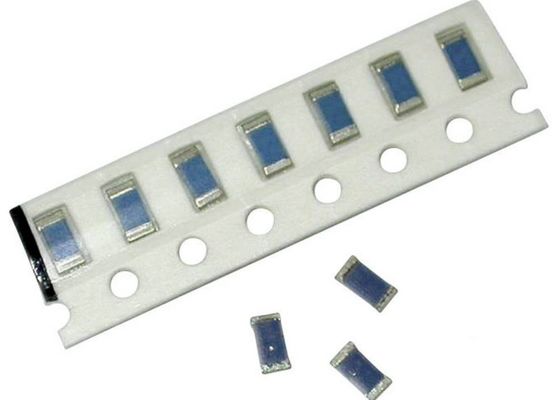

Automatische tape 3000pcs per vul,
90000 stuks per doos
Afmetingin mm
Specificatie
| Catalogus |
Amperen |
Spanning |
Markering |
Integral smelten |
| - Nee, dat is niet waar. |
Rating |
Rating |
(A2.S) |
| 12B0250B |
250 mA |
125 V |
.25 |
0.0035 |
| 12B0375B |
375 mA |
125 V |
E |
0.0011 |
| 12B0500B |
500 mA |
125 V |
0.5 |
0.0020 |
| 12B0750B |
750 mA |
125 V |
.75 |
0.0053 |
| 12B1100B |
1A |
125 V |
1 |
0.0062 |
| 12B1125B |
1.25A |
125 V |
J |
0.022 |
| 12B1150B |
1.5A |
125 V |
1.5 |
0.028 |
Elektrische kenmerken
| Ampere-kwaliteit |
Ampere-kwaliteit |
Openingstijd |
| 250mA ≈ 1,5A |
100% |
4 uur Min. |
| 250mA ≈ 1,5A |
250% |
Maximaal 5 s |
Huidige kenmerken
Toepassingen
- Toepassingen waarbij hoge betrouwbaarheid en beschikbaarheid vereist zijn
- Medische apparatuur
- Aan zee.
- De verdediging.
Milieugegevens
Soldeermethoden terugstroom, golfsoldeerprofiel
Soldeerbaarheid 245°C / 3sec overeenkomstig IEC 60068-2-58, Test Td
Voor de toepassing van de in bijlage I vermelde voorschriften moet de in bijlage I vermelde methode worden toegepast.
Levensduurtest MIL-STD-202, methode 108A 1000h @ 0,60 x In @ 70°C
Test van de luchtvochtigheid bij belasting MIL-STD-202, methode 103B 0,1 x In @ 0,85 r.H @ 85°C
Vochtbestendigheidstest MIL-STD-202, methode 106E (50 cycli in een temp/mister-kamer)
Terminalsterkte MIL-STD-202, methode 211A (afbuiging van het bord 1 mm gedurende 1 minuut)
Thermische schok MIL-STD-202, methode 107D (200 lucht-lucht cycli van -55 tot +125°C)
Resistentie tegen oplosmiddelen MIL-STD-202, methode 215A
Ontvlambaarheid min. UL 94V-1 (volgens EIA/IS-722, test 4.12)
Verlaagde curves
Kenmerken
Stroomcapaciteit van 50 mA tot 25 A
Nominale spanningen tot 125 VAC/VDC
Hoog breekvermogen tot 600 A (interne tests)
Supersnelwerkende (FF), snelwerkende (F) en tijdsvertraging (T)
Precieze, lage verliezen, bestand tegen trillingen en pulsen
