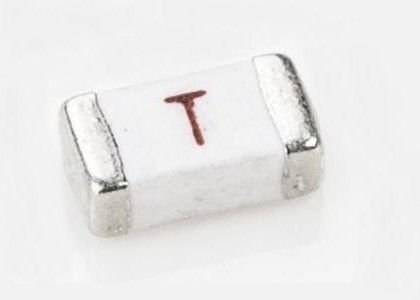

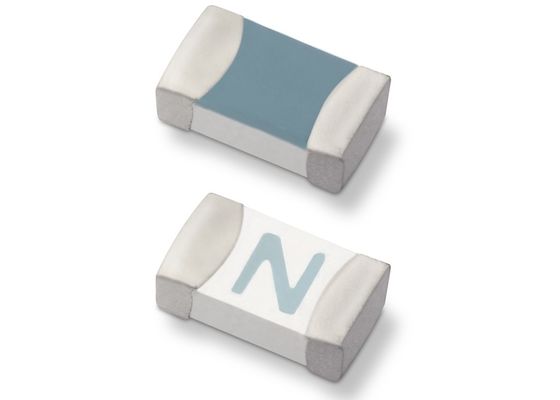

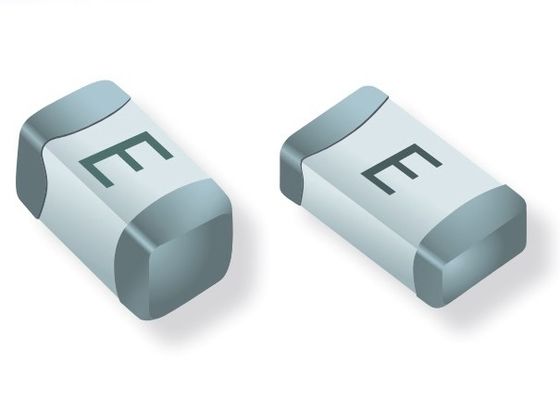

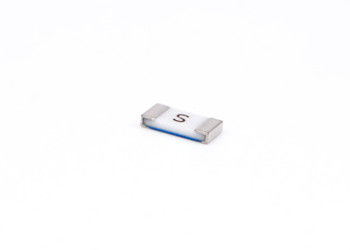

De hoge Toevloedstroom weerstaat de Pauzeoppervlakte van de Tijdvertraging Opzet Spaander Ceramische Zekeringen 12H1500D 32V 1206 Sb 5A

Hoge Inrush Current Tegenstand Tijd Vertraging Tijd Lag Oppervlakte Chip Mount Keramische veiligheden 12H1500D 32V 1206 SB 5A

Beschrijving

De 12H-serie is 100% loodvrij.RoHS-conforme en halogeenvrije veiligheidsseerijen die speciaal zijn ontworpen voor overstromingsbescherming van schakelingen die werken onder hoge werktemperatuur tot 150 °CHet algemene ontwerp zorgt voor uitstekende temperatuurstabiliteit en prestatiebetrouwbaarheid.

Kenmerken

Werktemperatuur van -55 °C tot +150 °C

100% loodvrij, RoHS-conform en halogeenvrij

Geschikt voor zowel lood- als loodvrij reflow / wave soldering

Toepassing

• LCD-displays

• Servers

• Notebooks

• Drukkers

• Scanners

• Data-modems

• Spelconsoles

Grootte(mm)

Specificatie

Vermelding:

1. AC-onderbrekingsvermogen getest bij nominale spanning met eenheidsvermogensfactor. DC-onderbrekingsvermogen getest bij nominale spanning met tijdconstante < 0,8 msec.

2Nominale weerstand gemeten bij < 10% nominale stroom.

3Nominale smelting I2t gemeten bij 1 msec openingstijd.

4Nominale spanningsdaling gemeten bij nominale stroom nadat de temperatuur is gestabiliseerd.

Apparaten die zijn ontworpen om minimaal 4 uur nominale stroom te dragen.Zie “Temperatuurherwaarderingscurve” voor aanvullende informatie over herwaarderingen. Apparaten die zijn ontworpen om met een markeringskode omhoog gemonteerd te worden.

Elektrische kenmerken

Andere

Teststandaard: UL248-1 UL248-14

Onderbrekingsrating:
50 ampère bij 63 V gelijkstroom ((1A~4A)
100 ampère bij 32 V gelijkstroom ((5A)

Werktemperatuur: -55 °C ~ +125 °C

Materiaal:
Substraat:keramische/glasbekleding
Beëindiging: met nikkel en tin bekleed
Element: zilver

Soldeermethode:
Golfsoldering: 260°C, maximaal 10 seconden

Verpakking:
Automatische tape 3000pcs per vul,
90000 stuks per doos

Huidige kenmerken

Temperatuurherwaarderingscurve
