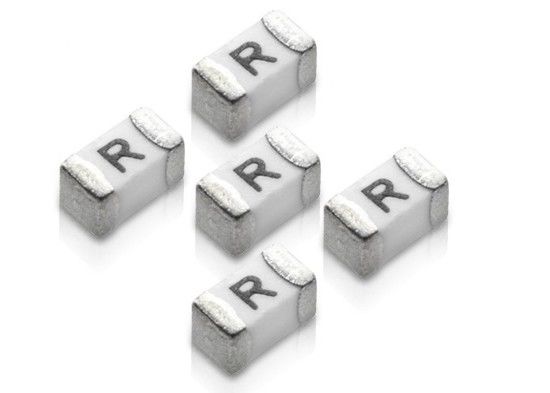

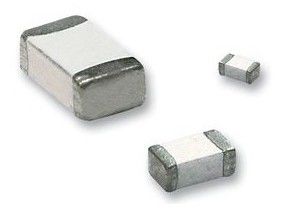

1.6x0.8x0.8mm CQ06LF Type Ceramic Cartridge Chip Fuse 0603 3 Amp 32Vdc Fast Acting
Beschrijving
Ceramic Chip Fuse is het nieuwe innovatieve product met holte structuur dat het element en de holte zijn begraven in keramische lichaam.
Het ontwerp van speciale elementen heeft een uitstekende prestatietolerantie voor inrushstromen en goede fusiegegenmerken.
Ceramic Chip-sluiting is ontwikkeld van maat 1206 en 0603 en heeft fusie-eigenschappen van zeer snel optreden en tijdsvertraging.
Voor een nominale stroom tot 20 A en een nominale spanning tot 125 V kan het een verscheidenheid aan combinaties voor klanten bieden.
Het product is ontworpen volgens een milieuvriendelijk concept, dat niet alleen voldoet aan de RoHS-normen,
Maar ook met UL-veiligheidsgoedkeuring en verschillende landenpatenten, waaronder Taiwan, China, Japan, Duitsland en Amerika.
Het is geschikt voor alle soorten consumentenelektronica.
Kenmerken
Hoogspanning en hoogstroom
Hoge inrush en hoge breekcapaciteit
Snelle boog is gedoofd
Loodvrij en halogeenvrij materiaal
God explosie proof.
Precieze fusetijd en afgesneden grens voltooid
Geschikt voor nominale stroom van 1a tot en met 8a
Goedkeuring UL Erkend 1A tot en met 8A
Onderbrekingscapaciteit 35 ampère bij 63 V gelijkstroom / 60 ampère bij 32 V gelijkstroom
Soldeermethode *Reflow soldering: 260°C, max. 30 sec. *Wave soldering: 260°C, max. 10 sec. *Hand soldering: 350°C, max. 3 sec.

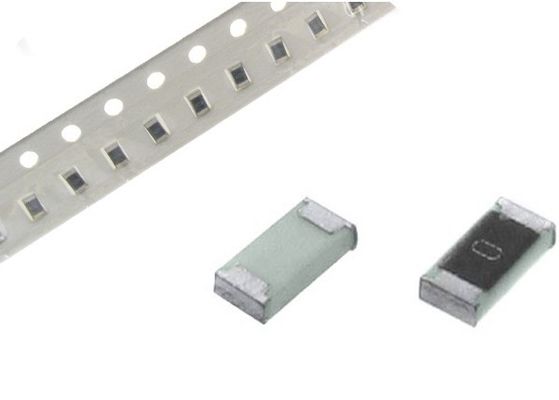

Tape & Reel Hoeveelheid: 4000 stuks per reel
Afmeting
Specificatie
| Productsoort |
Drukwerk |
(A) |
(V) |
koudweerstand |
maximale spanningsdaling |
I2T-waarde |
Breekvermogen |
Gewicht ((een enkel product) |
| CQ06LF 001 |
H |
1A |
32 V |
0.3 |
0 |
0.041 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 002 |
N |
2A |
32 V |
0.066 |
0 |
0.098 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 003 |
P |
3A |
32 V |
0.027 |
0 |
0.187 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 004 |
S |
4A |
32 V |
0.018 |
0 |
0.331 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 005 |
T |
5A |
32 V |
0.012 |
0 |
0.57 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 006 |
U |
6A |
32 V |
0.009 |
0 |
0.752 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 007 |
V |
7A |
32 V |
0.008 |
0 |
1.078 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 008 |
W |
8A |
32 V |
0.006 |
0 |
1.472 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 1.50 |
K |
1.5A |
32 V |
0.16 |
0 |
0.083 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 2.50 |
O |
2.5A |
32 V |
0.038 |
0 |
0.126 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
| CQ06LF 3.50 |
R |
3.5A |
32 V |
0.02 |
0 |
0.258 |
35 ampère bij 63 V gelijkstroom
60 ampère bij 32 V gelijkstroom |
0.0152 |
Elektrische eigenschappen
| Nominale stroom |
1 In |
2 In |
3 In |
10 In |
| Min. |
Maximaal |
Maximaal |
Maximaal |
| 1A tot en met 8A |
4HR |
5 seconden |
00,5 sec. |
0.02 sec. |
Omgevingstemperatuur 25°C
Toepassing
•Mobiele telefoons
•Batteriepakketten
•Digitale camera's
•DVD-spelers
•harde schijven
•Auto-elektronica
Materiaal
Materiaal van de constructie: keramiek
Eindmateriaal: zilver (Ag), nikkel (Ni), tin (Sn)
Fuselement: zilver ((Ag)
Milieuspecificatie
Werktemperatuur - 55 °C tot + 125 °C
Thermische schok--MIL-STD-202G,Methode 107,Voorwaarde B (-65°C tot +125°C)
Vibratie--MIL-STD-202G,Methode 204,Testvoorwaarde C
Vochtbestendigheid--MIL-STD-202G,Methode 106,10 dagcyclus
Soldeerbaarheid-- IPC-J-STD-002C
Verstuiveringen
Wat zijn zekeringen? Ze zijn beschermers die voorkomen dat elektronische en elektrische apparatuur van overbelasting stroom schade.Stroom vloog naar het circuit via zekeringen tot over de specificaties van zekeringen.Op dat moment,de zekering "Blows" en stopt de stroom.
