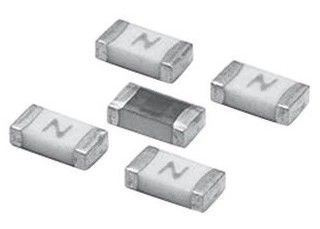

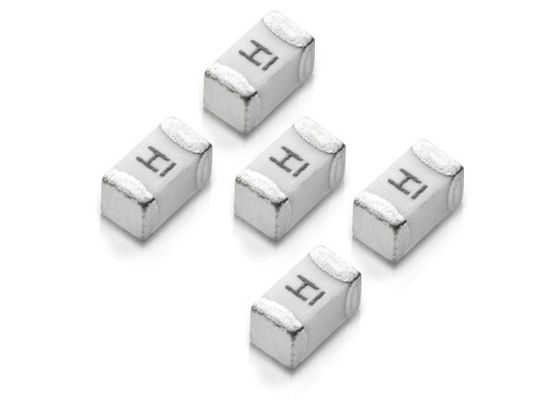

1.6x0.8 mm 0603 Ceramic Chip Package High Inrush Time-Lag Surface Mount Device SMD Fuse CQ06LT
Toepassing: Kleine motoren, draagbare elektronische apparatuur, inlaatpoort, testapparatuur
Kenmerken
a. hoogspanning en hoogstroom
b. Hoge inrush en hoge breekcapaciteit
c. Snelboogverbranding
d. loodvrij en halogeenvrij materiaal
e. Goed ontploffingsbestand
f. Precieze fusetijd en afgesneden grens
g. Geschikt voor nominale stroom van 1A tot 8A
h.goedkeuring UL erkend 1A tot en met 8A
i. Onderbrekingscapaciteit 60 ampère bij 32 V gelijkstroom
j. Soldeermethode: * terugvloeiend solderen: max. 260°C, max. 30 sec. * golfsolderen: max. 260°C, max. 10 sec. * handsolderen: max. 350°C, max. 3 sec.
Milieuspecificatie
Werktemperatuur -55°C tot +125°C
Vibratie MIL-STD-202G, methode 201 ((10-55 Hz, 0,06 inch, totale excursie)
Saltspray MIL-STD-202G, methode 101, testvoorwaarde B (48 uur)
Isolatieweerstand MIL-STD-202G, methode 302, testvoorwaarde A
De testmethode is gebaseerd op de volgende methode:
Thermische schok MIL-STD-202G, methode 107, testvoorwaarde B (-65°C tot +125°C)
Grootte
Specificatie
| Productsoort |
Drukwerk |
(A) |
(V) |
koudweerstand |
maximale spanningsdaling |
I2T-waarde |
Breekvermogen |
Gewicht ((een enkel product) |
| CQ06LT 001 |
H |
1A |
32 V |
0.225 |
0 |
0.13 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 002 |
N |
2A |
32 V |
0.052 |
0 |
0.4 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 003 |
P |
3A |
32 V |
0.026 |
0 |
1.17 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 004 |
S |
4A |
32 V |
0.015 |
0 |
2.21 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 005 |
T |
5A |
32 V |
0.01 |
0 |
2.5 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 006 |
U |
6A |
32 V |
0.007 |
0 |
5.04 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 007 |
V |
7A |
32 V |
0.006 |
0 |
5.212 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 008 |
W |
8A |
32 V |
0.005 |
0 |
7.68 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 1.50 |
K |
1.5A |
32 V |
0.085 |
0 |
0.293 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 2.50 |
O |
2.5A |
32 V |
0.04 |
0 |
0.625 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
| CQ06LT 3.50 |
R |
3.5A |
32 V |
0.022 |
0 |
1.838 |
60 ampère bij 32 V gelijkstroom |
0.0027 |
1.gemeten bij ± 10% van de nominale stroom en 25 °C.
2.Smelten I2 t bij 1000% van de nominale stroom.
Elektrische eigenschappen
| Nominale stroom |
1 In |
2 In |
3 In |
10 In |
| Min. |
Min. |
Max. Max. |
Maximaal |
max. |
| 1A tot en met 8A |
4 uur. |
1 SEC |
120 SEC |
3 SEC |
0.05 sec. |
Fysieke specificatie
Materiaal
Materiaal van de constructie: keramiek
Eindmateriaal: zilver (Ag), nikkel (Ni), tin (Sn)
Fuselement: zilver ((Ag)
Verpakking
1. Tape & Reel: 8mm tape
2Verpakkingsspecificatie: EIA-norm 481-D
3Hoeveelheid: 4000 stuks per rol.
