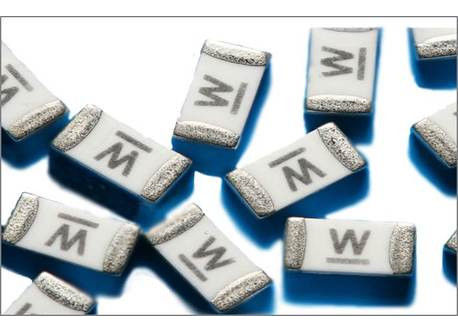

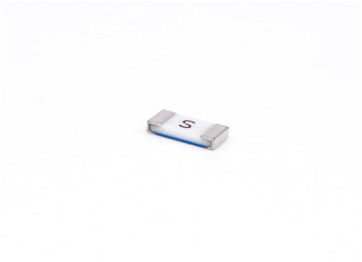

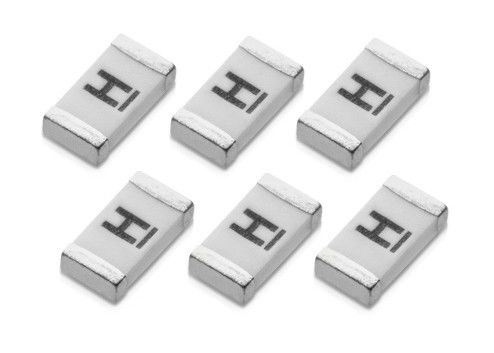

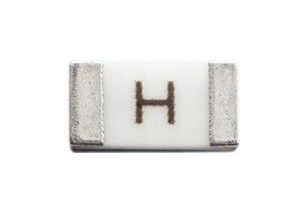

3216 SMD Keramische Slow Blow High Inrush Chip Fuse CQ12LH 3.1x1.6 mm 1-20A 63V 24V Voor Input Power Port
Goedkeuring Erkend onderdeel voor Canada en de VS 1A~20A
Onderbrekende rating
1A tot en met 8A: 100 ampère bij 63 V gelijkstroom
10A tot en met 20A: 150 ampère bij 24 V gelijkstroom
Toepassing
•Mobiele telefoons
•Batteriepakketten
•Digitale camera's
•DVD-spelers
•harde schijven
Elektrische eigenschappen
| Nominale stroom |
1 In |
2 In |
3 In |
8 In |
| Min. |
Min. |
Max. Max. |
Maximaal |
max. |
| 1A~2A |
4 uur. |
1 SEC |
120 SEC |
3 SEC |
0.05 sec. |
Afmeting
Nummering van onderdelen
| Productsoort |
Drukwerk |
(A) |
(V) |
koudweerstand |
maximale spanningsdaling |
I2T-waarde |
Breekcapaciteit |
Gewicht ((een enkel product) |
| CQ12LH 001 |
H |
1A |
63 V |
0.23 |
0 |
0.17 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 002 |
N |
2A |
63 V |
0.075 |
0 |
0.72 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 003 |
P |
3A |
63 V |
0.032 |
0 |
1.35 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 004 |
S |
4A |
63 V |
0.018 |
0 |
2.24 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 005 |
T |
5A |
63 V |
0.013 |
0 |
3 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 006 |
U |
6A |
63 V |
0.009 |
0 |
4.68 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 007 |
V |
7A |
63 V |
0.008 |
0 |
6.37 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 008 |
W |
8A |
63 V |
0.007 |
0 |
8.32 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 010 |
10 |
10A |
24V |
0.006 |
0 |
12 |
150 ampère bij 24 V gelijkstroom |
0.0152 |
| CQ12LH 012 |
12 |
12A |
24V |
0.005 |
0 |
17.28 |
150 ampère bij 24 V gelijkstroom |
0.0152 |
| CQ12LH 015 |
15 |
15A |
24V |
0.003 |
0 |
29.25 |
150 ampère bij 24 V gelijkstroom |
0.0152 |
| CQ12LH 020 |
20 |
20A |
24V |
0.002 |
0 |
52 |
150 ampère bij 24 V gelijkstroom |
0.0152 |
| CQ12LH 1.50 |
K |
1.5A |
63 V |
0.125 |
0 |
0.394 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 2.50 |
O |
2.5A |
63 V |
0.05 |
0 |
0.938 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
| CQ12LH 3.50 |
R |
3.5A |
63 V |
0.027 |
0 |
1.838 |
100 ampère bij 63 V gelijkstroom |
0.0152 |
1.gemeten bij ± 10% van de nominale stroom en 25 °C.
2.Smelten I2t bij 1000% van de huidige nominale.
3.gecertificeerd (cRUus) en op maat gemaakt tot 125V
Kenmerken
a. hoogspanning en hoogstroom
b. Hoge inrush en hoge breekcapaciteit
c. Snelboogverbranding
d. loodvrij en halogeenvrij materiaal
e. Goed ontploffingsbestand
f. Precieze fusetijd en afgesneden grens
g. geschikt voor nominale stroom van 1A ~ 20A
Milieuspecificatie
Werktemperatuur -55°C tot +125°C
Vibratie MIL-STD-202G, methode 201 ((10-55 Hz, 0,06 inch, totale excursie)
Zoutspray MIL-STD-202G, methode 101, testvoorwaarde B (48 uur)
Isolatieweerstand MIL-STD-202G, methode 302, testvoorwaarde A
De testmethode is gebaseerd op de volgende methode:
Thermische schok MIL-STD-202G, methode 107, testvoorwaarde B (-65°C tot +125°C)
Fysieke specificatie
Materiële constructie
Materiaal van het lichaam: keramiek
Eindmateriaal: zilver (Ag), nikkel (Ni), tin (Sn)
Fuselement: zilver ((Ag)
Verpakking
1. Tape & Reel: 8mm tape
2Verpakkingsspecificatie: EIA-norm 481-D
3Hoeveelheid: 4000 stuks per rol.
TYPE van de fusie
Er zijn vier basissoorten zekeringen:
(1)Slow Blow/Time Lag zekering
(2) Dual element trage fuses
(3)Snelwerkende zekers
(4)Zeer snelwerkende zekers
Langzame spanningsbeschermers zijn ideaal voor circuits met een tijdelijke stroomstorm of een stroomstorm.
Deze systemen zijn onder meer:motoren, transformatoren, gloeilampen en capaciteitsbelastingen.Snelwerkende zekers reageren snel en worden gebruikt in circuits zonder voorbijgaande inrushstromen.Zeer snelwerkende zekers hebben vaak zilver gekoppeldOmdat de zekeringen het vermogen moeten hebben om de stroom te beperken, worden deze zekeringen gewoonlijk gebruikt om halfgeleidercircuits te beschermen.
