CQ12LI type 3216 Hoge Huidige Oppervlakte zet Ceramische Zekering 3.1×1.6mm 24V 63V 10A-30A van de Apparatenpauze op

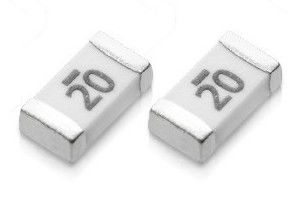

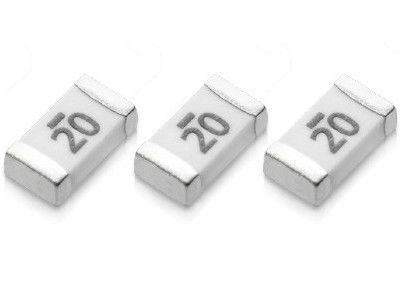

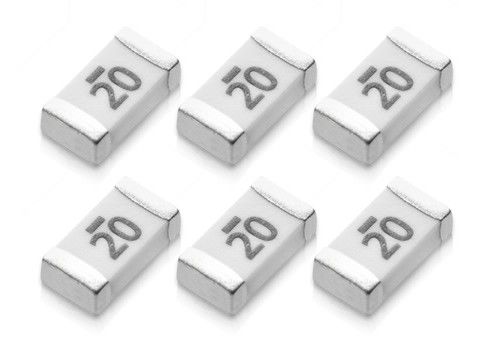

CQ12LI Type 3216 Hoogstroomoppervlakmontageapparaat Time-lag Keramische lont 3.1×1.6mm 24V 63V 10A-30A

Erkenning van goedkeuringComponent voor Canada en de VS 10A~30A

Onderbrekende rating

10A tot en met 25A: 100 ampère bij 63 V wisselstroom/stroomstroom
250 ampère bij 24 V wisselstroom/stroomstroom
35A: 100 ampère bij 24 V wisselstroom/stroomstroom

Toepassing

een spanningsregelaar-module (VRM)

DC-DC-omvormer,

Batterijpakket

Elektrische eigenschappen

Afmeting

Nummering van onderdelen

1. gemeten bij ≤ 10% van de nominale stroom en 25oC.
2Smelt I2t bij 1000% van de huidige waarde.
3. Gecertificeerd (cRUus) en op maat gemaakt tot 125V
4Het testen van toepassingen wordt ten zeerste aanbevolen.

Kenmerken

a. hoogspanning en hoogstroom
b. Hoge inrush en hoge breekcapaciteit
c. Snelboogverbranding
d. loodvrij en halogeenvrij materiaal
e. Goed ontploffingsbestand
f. Precieze fusetijd en afgesneden grens
g. geschikt voor nominale stroom van 1A ~ 20A

Milieuspecificatie

Werktemperatuur -55°C tot +125°C

Vibratie MIL-STD-202G, methode 201 ((10-55 Hz, 0,06 inch, totale excursie)

Saltspray MIL-STD-202G, methode 101, testvoorwaarde B (48 uur)

Isolatieweerstand MIL-STD-202G, methode 302, testvoorwaarde A

De testmethode is gebaseerd op de volgende methode:

Thermische schok MIL-STD-202G, methode 107, testvoorwaarde B (-65°C tot +125°C)

Fysieke specificatie

Materiële constructie

Materiaal van het lichaam: keramiek

Eindmateriaal: zilver (Ag), nikkel (Ni), tin (Sn)

Fuselement: zilver ((Ag)

Verpakking

1. Tape & Reel: 8mm tape

2Verpakkingsspecificatie: EIA-norm 481-D

3Hoeveelheid: 4000 stuks per rol.

Gids voor de selectie van fusie

De zekerheid moet de normale belasting stroom van het circuit te dragen
Het is echter niet zo dat een overstroming een verwarring veroorzaakt.
Als dat gebeurt, moet de zekering de overstroom onderbreken, de energie beperken.
Laat door, en weerstaan de spanning over de zekering tijdens
Om een zekerheid goed te kunnen selecteren, moeten de volgende factoren worden nageleefd:
de volgende factoren worden beschouwd:
(1)Normale werkstroom ((De nominale stroom van een zekering is
meestal 25% verlaagd voor gebruik bij 25% om overlast te voorkomen
Bijvoorbeeld,een zekering met een nominale stroom van 10A is niet
meestal aanbevolen voor werking bij meer dan 7,5 A in een
25% vermindering.)
(2) Overbelastingstroom en smelttijd van de zekering.
(3) Toepassingsspanning ((AC- of gelijkstroomspanning).
(4) Inbrengstromen, stroomstromen, pulsen, startstromen
kenmerken.
(5) Omgevingstemperatuur.
(6)Een toepasselijk normalisatieorgaan is vereist,zoals UL,CSA,
TUV,VDE,PSE en IEC....
Overwegingen: Vermindering van de installatiekosten,gemak van verwijdering,
(7) montage-type/vormfactor, enz.
