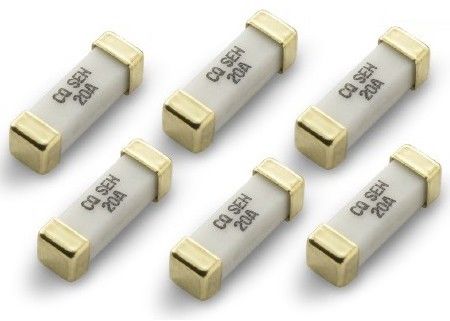

UL goedgekeurde Vierkante Ceramische Gouden Geplateerde Oppervlakte 1032 zet Zekering op ZIJ SEG 500mA-30A 125V 300V 10.1x3.1x3.1mm

UL goedgekeurd 1032 Square Ceramic Gold Plated Surface Mount Fuse SEH SEG 500mA-30A 125V 300V 10.1x3.1x3.1mm

Algemeen

• Op het oppervlak monteren van een hoogstroomsluiting

• Verkrijgbaar in een vermogen van 20 tot 60 ampère

• Hoogere nominale spanning tot 100VDC

• 1032 vierkantvormige oppervlakte

• Werktemperatuurbereik van -55°C tot 125°C

• Verbeterd uithoudingsvermogen bij thermische cycli

• RoHS-conform en halogeenvrij

• Goedkeuring van erkende componenten voor Canada en de VS 0,5A~30A

Toepassing

• Vermogen van het opslagsysteem

• Koelventilator voor pc-server

• Spanningsregelaar module

• stroomvoorziening van het basisstation

• Spanningsregelaar module voor pc-server

• High-end servers / Blade computing

• Batterijbeheersysteem

Elektrische eigenschappen

Onderbrekende rating

0.5A~2A: 60 ampère bij 300 V wisselstroom
100 ampère bij 80 V gelijkstroom
20A: 100 ampère bij 125 V wisselstroom
300 ampère bij 100 V gelijkstroom
25A ~ 30A: 100 ampère bij 125V wisselstroom
100 ampère bij 100 V gelijkstroom

Milieuspecificatie

Werktemperatuur: -55°C tot +125°C
Vibratie:MIL-STD-202G, methode 201 ((10-55 Hz, 0,06 inch, totale excursie)
Zoutsproei:MIL-STD-202G, methode 101, testvoorwaarde B (48 uur)
Isolatieweerstand:MIL-STD-202G, methode 302, testvoorwaarde A
Weerstand tegen soldeerwarmte:MIL-STD-202G, methode 210, testvoorwaarde B (10 seconden bij 260°C)
Thermische schok:MIL-STD-202G, methode 107, testvoorwaarde B (-65°C tot +125°C)

Bestelgegevens

Mechanische afmeting ((mm)

Fysieke specificatie

Materiaal
Karosserie: keramisch
Afsluitingen: Goud geplatte koperen kappen

Verpakking

1Tape & Reel: 24 mm
2Verpakkingsspecificatie: EIA RS-481-2
3Hoeveelheid: 2500 stuks per rol.

Standaard testbord

Glas-epoxide lichaam op dubbele zijde; Platensdikte: 1,6 mm; Dikte van de koperlaag: ≥ 100 μm; Breedte van de koperspuren: één zijde 15 mm en de andere zijde 33 mm
