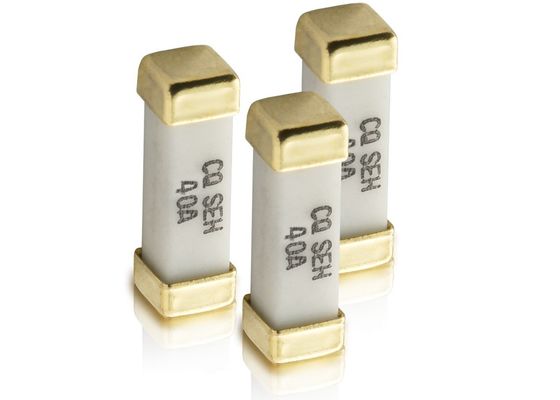

12.3x4.45x4.45mm SEH-serie Goud geplatte koperen doppen SMD fusie 60V 40A vierkant keramiek voor opslag systeem stroom
Fysieke specificatie
Materiaal
Karosserie: keramisch
Afsluitingen: Goud geplatte koperen kappen
Verpakking
1Tape & Reel: 24 mm
2Verpakkingsspecificatie: EIA RS-481-2
3Hoeveelheid: 1500 stuks per rol.
Toepassing
Vermogen van het opslagsysteem
Koelventilator
Batterijbeheer systeem (BMS)
Serververmogen
Goedkeuring:Erkend onderdeel voor Canada en de VS 40A
Onderbrekingscapaciteit: 40A: 600 ampère bij 60 V gelijkstroom
Elektrische eigenschappen
| Nominale stroom |
1 In |
2 In |
| - Min. |
Max, ik ben er klaar voor. |
| 40A |
4 uur |
60 seconden. |
Milieuspecificatie
| Werktemperatuur |
-55°C tot +125°C |
| Vibratie |
MIL-STD-202G, methode 201 ((10-55 Hz, 0,06 inch, totale excursie) |
| Zoutsproei |
MIL-STD-202G, methode 101, testvoorwaarde B (48 uur) |
| Isolatieweerstand |
De testmethode is gebaseerd op de volgende methode: |
| Weerstand tegen soldeerwarmte |
MIL-STD-202G, methode 210, testvoorwaarde B (10 sec, bij 260°C) |
| Thermische schok |
De testmethode is gebaseerd op de volgende methode: |
Mechanische afmeting ((mm)
Nummering van onderdelen
| PN |
Amperen
Rating
[ In ]
|
Spanning
Rating
(V)
|
Nominale
Resistentie
Koele Ohm |
Nominale
Smelten I2t
A2 Sec. |
| SEH 040 |
40A |
60 V |
0.0014 |
570.00 |
Kruis
| Aolittel |
BUSSMANN |
LITTELFUSE |
Belfuse |
AEM |
| SEF |
6125FA |
451/453 |
SSQ |
AF2 2410 |
| SET |
6125TD |
452/454 |
SST |
- Wat is er? |
Verklaring van elektrische kenmerken
Het vermogen van de veiligheidsbeschermers om stroom te dragen wordt getest bij 25°C en wordt beïnvloed door de veranderde omgevingstemperatuur.De veiligheidsbeschermer werkt bij een hogere omgevingstemperatuur;de levensduur van de zekering wordt verkortOmgekeerd verlengt het werken bij een lagere temperatuur de levensduur van de zekering.
1)NORMALE huidige toestand
Fuse van het UL-type:
Max.stroomvermindering van de zekering ((In) =
R.M.S. stroom/temp.factor x UL-marge ((0,75 vast)
IEC-type zekeringstekens:
Max.stroomvermindering van de zekering ((In)
= gemeten rms-stroom/ ((temp.factorx IEC-marge ((0,9 vaste))
2) BREKKKAPACTIFICiteit
Als een zekerheid veilig wordt onderbroken bij de maximale stroom en de maximale nominale spanning (inclusief minder dan de maximale nominale spanning), zal het uiterlijk van de zekerheid niet worden gewijzigd.
3)Klasse-spanning
Het gebruik van meer dan de nominale spanning van de zekering in het circuit zal het vermogen van de zekering om overbelastingstroom veilig te verwijderen verminderen.de veiligheidssluiting met een ratingspanning van 250 V kan worden gebruikt in circuits van minder dan 250 V.
4)AMPERE Kwadratische seconden, I2t
Ii is de maat van de warmte-energie die in een circuit ontstaat tijdens het schonen van de zekering. Het kan worden uitgedrukt als "smelting I2t ""arc" of de som daarvan als "clearing"."I" staat voor effectieve doorlaatstroom (RMS)T staat voor smelttijd.
