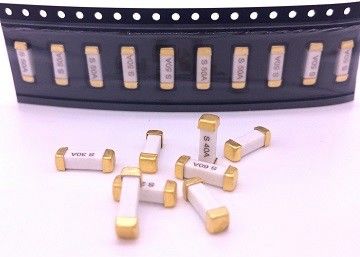

UL CUL 10.1mmx 3.1mm 4012 Fast-Acting Chip Fuse CQ40LF 500mA-40A 600VAC 350VDC Met hoge inrush hoge breekcapaciteit
Toepassing
• Vermogen van het opslagsysteem
• Koelventilator voor pc-server
• Spanningsregelaar module
• stroomvoorziening van het basisstation
• Spanningsregelaar module voor pc-server
• High-end servers / Blade computing
• Batterijbeheersysteem
Hoofdkenmerken
• Op het oppervlak monteren van een hoogstroomsluiting
• Verkrijgbaar in een vermogen van 20 tot 60 ampère
• Hoogere nominale spanning tot 100VDC
• 10,25 × 3,20 (mm) vierkant oppervlak bevestiging
• Werktemperatuurbereik van -55°C tot 125°C
• Verbeterd uithoudingsvermogen bij thermische cycli
• RoHS-conform en halogeenvrij
Materialen en afmetingen
Materiaal van de constructie: keramiek
Eindmateriaal: zilver (Ag), nikkel (Ni), tin (Sn)
Fuselement: zilver ((Ag)
Aanbevolen landpatroon - terugvloeiende soldeer
Eenheid: mm
| |
L2 |
L1 |
W |
| 1-30A |
6.1 |
3.25 |
3.43 |
Nummering van onderdelen
Systemen voor delennummers
CQ40LF 001
CQ40LF -- Serie
001 -- AMP-code (zie onderstaande tabel)
| PN |
Amperen
Rating
[ In ] |
Spanning
Rating
(V) |
Nominale
Resistentie
Koele Ohm |
Nominale
Smelten
Een sec. |
| CQ40LF.500 |
500 mA |
600VAC
350VDC
|
0.3510 |
2.300 |
| CQ40LF1.25 |
1.25A |
0.0750 |
17.000 |
| CQ40LF002 |
2A |
0.0560 |
37.000 |
| CQ40LF020 |
20A |
0.0050 |
30.000 |
| CQ40LF030 |
30A |
0.0025 |
96.000 |
| CQ40LF040 |
40A |
0.0019 |
600.000 |
Elektrische eigenschappen
| Nominale stroom |
1 In |
2 In |
| - Min. |
Max, ik ben er klaar voor. |
| 0.5-40A |
4 uur |
Vijf seconden. |
Omgevingstemperatuur 25°C
Onderbrekende rating
0.5A~40A:
150 ampère bij 350 V gelijkstroom
150 ampère bij 600 V wisselstroom
Soldeermethode
* Terugvloeiend solderen: 260°C, maximaal 30 seconden.
*Golfsoldering: 260°C, maximaal 10 seconden.
* Handsoldering: 350°C, maximaal 3 seconden.
Specificatie van band en spoel
Tape & Reel Hoeveelheid: 1000pcs/reel
| Artikel 1 |
W |
P |
E |
F |
P1 |
D |
D1 |
| Criterium |
16.00 |
8.00 |
1.75 |
7.50 |
2.00 |
1.50 |
1.50 |
| Tolerantie |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
±0.05 |
±0.10 |
±0.10 |
| Artikel 1 |
P0 |
10P0 |
A0 |
B0 |
K.O. |
t |
| Criterium |
4.00 |
4.00 |
3.52 |
10.58 |
1.50 |
0.30 |
| Tolerantie |
±0.10 |
0.20 |
±0.10 |
±0.10 |
±0.10 |
±0.05 |
Milieuspecificatie
| Werktemperatuur |
-55°C tot +125°C |
| Vibratie |
MIL-STD-202G, methode 201 ((10-55 Hz, 0,06 inch, totale excursie) |
| Zoutsproei |
MIL-STD-202G, methode 101, testvoorwaarde B (48 uur) |
| Isolatieweerstand |
De testmethode is gebaseerd op de volgende methode: |
| Weerstand tegen soldeerwarmte |
MIL-STD-202G, methode 210, testvoorwaarde B (10 sec, bij 260°C) |
| Thermische schok |
De testmethode is gebaseerd op de volgende methode: |
Bewaarplaats
De omgevingstemperatuur moet tussen 5°C en 30°C liggen.
De voor opslag aanbevolen relatieve vochtigheid ligt tussen 25% en 60%.
Gesloten plastic zakken met droogmiddel mogen worden gebruikt om de oxidatie van de afwerking te verminderen en mogen alleen voor gebruik worden geopend.
De producten mogen niet worden opgeslagen in ruimtes waar schadelijke gassen met zwavel of chloor aanwezig zijn.
