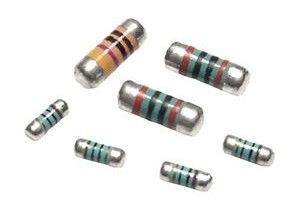

Anti-surge loodloze 0204 0207 0309 SMD Fusible Wire Wound MELF Carbon Metal Film Resistors 0.125W 0.25W 0.5W 1W 2W
Metal Electrode Leadless Face (MELF) Resistors zijn rond of cilindrisch van vorm.De eindpunten van MELF-weerstanden zijn met kracht gemonteerde stalen doppen met een Sn-geplatte afsluitingEr zijn ook onderdelen beschikbaar in Zero-Ohm-waarde.
Notities
* MELF is de afkorting voor Metal Electrode Leadless Face.
* 90/10 gelaste eindkappen.
* Geschikt voor reflow en wave soldering.
* Voldoet aan of overtreft EIAJ 8009, EIA PDP 100.
* Krachttrapjes van staal zijn met tin geplatteerd.
* De band is van kunststof.
Ingediende aanvraag
Deze norm is van toepassing op elektrische lichtbronnen, schakelvoorraden, opladers, communicatieapparatuur, medische elektronische apparatuur, test- en meetapparatuur, auto's.
Vervanging van plug-in-weerstanden in elektronische apparatuur zoals elektronica, industriële producten en huishoudelijke apparaten.
Kenmerken
1) Gebruik niet-brandbare / epoxy hars coatings met veiligheidskenmerken van niet-brandbare en isolerende;
2) Miniaturisatie voor plaatsing met hoge dichtheid;
3) Voldoen aan de eisen van loodvrije (Pb) en loodhoudende soldeerprocessen;
4) Kan worden gebruikt in automatische oppervlakte-montage (SMD) assemblage systemen. Geschikt voor automatisch lassen door golfsoldering en reflow soldering;
5) SMD-geactiveerde structuur
6)Vlambestendige meerlagige coating gelijkwaardig aan UL 94 V-0
7)Vlambestendige eigenschap die gelijkwaardig is aan de UL 1412-test voor overbelasting
8) Verbeterde lasplaats is betrouwbaar tegen overspanning
9)Producten voldoen aan de RoHS-vereisten en bevatten geen door het Europees Agentschap voor chemische stoffen geïdentificeerde zeer zorgwekkende stoffen
10) Specificaties volgens IEC 60115-1, 60115-4
Dimensionele tekening
| Grootte |
Afmeting ((mm) |
| L |
D1 |
D2 Max. |
| 0204 |
3.5±0.2 |
1.1±0.1 |
1.4±0.2 |
| 0207 |
5.9±0.2 |
1.7±0.1 |
2.1±0.2 |
| 0309 |
Eenvoudige dop 8,5 ± 0.2
Dubbele dop 8,7 ± 0.2
|
2.5±0.1 |
Eenvoudige dop 3,1 ± 0.2
Dubbele dop 3.0±0.2
|
Materiaalinformatie
| Code |
Naam |
Materiaal |
| 1 |
Verpakkingen |
Niet-brandbare / epoxyharscoating |
| 2 |
Kleurenring |
Vlamvertragende coating |
| 3 |
Snijdraad |
- Dat is... |
| 4 |
Fuselement |
met een breedte van niet meer dan 15 mm |
| 5 |
Magnetische staaf |
Aluminium keramische carrosserie / weerstandsfolie |
| 6 |
Hoofdstuk |
met een breedte van niet meer dan 15 mm |
Nummering van onderdelen
KNPM: Naam van de serie
1: Vermogen -- 0,125 W,0.25W,0.5W, 1W, 2W.
100: weerstandswaarde -- E24 normale weerstand
J: Tolerantie van weerstand -- F=±1%, G=±2%, J=±5%
S: Groottecode -- Het is normale grootte zonder code; S-kleine grootte; X-ultra-kleine grootte.
Elektrische specificaties
| Grootte Type |
Vermogenbereik ((70C) |
Temperatuurbereik °C |
Isolatiespanning V |
Weerstandsbereik ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125W
0.25WS
0.5W-X
|
-55 ₹ 155 |
200 |
MFM 0,1·2,2M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25W
0.5W-S
1W-X
|
-55 ₹ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
-55 ₹ 155 |
350 |
KNPM 0,22 ¢ 300
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Algemene gegevens
| Nominale weerstandstoestand |
± 5% |
| Klimaatcategorie |
55/155/21 |
| Lage luchtdruk |
8.5 kPa |
| Stabiliteitsniveau |
5% |
| Verandering van de weerstand |
Grenswaarde |
| Langetermijntest |
± 5%R+0,1Ω |
| Kortetermijntest |
± (1% R + 0,05 Ω) |
| Nominale stroom |
I2 ((A) = P ((W) / R ((Ω) |
Afmeting van de band
| Grootte |
φA
(mm)
|
φB
(mm)
|
φC
(mm)
|
W |
T |
QTY (pcs) |
| 0204 |
179 ± 2 |
60 ± 2 |
13 ± 0.5 |
9 ± 1 |
12 ± 0.5 |
3000 |
| 0207 |
179/330±2 |
90 ± 2 |
13 ± 0.5 |
10 ± 1 |
14.5±1 |
2000/5000 |
| 0309 |
330 ± 2 |
90 ± 2 |
13 ± 0.5 |
16 ± 1 |
19.5±1 |
2500 |
Papiergrootte
| Grootte |
Afmeting ((mm) |
| Een |
B. |
W |
E |
F |
| 0204 |
1.6±0.2 |
3.8±0.2 |
8.0±0.2 |
1.75±0.1 |
5.25±0.1 |
| 0207 |
2.4±0.2 |
6.0±0.2 |
12.0±0.2 |
1.75±0.1 |
7.25±0.1 |
| 0309 |
3.6±0.2 |
8.9±0.2 |
16.0±0.2 |
1.75±0.1 |
9.25±0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
1.65±0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
2.5±0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5±0.1 |
3.5±0.1 |
Kleurenmarkering
| Kleur |
Eerste cijfer |
Tweede cijfer |
Derde cijfer |
Maloutiplier |
Tolerantie |
| Zwart |
0 |
0 |
0 |
100 |
- |
| Bruin |
1 |
1 |
1 |
101 |
± 1 |
| Rood |
2 |
2 |
2 |
102 |
±2 |
| Oranje |
3 |
3 |
3 |
103 |
- |
| Geel |
4 |
4 |
4 |
104 |
- |
| Groen |
5 |
5 |
5 |
105 |
±0.5 |
| Blauw |
6 |
6 |
6 |
106 |
±0.25 |
| Violet |
7 |
7 |
7 |
107 |
±0.1 |
| Grijs |
8 |
8 |
8 |
108 |
- |
| Wit |
9 |
9 |
9 |
109 |
- |
| Goud |
- |
- |
- |
10-1 |
± 5 |
| Slipper |
- |
- |
- |
10-2 |
± 10 |
| Gewoon |
- |
- |
- |
- |
- |
Betrouwbaarheidstest
| Kenmerken |
Testomstandigheden |
Beperkingen |
| Korte overbelasting |
IEC 60115-1 4.13 5 seconden 2,5x nominale spanning (niet hoger dan maximale overbelastingspanning) |
± 2% |
| Leven in vochtigheid |
IEC 60115-1 4.24 56 dagen nominale belasting (niet hoger dan maximale werkspanning) bij (40±2) °C en (93±3)% relatieve vochtigheid |
|
| Laadduur 1000 uur |
IEC 60115-1 4.25.1 Nominale belasting (niet hoger dan maximale werkspanning) met 1,5 uur ON, 0,5 uur OFF, bij (70±2) °C |
± 5% |
| Weerstand tegen soldeerwarmte |
IEC 60115-1 4.18.2 Dompel de weerstand in een soldeerbad gemeten op (260±5) °C en houd deze 10±1 seconden vast |
± 1% |
| Soldeerbaarheid |
IEC 60115-1 4.17.2 Na (230±3) °C/(2±0,2) seconden met toegepaste stroom bedekt soldeergebied |
95% Min. |
| Vibratie |
IEC 60115 4.22 Zes uur in elke parallelle en axiale richting met een eenvoudige harmonische beweging met een amplitude van 0,75 mm en 10 tot 500 Hz. |
± 1% |
| Warmtebestandheid |
IEC 60115-1 4.25.3 1000 uur bij 200 °C zonder belasting |
± 1% |
| Thermische schok |
IEC 60115-1 4.19 -55°C 30 minuten, +155°C 30 minuten, 5 cycli |
± 3% |
| Overspanningstest |
Spanning = 12.000PR DC P is het nominale vermogen, R is de weerstandswaarde, de spanning is niet hoger dan aan de rechterkant. |
± 5% |
