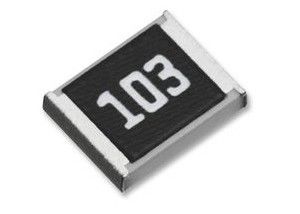

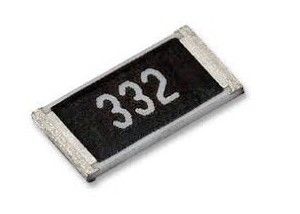

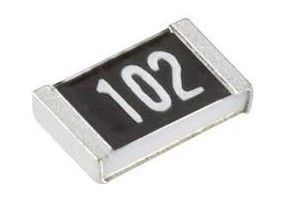

0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% Algemene het Doel LEIDENE van SMD Spaanderweerstand 1Ω~22MΩ±5% 1210 1218 1812 2010 2512

20000PCS/Reel
MOQ
Onderhandelbaar
Prijs
0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% Algemene het Doel LEIDENE van SMD Spaanderweerstand 1Ω~22MΩ±5% 1210 1218 1812 2010 2512
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Naam: LED-chipweerstand
grootte: 0201~2512
Tolerantie: F: ±1% J: ±5%
Vermogenscategorie: 1/20W~1W
Temperatuurbereik: -55~+155℃
Weerstandswaaier: 1Ω~22MΩ
Markeren:

de oppervlakte zet resettable zekering op

,

de oppervlakte zet thermische zekering op

Basis informatie
Plaats van herkomst: China
Modelnummer: LED
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Band in spoel
Levertijd: 2 weken
Betalingscondities: T / T, Western Union
Levering vermogen: 100KKPCS per Maand
Productomschrijving


0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% Algemene het Doel LEIDENE van SMD Spaanderweerstand 1Ω~22MΩ±5% 1210 1218 1812 2010 2512


Eigenschappen

Kleine grootte en ligtweight met groottewaaier per internationale norm
De Aolittelproducten voldoen aan milieu-eis overeenkomstig SONY van code nr. Ss-00259 voor verwant niet in 8 schadelijke materialen.
Hoogst stabiel in de opzettende toepassing van de auto-plaatsingsoppervlakte
Compatibel systeem met zowel golf het solderen als terugvloeiing het solderen


Configuratie

0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% Algemene het Doel LEIDENE van SMD Spaanderweerstand 1Ω~22MΩ±5% 1210 1218 1812 2010 2512 0


Afmetingen ((eenheid: mm))

Grootte L W T C D
0201 0,60 ±0.03 0,30 ±0.03 0,23 ±0.03 0,15 ±0.05 0,15 ±0.05
0402 1.00 ±0.10 0,50 ±0.05 0,35 ±0.05 0,20 ±0.10 0,25 ±0.10
0603 1.60 ±0.10 0,80 ±0.10 0,45 ±0.10 0,25 ±0.15 0,30 ±0.15
0805 2.00 ±0.10 1.25 ±0.10 0,50 ±0.10 0,35 ±0.20 0,30 ±0.20
1206 3.10 ±0.10 1.60 ±0.10 0,55 ±0.10 0,45 ±0.20 0,40 ±0.20
1210 3.10 ±0.10 2.50 ±0.10 0,55 ±0.10 0,45 ±0.25 0,45 ±0.25
1218 3.10 ±0.10 4.60 ±0.10 0,55 ±0.10 0,45 ±0.25 0,45 ±0.25
1812 4.60 ±0.10 3.00 ±0.10 0,55 ±0.10 0,55 ±0.25 0,50 ±0.25
2010 5.00 ±0.20 2.50 ±0.15 0,55 ±0.10 0,60 ±0.25 0,50 ±0.25
2512 6.35 ±0.20 3.10 ±0.15 0,55 ±0.10 0,60 ±0.25 0,60 ±0.25



De Kromme van machtsderating

0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% Algemene het Doel LEIDENE van SMD Spaanderweerstand 1Ω~22MΩ±5% 1210 1218 1812 2010 2512 1
Voor weerstanden in omgevingstemperatuur boven 70℃ in werking worden gesteld, moet de machtsclassificatie zijn derated overeenkomstig de hieronder kromme die.


Elektroclassificaties

Grootte 0201 0402 0603 0805 1206 1210 1812 1218 2010 2512
Machtsclassificatie bij 70℃ 1/20W 1/16W 1/10W 1/8W 1/4W 1/3W 1/2W 1W 1/2W 1W
Maximum RCWV 15V 50V 50V 150V 200V 200V 200V 200V 200V 200V
Maximum Overbelastingsvoltage 30V 100V 100V 300V 400V 400V 400V 400V 400V 400V
Verbindingsdraad<50m> 0.5A 1A 1A 1A 2A 2A 2A 2A 2A 2A
Werkende Temperatuurwaaier -55~+155℃


Standaardweerstandswaaier

0Ω 0~50mΩ
±1% (e-96) 1Ω~2.2MΩ
±5% (e-24) 1Ω~3.3MΩ voor 0201 0402,1Ω~22MΩ voor rust grootte

*The het werk het voltage wordt berekend gebaseerd op de weerstandswaarde na de formule van V=√ (P*R) of in zijn maximummate zoals hierboven vermeld.
* Het overbelastingsvoltage wordt berekend gebaseerd op de weerstandswaarde na de formule van V=2.5√ (P*R) of in de maximummate van I zoals hierboven vermeld.


Solderende Temperatuurkromme


0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% Algemene het Doel LEIDENE van SMD Spaanderweerstand 1Ω~22MΩ±5% 1210 1218 1812 2010 2512 2


Specificatie en Testmethodes

PUNT SPECIFICATIE TESTMETHODE
Solderability Over 95% van beëindiging moet met soldeersel worden behandeld JIS C 5201 4,17/mil-std-202G METHODE Terugvloeiing 4,17 die van 208H/van CEI 60115-1 solderen: Badtemperatuur: (235±5) ℃, Onderdompelingstijd: (2±0.5) s-GOLF die solderen: Badtemperatuur: (270±10) ℃, Onderdompelingstijd: (2±0.5) s
Weerstand tegen Soldeerselhitte J, G: △ R ≦ ± (1% + 0.1Ω) F: △R≦± (0,5% + 0.05Ω) Geen mechanische schade JIS C 5201 4,18/mil-std-202G METHODE 210F/CEI 60115-1 4,18 zal de temperatuur van het soldeerselbad (260±5) ℃ zijn, zal de onderdompelingstijd (5±0.5) s of (10±1) s zoals die door de detailspecificatie zijn wordt voorgeschreven
Temperatuurcoëfficiënt van Weerstand: (TCR)

(0402 & 0201): 1Ω~10Ω; >3.3M: ±400ppm/℃10Ω (exclusief 10Ω) ~3.3M: ±200ppm/℃
(0603 of hierboven):
1Ω~10Ω; >1M: ±200ppm/℃10Ω (excluding10Ω) ~1M: ±100ppm/℃

JIS C 5201 4,8/MIL-STD-202G METHODE 304/CEI 60115-1 4,8

Het temperatuurkenmerk of de temperatuurcoëfficiënt van weerstand worden niet gespecificeerd voor weerstandswaarden van minder dan 5R ten gevolge van moeilijkheid van nauwkeurige meting

Korte tijdoverbelasting J, G: △ R ≦ ± (2% + 0.1Ω) F: △ R ≦ ± (1% + 0.05Ω)

JIS C 5201 4.13/IEC 60115-1 4,13
2.5×Rated voltage of Max. Overbelastingsvoltage voor 5 seconden. maatregelenweerstand na 30 minuten

De Vochtigheid van het ladingsleven

J, G: △ R ≦ ± (3% + 0.1Ω)
F: △ R ≦ ± (1% + 0.05Ω)

JIS C 5201 4.24/mil-std-202G Methode 106G/CEI 60115-1 4,24
Handhaaf de temperatuur van de weerstand bij relatieve vochtigheid van 40±2℃ en 90~95%-met de toegepaste nominale spanning. Cyclus 1,5 u en WEG voor 0,5 u for1000+48/-0 uren. Na uur 1~4, meet de weerstandswaarde.

Laad het Leven J, G: △ R ≦ ± (3% + 0.1Ω) F: △ R ≦ ± (1% + 0.05Ω)

JIS C 5201 4.25/mil-std-202G Methode 108A/CEI 60115-1 4,25
De weerstanden zullen aan een duurzaamheidstest van 42 dagen (1000h) bij een omgevingstemperatuur worden onderworpen van tussen 15℃ amd 35℃.

Temperatuurcyclus J, G: △ R ≦ ± (1% + 0.1Ω) F: △R≦± (0,5% + 0.05Ω) Geen mechanische schade

JIS C 5201 4.19/mil-std-202G Methode 107G /IEC 60115-1 4,19
Herhaal als volgt 5 cycli -65℃ (30 min.) +25℃ (2~3 min.) +125℃ (30 min.) +25℃ (2~3 min.)

Isolatieweerstand Tussen beëindiging en deklaag moet over 1000MΩ zijn

JIS C 5201 4,6/mil-std-202G Methode 302/CEI 60115-1 4,6
Testvoltage: 100±15V

Buigende Sterkte J, G: △ R ≦ ± (1% + 0.1Ω) F: △R≦± (0,5% + 0.05Ω) Geen mechanische schade

JIS C 5201 4,33/mil-std-202G Methode 211A/CEI 60115-1 4,33
De weerstandsverandering na bended op 90mm PCB. Kromming: 4mm for1206



Noteringen

0201 0402 0603 0805 1206 1Ω~2.2MΩ ±1% Algemene het Doel LEIDENE van SMD Spaanderweerstand 1Ω~22MΩ±5% 1210 1218 1812 2010 2512 3
1.1 geen noteringen op 0201 en 0402. De noteringen op de andere grootte worden uitgedrukt door een 3 cijfercode in zijn nauwkeurige waarde. B.V.: 6R8=6.8Ω; 100=10×100 =10Ω; 472=47×102 =4700Ω=4.7KΩ.

1.2
a. de noteringen op grootte 0805, 1206 worden en hierboven uitgedrukt door een code met 4 digits.
B.V.: 82R5=82.5Ω; 1000=100×100 =100Ω; 2212=221×102 =22100Ω=22.1KΩ.
b. de noteringen op 0603 ±1% (CEI e-96 Reeksen) worden uitgedrukt door een 3 cijfercode; de eerste twee cijfers vertegenwoordigen de waardecode en de laatste hoofdletter vertegenwoordigt de multiplicator.
Het coderingssysteem van de e-96 reeksen is als volgt:

Weerstand Code
100 01
102 02
105 03
107 04


Multiplicatorcode

Code A B C D E F G X Y Z
Multiplicator 100 101 102 103 104 105 106 10-1 10-2 10-3

B.V.: 01Y=100× 10-2=1Ω; 68A=499×100 =499Ω; 02D=102×103 =102KΩ

c.Any de weerstandswaarden van 1%-tolerantie maar inbegrepen niet in de e-96 reeksen, de waardenoteringen zijn hetzelfde als tolerantie +/-5% met de etikettering van identificatie. B.V.: 120=12×100 =12Ω; 475=47×105 =4.7MΩ.

d.Marking van het 0 Ohm is de weerstand ‚0‘ met zijn waardegamma van 0-50mΩ. Geen die tolerantie op het productetiket wordt getoond.

Pakkethoeveelheid

Grootte Verpakking Q'ty
0201 10Kpcs/Reel
0402 10Kpcs/Reel
0603 5Kpcs/Reel
0805
1206
1210
1218 4Kpcs/Reel
1812
2010
2512

Opslagvoorwaarde

Temperatuur: 10~30℃

Vochtigheid: 30%-75%

Opslagtijd: 1 jaar
