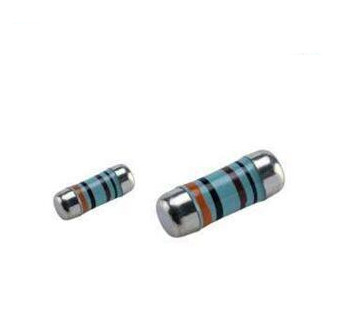

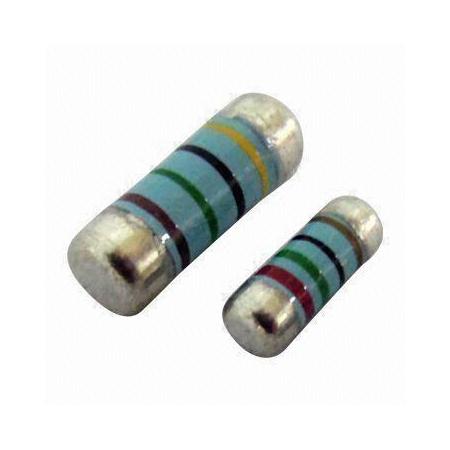

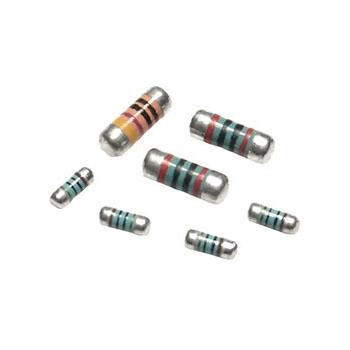

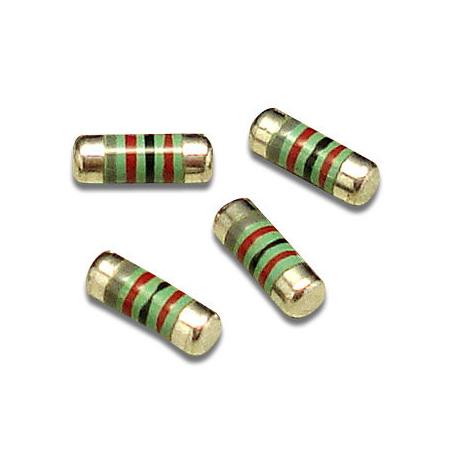

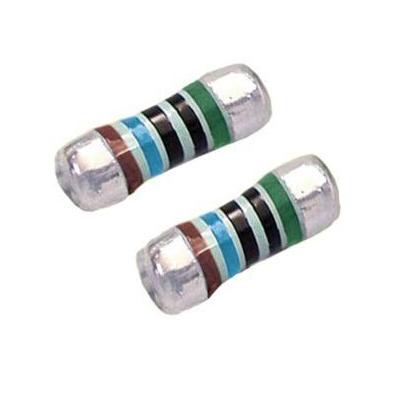

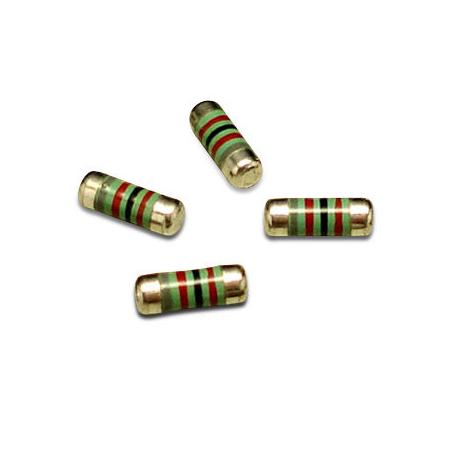

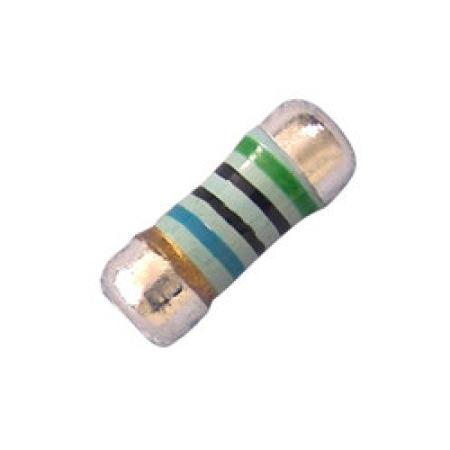

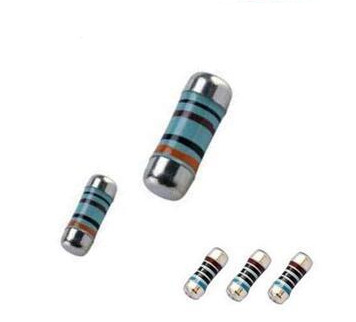

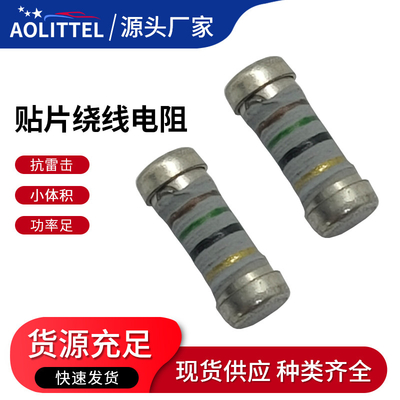

MELF Fusible Wirewound Film Vaste weerstand
Omvang van MELF Fusible Wirewound Film Fixed Resistor
Deze norm is van toepassing op elektrische lichtbronnen, schakelvoorraden, opladers, communicatieapparatuur, medische elektronische apparatuur, test- en meetapparatuur, auto's.
Vervanging van plug-in-weerstanden in elektronische apparatuur zoals elektronica, industriële producten en huishoudelijke apparaten.
Kenmerken van de MELF-fuseerbare wirewound film vaste weerstand
1) Gebruik niet-brandbare / epoxy hars coatings met veiligheidskenmerken van niet-brandbare en isolerende;
2) Miniaturisatie voor plaatsing met hoge dichtheid;
3) Voldoen aan de eisen van loodvrije (Pb) en loodhoudende soldeerprocessen;
4) Geschikt voor automatisch solderen door golfsoldering en reflow soldering
Vermogenvermindering van MELF Fusible Wirewound Film Fixed Resistor
Structuurdimensie van MELF Fusible Wirewound Film Fixed Resistor
| Grootte |
Afmeting ((mm) |
| L |
D1 |
D2 Max. |
| 0204 |
3.5±0.2 |
1.1±0.1 |
1.4±0.2 |
| 0207 |
5.9±0.2 |
1.7±0.1 |
2.1±0.2 |
| 0309 |
Eenvoudige dop 8,5 ± 0.2
Dubbele dop 8,7 ± 0.2
|
2.5±0.1 |
Eenvoudige dop 3,1 ± 0.2
Dubbele dop 3.0±0.2
|
Materialenlijst van MELF Fusible Wirewound Film Fixed Resistor
| Code |
Naam |
Materiaal |
| 1 |
Verpakkingen |
Niet-brandbare / epoxyharscoating |
| 2 |
Kleurenring |
Vlamvertragende coating |
| 3 |
Snijdraad |
- Dat is... |
| 4 |
Fuselement |
met een breedte van niet meer dan 15 mm |
| 5 |
Magnetische staaf |
Aluminium keramische carrosserie / weerstandsfolie |
| 6 |
Hoofdstuk |
met een breedte van niet meer dan 15 mm |
Deelnummering van de MELF Fusible Wirewound Film Fixed Resistor
KNPM: Naam van de serie
1: Vermogen -- 0,125 W,0.25W,0.5W, 1W, 2W.
100: weerstandswaarde -- E24 normale weerstand
J: Tolerantie van weerstand -- F=±1%, G=±2%, J=±5%
S: Groottecode -- Het is normale grootte zonder code; S-kleine grootte; X-ultra-kleine grootte.
Elektrische prestaties van MELF Fusible Wirewound Film Fixed Resistor
| Grootte Type |
Vermogenbereik ((70C) |
Temperatuurbereik°C |
Isolatiespanning V |
Weerstandsbereik ((Ω) |
| ±1%, ±2%, ±5% |
| 0204 |
0.125W
0.25WS
0.5W-X
|
- 55 ¢ 155 |
200 |
MFM 0,1·2,2M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0207 |
0.25W
0.5W-S
1W-X
|
- 55 ¢ 155 |
250 |
KNPM 0,22 ‰ 100
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
| 0309 |
0. 5W
1W-S
2W-X
|
- 55 ¢ 155 |
350 |
KNPM 0,22 ¢ 300
MFM 0,0110M
CFM 1 ¢10M
MOFM 1 ¢ 10K
|
Algemene gegevens van MELF Fusible Wirewound Film Fixed Resistor
| Nominale weerstandstoestand |
± 5% |
| Klimaatcategorie |
55/155/21 |
| Lage luchtdruk |
8.5 kPa |
| Stabiliteitsniveau |
5% |
| Verandering van de weerstand |
Grenswaarde |
| Langetermijntest |
± 5%R+0,1Ω |
| Kortetermijntest |
± (1% R + 0,05 Ω) |
| Nominale stroom |
I2 ((A) = P ((W) / R ((Ω) |

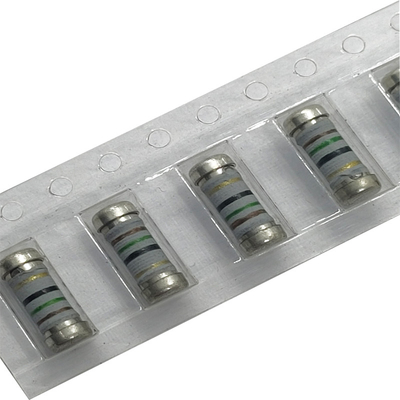

Pakkethoeveelheid en afmeting van MELF Fusible Wirewound Film Fixed Resistor
9.1 Afmeting van de band
| Grootte |
φA
(mm)
|
φB
(mm)
|
φC
(mm)
|
W |
T |
QTY (pcs) |
| 0204 |
179 ± 2 |
60 ± 2 |
13 ± 0.5 |
9 ± 1 |
12 ± 0.5 |
3000 |
| 0207 |
179/330±2 |
90 ± 2 |
13 ± 0.5 |
10 ± 1 |
14.5±1 |
2000/5000 |
| 0309 |
330 ± 2 |
90 ± 2 |
13 ± 0.5 |
16 ± 1 |
19.5±1 |
2500 |
9.2 Papierformaat van MELF Fusible Wirewound Film Fixed Resistor
| Grootte |
Afmeting ((mm) |
| Een |
B. |
W |
E |
F |
| 0204 |
1.6±0.2 |
3.8±0.2 |
8.0±0.2 |
1.75±0.1 |
5.25±0.1 |
| 0207 |
2.4±0.2 |
6.0±0.2 |
12.0±0.2 |
1.75±0.1 |
7.25±0.1 |
| 0309 |
3.6±0.2 |
8.9±0.2 |
16.0±0.2 |
1.75±0.1 |
9.25±0.1 |
| |
P0 |
P1 |
P2 |
D0 |
T |
| 0204 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
1.65±0.1 |
| 0207 |
4.0±0.1 |
4.0±0.1 |
2.0±0.1 |
1.5±0.1 |
2.5±0.1 |
| 0309 |
4.0±0.1 |
8.0±0.1 |
2.0±0.1 |
1.5±0.1 |
3.5±0.1 |
Kleurenmarkering van MELF Fusible Wirewound Film Fixed Resistor
| Kleur |
Eerste cijfer |
Tweede cijfer |
Derde cijfer |
Maloutiplier |
Tolerantie |
| Zwart |
0 |
0 |
0 |
100 |
- |
| Bruin |
1 |
1 |
1 |
101 |
± 1 |
| Rood |
2 |
2 |
2 |
102 |
±2 |
| Oranje |
3 |
3 |
3 |
103 |
- |
| Geel |
4 |
4 |
4 |
104 |
- |
| Groen |
5 |
5 |
5 |
105 |
±0.5 |
| Blauw |
6 |
6 |
6 |
106 |
±0.25 |
| Violet |
7 |
7 |
7 |
107 |
±0.1 |
| Grijs |
8 |
8 |
8 |
108 |
- |
| Wit |
9 |
9 |
9 |
109 |
- |
| Goud |
- |
- |
- |
10-1 |
± 5 |
| Slipper |
- |
- |
- |
10-2. |
± 10 |
| Gewoon |
- |
- |
- |
- |
- |
Prestatiespecificaties van MELF Fusible Wirewound Film Fixed Resistor
| Kenmerken |
Testomstandigheden |
Beperkingen |
| Korte overbelasting |
IEC 60115-1 4.13 5 seconden 2,5x nominale spanning (niet hoger dan maximale overbelastingspanning) |
± 2% |
| Leven in vochtigheid |
IEC 60115-1 4.24 56 dagen nominale belasting (niet hoger dan maximale werkspanning) bij (40±2) °C en (93±3)% relatieve vochtigheid |
|
| Laadduur 1000 uur |
IEC 60115-1 4.25.1 Nominale belasting (niet hoger dan maximale werkspanning) met 1,5 uur ON, 0,5 uur OFF, bij (70±2) °C |
± 5% |
| Weerstand tegen soldeerwarmte |
IEC 60115-1 4.18.2 Dompel de weerstand in een soldeerbad gemeten op (260±5) °C en houd deze 10±1 seconden vast |
± 1% |
| Soldeerbaarheid |
IEC 60115-1 4.17.2 Na (230±3) °C/(2±0,2) seconden met toegepaste stroom bedekt soldeergebied |
95% Min. |
| Vibratie |
IEC 60115 4.22 Zes uur in elke parallelle en axiale richting met een eenvoudige harmonische beweging met een amplitude van 0,75 mm en 10 tot 500 Hz. |
± 1% |
| Warmtebestandheid |
IEC 60115-1 4.25.3 1000 uur bij 200 °C zonder belasting |
± 1% |
| Thermische schok |
IEC 60115-1 4.19 -55°C 30 minuten, +155°C 30 minuten, 5 cycli |
± 3% |
| Overspanningstest |
Overspanning =DC P is het nominale vermogen, R is de weerstandswaarde, de spanning is niet hoger dan aan de rechterkant. |
± 5% |
