Van de de Temperatuurcoëfficiënt van MZ31 16P Positieve Thermistor 18MM PTC Thermistorweerstand MZ21- P500RMN

Modelnummer:MZ31 serie 15P, 16P,19P type

Functie:PTC thermistor Speciaal voor overstromings- en overbelastingbescherming van lassen.

Technische parameters van PTC-thermistor voor overbelastingbescherming van lasmachines:

16P nominale R25-weerstand: conventionele 6 Ω, ook 3,7 Ω, 5 Ω, 7 Ω, 10 Ω, 12 Ω, 15 Ω

15P, 19P nominale weerstand: conventionele 15P 101R-100Ω, 19P 101R-100Ω, ook 39 Ω, 50 Ω, 120 Ω

Toestaan van afwijking van de weerstand R25: 100 Ω ± 30%, andere: ± 25 %

Nominaal vermogen: 0,5 W

De bovenstaande drie modellen worden allemaal gebruikt voor overstromingsbescherming van lasmachines, gewoon verschillende lasmachine-grootte gebruiken verschillende PTC-thermistormodellen.

MZ31 serie 15P, 16P, 19P PTC thermistors zijn miljoenenvoudig veilig thermistors van automatische circuit bescherming, herwinbaarheid, herhaald gebruik en geen trigger,geluid of beschermend onderdeel dat automatisch kan beschermen en herstellen tegen abnormale temperatuur en stroom,die "auto-restore-sluiting" en "tienduizendvoudige-sluiting" werd genoemd. Herstelbaarheid, herhaald gebruik, en geen trekker, geluid of vonken.

Wanneer het circuit in normale toestand is, is de door de PTC-thermistor passerende stroom kleiner dan de nominale stroom en is de PTC-thermistor normaal en is de weerstand klein.Het heeft geen invloed op de normale werking van het beschermde circuitWanneer het circuit uitvalt en de stroom de nominale stroom sterk overschrijdt, wordt de PTC-thermistor plotseling verwarmd en bevindt hij zich in een staat van hoge weerstand.Het circuit is afgesloten om het circuit te beschermen tegen beschadigingWanneer de storing is opgelost, keert de PTC thermistor automatisch terug naar een lage weerstand en gaat het circuit weer normaal.

IV Algemene afmeting van de MZ31 MZ32 PTC thermistor SY 16P

V Kenmerken Curve van de MZ31 MZ32 PTC thermistor SY 16P

VII Voordeel van de MZ31 MZ32 PTC thermistor SY 16P

1Automatische schakeling, kan gestaag worden hervat.

2.contactloos, geluidsloos en vlamloos,

3.reageert snel,

4. met een betere prestatie van de overspanningsbescherming,

5.een breed werkspanningsbereik,

6.kleine constante weerstand,

7.laag nominale stroom,

8.kleine weerstand, kleine grootte,

9.stabiel voor een lange tijd,

10.het is niet nodig om de stroomvoorziening na overbelasting te herstellen,

11.breed werktemperatuurbereik, 0 ~ +60°C (V=Vmax), -25 ~ +125°C (V=0),

12- RoHS-compatibel.

Speciale PTC-thermistor voor overbelastingbescherming van lasmachines

Uiterlijk en afmetingen ((In: mm)

15P thermistor:

De doorsnede van het eindproduct is 15,5-16,0 mm, de vormgrootte is 16 mm.

De voetsafstand is 7,5 ± 0,5 mm.

Voetlengte: de lengte van de gesneden voet is 5 mm.

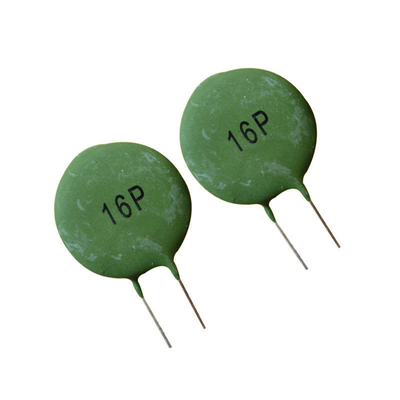

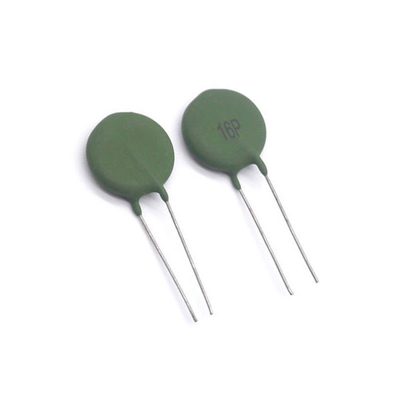

16P-thermistor: eindproduct met een diameter van 17 tot 17,5 mm, vormgrootte 20 mm.

Voetafstand 5 ± 0,5 mm.

Voetlengte: de lengte van de gesneden voet is 8 mm.

19P thermistor:

De doorsnede van het eindproduct is 17,5 tot 18,0 mm, de vormgrootte is 20 mm.

De voetsafstand is 7,5 ± 0,5 mm.

Voetlengte: de lengte van de gesneden voet is 6 mm.

16P is dunner dan 15P en 19P is dikker dan 15P en 16P.


VIII Toepassing van de MZ31 MZ32 PTC thermistor SY 16P

Inverter lassen is steeds populairder in de wereld, omdat de technologie die nodig is voor de productie, echter een goede bescherming kan verzekeren inverter lassen machine goed functioneert op lange termijn.We kunnen alle componenten leveren voor overstromingsbescherming / overspanningsbeschermingHieronder is een lijst van onze klanten voor uw referentie:

VIIII Vervaardigingsproces van de MZ31 MZ32 PTC thermistor SY 16P

Weegwerk ⇒ Ballenfreeswerk ⇒ Presinteren ⇒ Granulatie ⇒ Vormen ⇒ Sinteren ⇒ Elektrode toevoegen ⇒ Weerstand
sorteren ⇒ drukleiding ⇒ isolatie van het pakket ⇒ montage ⇒ weerstand tegen spanningsdetectie ⇒ weerstand
Inspectie ⇒ Eindinspectie ⇒ Verpakking ⇒ Opbergen.


X Ander onderdeelnummer van de MZ31 MZ32 PTC thermistor SY 16P

MZ11-10N12RH250,MZ11-10N18RH265,MZ11-10N22RH265,MZ11-10P15RH265,MZ11-10P39RH265
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde gegevens moeten worden verzameld in een van de volgende verzamelingen:
WMZ12A-10RM180,WMZ12A-10RM220,WMZ12A-12RM090,WMZ12A-12RM170,WMZ12A-15RM070,
WMZ12A-15RM130,WMZ12A-15RM145,WMZ12A-15RM160,WMZ12A-15RM200,WMZ12A-18RM150,
WMZ12A-20RM070,MZ212A-20RM085,MZ23-20RM100,MZ25-20RM145,WMZ12A-22RM100,
WMZ12A-22RM120,WMZ12A-22RM130,WMZ12A-22RM180,MZ25-25RM055,MZ25-25RM060,
WMZ12A-25RM065,MZ25-25RM085,MZ25-25RM100,MZ25-25RM120,WMZ12A-33RM110,WMZ12A-35RM060,
MZ23-35RM090,WMZ12A-39RM085,WMZ12A-39RM100,MZ23-40RM080,WMZ12A-47RM055,WMZ12A-47RM090,
WMZ12A-50RM060,MZ23-50RM070,MZ23-50RM075,WMZ12A-55RM060-MZ23-55RM070,WMZ12A-62RM050,
WMZ12A-62RM075, WMZ12A-68RM045, WMZ12A-68RM050, WMZ12A-68RM055, WMZ12A-68RM060,
De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde gegevens moeten worden verzameld in een van de volgende verzamelingen:
WMZ12A-101M040, WMZ12A-101M045, WMZ12A-101M050, WMZ12A-101M055, WMZ12A-121M030,
De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde gegevens moeten worden verzameld in een van de volgende verzamelingen:
WMZ12A-151M040,WMZ12A-221M020,WMZ12A-221M025,WMZ12A-471M006,WMZ12A-681M005,
WMZ12A-102M004, WMZ12A-152M003, WMZ12A-222M002
