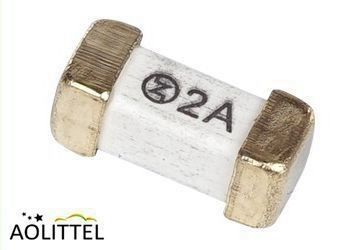

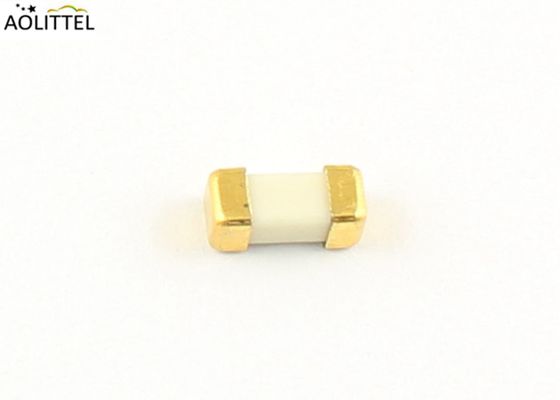

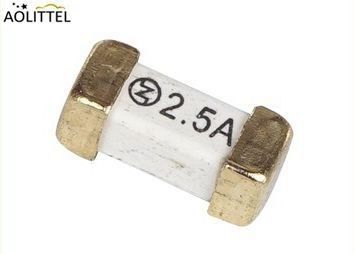

6125 2410 1808 Draad in de lucht tijd vertraging Suface Mount Fuse 250V 2A
Overzicht
Voor een breed scala aan toepassingen voor overstromingsbescherming zijn kleine, op het oppervlak gemonteerde zekeringen beschikbaar.Het bevorderen van een veilige omgeving voor elektronische en elektrische apparatuur, onze eenmalige chip veiligheden bieden prestatie stabiliteit om toepassingen te ondersteunen met stroom ratings van.5A tot 20A.
De volgende categorieën zijn bedoeld:
Download- Het is...
Ao littel biedt ook de telecom FT600-sluiting voor telecommunicatietoepassingen aan.Deze telecomsluiting helpt aan de Noord-Amerikaanse eisen voor overstromingsbescherming te voldoen,waaronder Telcordia, GR-1089,TIA-968-A (voorheen FCC Deel 68), en UL60950 3e editie
Het meerlagig ontwerp 2410 ((6125) is een Wire-In-Air SMD-sluiting die zeer geschikt is voor toepassingen op secundair niveau boven de huidige bescherming.
Vergeleken met onze rechte draad element ontwerp 2410SFV zekering met normale golfdraad ontwerp zekering.
de eigenschappen samen met een uitstekende stootstroomvermogen.
De PCB-assemblagetechnologie werd geïntroduceerd in het ontwerp en de productie van 2410-sekuraties.We bereikten op loodvrij volledig en geen einde cap vallen van het risico in vergelijking met de traditionele keramische lichaam met eind cap lont.
| Au littel Surface Mount Fuse Familielid |
| - Nee, dat is niet waar. |
Grootte |
Blaas. |
Spanning |
Seires |
| 1 |
0603 |
Snel blazen |
32 V |
06.000 |
| 2 |
0603 |
Tijdvertraging |
32 V |
06.100 |
| 3 |
1206 |
Snel blazen |
32 V |
12.000 |
| 4 |
1206 |
Tijdvertraging |
32 V |
12.100 |
| 5 |
6125 |
Tijdvertraging |
250 V |
SET |
| 6 |
6125 |
Snel blazen |
250 V |
SEF |
| 7 |
2410 |
Snel blazen |
125 V |
SFE |
| 8 |
2410 |
Tijdvertraging |
125 V |
STE |
| 9 |
1808 |
Snel blazen |
300 V |
SSF |
| 10 |
1808 |
Tijdvertraging |
300 V |
SST |
| 9 |
1032 |
Tijdvertraging |
125 V |
R1032 |
| 10 |
1032 |
Snel blazen |
125 V |
R1032 |
Voordelen
• Zeer snel werkend bij 200% overbelasting
• Uitstekend vermogen om stroom te weerstaan
• Hoge betrouwbaarheid en veerkracht
• Sterke eigenschappen voor boogdekking
• Koperen terminal met nikkel- en tinplaat
Productkenmerken
• Tijdvertraging oppervlakte bevestiging veiligheidssignaal met Small 2410 Footprint
• Voldoet aan de norm EIA/IS-722
• Compatibel met soldeeronderdompeling
• 250V-spanning (200mA tot 30A)
• Hoge onderbrekende kijkcijfers
• Ontworpen volgens de IEC 60127-4-vereiste voor universele modulaire veiligheidsstukken
• Een breed temperatuurbereik van -55°C tot 125°C
• IEC 61000-4-5 2e ed. Overspanningstest conform (1.2 x 50us/8x20us combinatiegolf 500V/250A voor < 25W lampcategorie) ¢ 3A en hoger alleen
• Halogeenvrij, RoHS-conform en 100% loodvrij
• Koperen of koperlegeringen
Toepassing
• Industriële apparatuur
• LCD/PDP-tv
• achterlichtomvormer
• Stroomvoorziening
• Telecomsysteem
• Netwerken
• Spelsystemen
• Witte goederen
• Automobilerij
Vorm en afmetingen (mm)
Specificatie
| Deel nr. |
Ampere-kwaliteit |
Standaardspanning |
Breekcapaciteit |
Nominale koudeweerstand (ohm) |
I2TMelting Integral ((A2.S) |
Goedkeuringen van het agentschap |
| UL |
CUL |
| SET0200 |
200 mA |
250 VAC |
50A@300VAC 50A@250VAC 200A@125VAC |
0.92 |
0.125 |
● |
● |
| SET0250 |
250 mA |
0.86 |
0.145 |
● |
● |
| SET0300 |
300 mA |
0.62 |
0.162 |
● |
● |
| SET0315 |
315 mA |
0.55 |
0.189 |
● |
● |
| SET0375 |
375 mA |
0.47 |
0.2 |
● |
● |
| SET0400 |
400 mA |
0.38 |
0.238 |
● |
● |
| SET0500 |
500 mA |
0.32 |
0.275 |
● |
● |
| SET0600 |
600 mA |
0.285 |
0.47 |
● |
● |
| SET0630 |
630 mA |
0.256 |
0.566 |
● |
● |
| SET0700 |
700 mA |
0.208 |
0.805 |
● |
● |
| SET0750 |
750 mA |
0.175 |
1.24 |
● |
● |
| SET0800 |
800 mA |
0.155 |
1.88 |
● |
● |
| SET1100 |
1A |
0.148 |
3.5 |
● |
● |
| SET1125 |
1.25A |
0.102 |
4.76 |
● |
● |
| SET1150 |
1.5A |
0.085 |
6.305 |
● |
● |
| SET1160 |
1.6A |
0.075 |
6.505 |
● |
● |
| SET1200 |
2A |
0.044 |
8.95 |
● |
● |
| SET1250 |
2.5A |
0.043 |
16.025 |
● |
● |
| SET1300 |
3A |
0.033 |
21.56 |
● |
● |
| SET1315 |
3.15A |
0.029 |
22.75 |
● |
● |
| SET1350 |
3.5A |
0.027 |
27.05 |
● |
● |
| SET1400 |
4A |
0.025 |
31.808 |
● |
● |
| SET1500 |
5A |
0.019 |
40.25 |
● |
● |
| SET1600 |
6A |
0.018 |
67.245 |
● |
● |
| SET1630 |
6.3A |
0.017 |
73.55 |
● |
● |
| SET1700 |
7A |
0.015 |
76.28 |
● |
● |
| SET1800 |
8A |
80.75 |
○ |
○ |
| SET2100 |
10A |
0.014 |
110.38 |
○ |
○ |
| SET2120 |
12A |
0.013 |
158.08 |
○ |
○ |
| SET2150 |
15A |
0.012 |
160.68 |
○ |
○ |
| SET2200 |
20A |
166.58 |
○ |
○ |
| SET2300 |
30A |
0.011 |
170.56 |
○ |
○ |
- Deze onderdelen moeten worden aangepast aan de onderdelen met een koudweerstand en een I2t-waarde die nog niet zijn vastgesteld vanwege de veiligheidselementen.
- DC-koudweerstand wordt gemeten bij < 10% van de nominale stroom bij een omgevingstemperatuur van 25 °C;
- b. "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur" of "technische apparatuur";
- Min onderbrekende rating: 1.35 * In.
Productkenmerken
|
Nee, dat is niet zo.
|
Artikel 1
|
Content
|
Referentie-normen
|
| 1 |
Markering van het product
|
Merk, Ampere-kwaliteit |
Aan kleine markeringstandaarden |
| 2 |
Werktemperatuur
|
-55°C tot 125°C |
IEC 60068-2-1/2 |
| 3 |
Soldeerbaarheid
|
T=240°C±5°C, t=3sec±0,5sec, dekking ≥95% |
Voor de toepassing van deze richtlijn wordt het gebruik van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode van de methode. |
| 4 |
Weerstand tegen soldeerwarmte
|
10 seconden bij 260°C |
De testmethode is gebaseerd op de volgende methode: |
| 5 |
Isolatieweerstand (na opening)
|
10,000 ohm minimaal |
De testmethode is gebaseerd op de volgende methode: |
| 6 |
Thermische schok
|
5 cycli, -65°C / +125°C, 15 minuten bij elk extreme |
De testmethode is gebaseerd op de volgende methode: |
| 7 |
Mechanische schok
|
100G ′s piek gedurende 6 milliseconden, 3 cycli |
De testmethode is gebaseerd op de volgende methode: |
| 8 |
Vibratie
|
0Amplitude, 10-55 Hz in 1 min. 2 uur per XYZ=6 uur |
Voor de toepassing van deze richtlijn wordt het gebruik van de volgende methode gewaarborgd: |
| 9 |
Vochtbestendigheid
|
10 cycli |
Mil-STD-202, methode 106 |
| 10 |
Zoutsproei
|
5% zoutoplossing, 48 uur |
De testmethode is gebaseerd op de volgende methode: |
Fusie-kenmerken
| % van Ampere-rating ((In) |
Versmelttijd |
| 100% * In |
Vier uur Min. |
| 200% * In |
Maximaal 120 seconden. |
| 1000% * In |
10 min. |
Verpakking

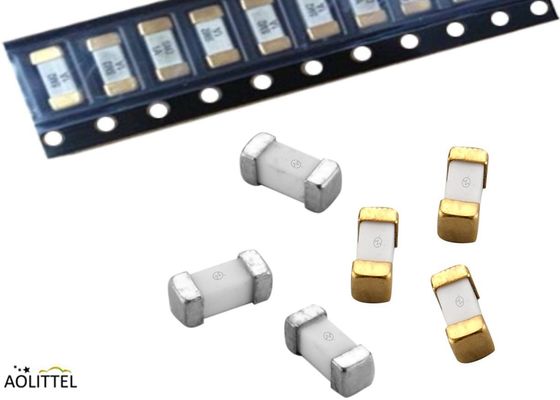

Tape in rollen; 1000 stuks in 7 inch diameter rollen, 12 mm breed tape, EIA-norm 481
Flowchart voor de selectie van oppervlakte-fuse
De fundamentele overwegingen voor de selectie van veiligheidsvoorraden worden echter weergegeven in het in figuur 6 gepresenteerde stroomschema.
zal u helpen een zekerheid te kiezen die het beste past bij uw toepassingsomstandigheden.
Stap 1
Gebruik standaard steady-state derating (75%) [Ifuse ≥ Isys/0.75] ⇒ Gebruik temperatuur derating [Ifuse ≥ Isys/0.75/Ktemp] ⇒ Steady State Fuse Current Rating ⇒ Stap 2 ️Pulsegolfvorm bepalen door I2t te berekenen ⇒ Stap 3 ️Pulsecyclusvermindering toepassen ⇒ Stap 4 ️Pulse temperatuur toepassen
Vermindering ⇒ Stap 5 ️ Vermindering toepassen voor variatie in het circuit ⇒ Stap 6 ️ Selecteer fusie-stroom
Beoordeling van de pulsmiddelen ⇒ Stap 7 Selecteer de stroombeoordeling van de zuiger (gebruik een hogere waarde tussen stap 1 en stap 6) ⇒ Stap 8 Check de stroombeoordeling
Het selecteren van op de oppervlakte gemonteerde lontjes
De selectie van een SMD-sluiting lijkt eenvoudig, in die zin dat je er een kiest die een stroom heeft die iets hoger is dan de besturingsstroom van je systeem in het slechtste geval.Er zijn afnemende overwegingen voor de werkstroom en de toepassingstemperatuur.Aanschakelen en andere systeemoperaties (zoals veranderingen van de processorsnelheid of het opstarten van de motor) veroorzaken stroompieken die ook bij de selectie van een zekering in aanmerking moeten worden genomen.Dus het kiezen van de juiste zekering voor uw toepassing is niet zo eenvoudig als het kennen van de nominale stroom getrokken door het systeem.
Temperatuurvergelijking van de oppervlakte van de fusie
Een SMD-sluiting is een temperatuurgevoelig apparaat.Bij de keuze van de ratingsstroom van de zekering moet rekening worden gehouden met de werktemperatuur.. De thermische afbraakcurve voor oppervlakteverbindingen is weergegeven in onderstaande figuur.Gebruik het om het afnemende percentage te bepalen op basis van de werktemperatuur en toe te passen op de afnemende systeemstroom.
