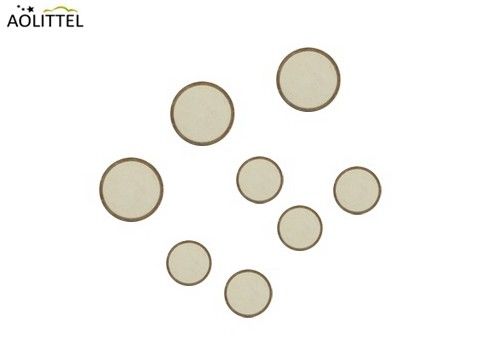

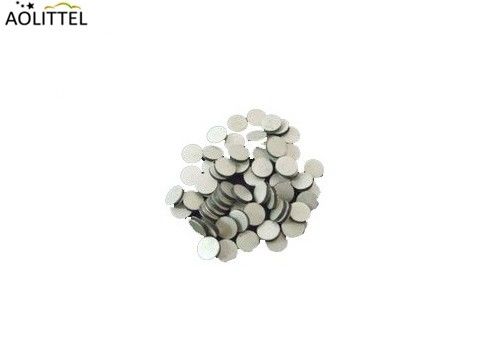

4.8mm Diameter Loodloze blote schijf NTC Thermistor 520 Ohm 10% 2850K Voor automotive temperatuur sensor
Algemeen
Aolittel loodloze schijfthermistoren bieden uitstekende thermische en elektrische stabiliteit met een breed scala aan weerstandswaarden die op basis van de materiële eigenschappen en de eisen van de klant kunnen worden aangepast.Deze onderdelen zijn ideaal voor verschillende algemene toepassingen en automotive toepassingen (AEC-Q200)Verkrijgbaar in aangepaste schijfgroottes en meerdere temperatuurstabiliteitsopties.
Dit type product wordt veel gebruikt in de automobielindustrie en in de consumentenindustrie. De metallisatie bedekt volledig de oppervlakken van de thermistor.De bijzonder vlakke en gladde oppervlakken zorgen voor een uitstekend elektrisch en thermisch contact onder druk.
De volgende categorieën zijn bedoeld:
Download- Het is...
Afmeting
| Deelnummer |
D ((mm) |
T(mm) |
| MF12-521K |
4.6-5.0 |
1.1-1.3 |
Belangrijkste elektrische eigenschappen
| Nulvermogen bij 25°C |
520 ± 10% Ω |
| Beta-waarde |
2850 ± 3% 0K |
| Dissipatiefactor (δ) |
≥ 4,5 MW/°C |
| Temperatuurtijdconstante (t) |
≤ 20S |
| Werktemperatuurbereik |
-40 ̊+125°C |
Elektrische kenmerken
| Posten |
Testvereisten en methode |
Prestatievereisten |
| Nulvermogen bij 25°C |
Omgevingstemperatuur: 25 °C ± 2 °CEen) Met gelijkstroomspanning aanbrengen, maar de thermistor niet verwarmen en dan testen. |
520 ± 10%Ω |
| Beta-waarde |
De testweerstand bij 25°C en 50°C wordt vervolgens als volgt berekend:
B=ln(R25/R50)/(1/298.15-1/323.15)
R25= weerstand bij 25,0±0,2°C
R50= weerstand bij 50,0±0,2°C
|
2850 ± 3%0K |
| Constante thermische dissipatie |
In kamertemperatuur verbruikt vermogen mw/°C bij elke toename van 1 graad |
≥ 4,5 MW/°C |
|
Temperatuurtijdconstante
|
De tijd die nodig is vanaf de aanvankelijke temperatuurdaling tot 63,2% van de temperatuurwaarde (85°C →47,1°C) |
≤ 20S |
Mechanische eigenschappen
| Posten |
Testomstandigheden en -methoden |
Prestatievereisten |
| Soldeerbaarheid |
Temperatuur van gesmolten tinbad:255±5°C
Tijd:2.0±0,5 s
Onderdompeling diepte: 6 mm afstand van het lichaam
|
Vrije stroom en loodoplosmiddel natmaken voor een goede lasbaarheid |
| Weerstand tegen soldeerwarmte |
Onderdompelingsdiepte: 6 mm van het lichaam
Temperatuur: 350 ± 5°C
Tijd:3.5 ± 0,5 sec.
|
△R/R≤±10% |
Omgevings- en duurzaamheidstest
| Steady State vochtig en warm |
In de omgeving plaatsen, temperatuur 40 ± 2 °C, vochtigheid 90 ± 95% R.H. gedurende 42 dagen, uitnemen en 1 uur tot 2 uur in kamertemperatuur plaatsen, vervolgens testen |
Geen zichtbare mechanische schade
△R/R ≤ ± 20%
|
|
Tijdelijke fietsproeven
|
5 cycli zoals hieronder aangegeven, vervolgens uitnemen en 1 uur tot 2 uur op kamertemperatuur plaatsen, vervolgens testen
| Temperatuur ((°C) |
Tijd ((min) |
| -40 ± 5 |
30 ± 3 |
| Kamertemperatuur |
15 ± 3 |
| 125 ± 5 |
30 ± 3 |
|
Geen zichtbare mechanische schade
△R/R ≤ ± 20%
|
| Temperatuur van het plafondtype (+ 125 °C) bij nul-afvoer van duurzaamheid |
Tijd: 1000 uur
Inspectie van het uiterlijk
Nul vermogensweerstand
|
Geen zichtbare mechanische schade
△R/R ≤ ± 20%
|
Kenmerken en voordelen
Volledig gemetalliseerde loodloze schijf
Meerdere opties voor temperatuurstabiliteit
Op maat gemaakte oplossingen
Toepassing
Vervaardiging van auto's
Consument
Industrieel
Pakket
Verpakking
| Deelnummer |
Inwendige verpakking qty ((PC/zak) |
Doos verpakking qty ((PC/Doos) |
| MF12-521K |
500 |
5000 |
Vervoervoorwaarden
Met een negatieve temperatuurcoëfficiënt kunnen thermistordozen op alle manieren worden vervoerd, maar voorkomen ze regen, sneeuw, directe of indirecte en mechanische schade.
Verpakkingstoestand
(1)De thermistor met negatieve temperatuurcoëfficiënt wordt opgeslagen in: temperatuur 10 ~ + 40 °C, relatieve luchtvochtigheid niet meer dan 80% van de omgeving;
(2) Moet geen zuur-, alkalische en corrosieve gassen of stralingsbronnen bevatten, om oxidatie van de elektrode te voorkomen, de lasbaarheid te beïnvloeden;
(3) De opslag van het product dient in een verzegelde verpakking te plaatsen.
Bewaartijd
Onder bovenstaande omstandigheden kan gedurende één jaar worden bewaard.
Ontwerp van de thermistor
Als de toepassing de temperatuur rond een bepaald punt moet meten, kan een unieke nominale weerstand worden gekozen (bijvoorbeeldonder de standaardwaarden van de op bladzijden 20 tot en met 24 gepresenteerde ND-producten. Wanneer de temperatuur moet worden gemeten in geselecteerde bereikten T1 T2, T2 T3, ... de overeenkomstige weerstand R1, R2, R3, ... moeten zodanig zijn dat zij zich op de R (T) -kenmerken van een bestaand NTC-materiaal kunnen bevinden (bijvoorbeeld onder standaardmaterialen waarvan de R (T) op bladzijden 29 tot en met 33 is weergegeven).De weerstanden moeten ook verenigbaar zijn met de weerstand van het materiaal en de afmetingen van de thermistor..
Keuze van de toleranties
De nauwkeurigheid van de temperatuurmeting bepaalt de berekening van de tolerantie op de weerstand: R/R = (%/°C).met behulp van N5 materiaal (R (T) -kenmerken zoals weergegeven op bladzijde 31), vereist een nauwkeurigheid van 1°C over het temperatuurbereik 110°C - 120°C. De toleranties kunnen worden berekend: R110°C /R110°C = 1°C* 2,91%/°C = 2,91% R120°C /R120°C = 1°C* 2,76%/°C = 2.76% *Voor uw specifieke behoeften, raadpleeg ons alstublieft.
