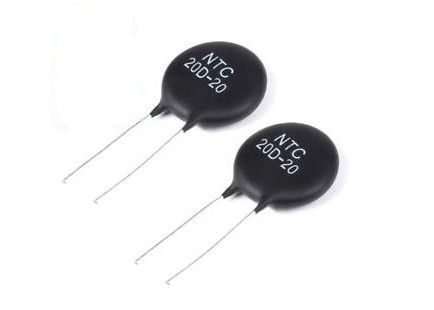

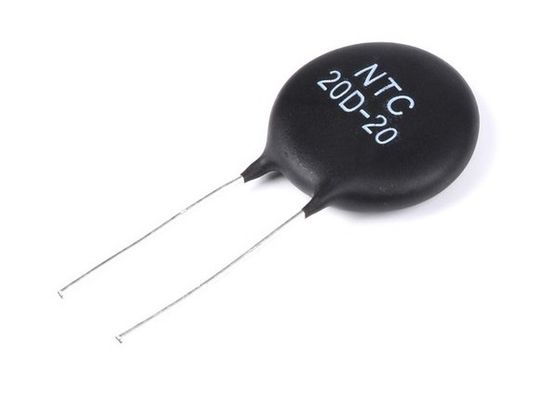

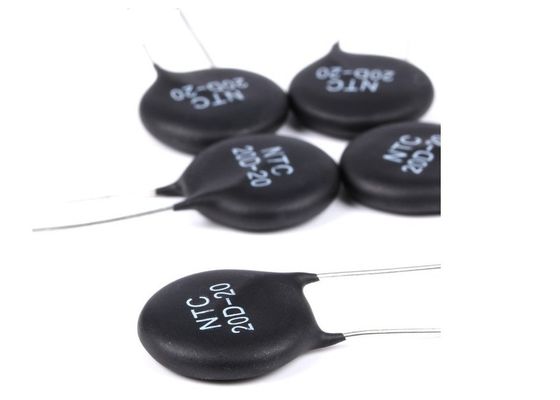

Stroom die van de de Schijftoevloed van de Thermistorntc Spaander Huidige de Beperkersicl 20D-20 20mm 5 Ampère 20R voor Voedingballast 552 beperkt
Korte Inleiding
MF72 de apparaten van de reeksntc thermistor om schommelingsstroom te beperken worden gemaakt van een speciaal geformuleerd metaaloxide ceramisch materiaal en in de vorm van radiale hars met een laag bedekte die hoge schommelingsstroom kan beperken. Het toepassen van machtsntc thermistor in de voedinglijn is het eenvoudigst, geschikt en de doeltreffende maatregel te beperken schakelt schommelingsstroom in en beschermt elektronisch materiaal.
Hoofdparameters en afmeting
Type |
Geschat Weerstand |
(a) | D | L | F |
Afmetingen (Eenheid: mm) |
|
Max. Regelmatig De Stroom van de staat |
Dmax | Lmin | F±1 | Tmax | D | ||
5D-5 | 5 | 1 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
10D-5 | 10 | 0,7 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
20D-5 | 20 | 0,5 | 6.5 | 25 | 5.0/2.5 | 5 | 0.55/0.45 |
5D-7 | 5 | 2 | 8.5 | 25 | 5 | 5 | 0,55 |
8D-7 | 8 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
10D-7 | 10 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
12D-7 | 12 | 1 | 8.5 | 25 | 5 | 5 | 0,55 |
16D-7 | 16 | 0,7 | 8.5 | 25 | 5 | 5 | 0,55 |
20D-7 | 20 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
22D-7 | 22 | 0,6 | 8.5 | 25 | 5 | 5 | 0,55 |
33D-7 | 33 | 0,5 | 8.5 | 25 | 5 | 5 | 0,55 |
3D-9 | 3 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
4D-9 | 4 | 4 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
5D-9 | 5 | 3 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
6D-9 | 6 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
8D-9 | 7 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
10D-9 | 10 | 2 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
12D-9 | 12 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
16D-9 | 16 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
20D-9 | 20 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
22D-9 | 22 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
30D-9 | 30 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
33D-9 | 33 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
50D-9 | 50 | 1 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
60D-9 | 60 | 0,8 | 10.5 | 25 | 7.5/5.0 | 5.5 | 0.78/0.55 |
2.5D-11 | 2.5 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
3D-11 | 3 | 5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
4D-11 | 4 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
5D-11 | 5 | 4 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
6D-11 | 6 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
8D-11 | 8 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
10D-11 | 10 | 3 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
12D-11 | 12 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
16D-11 | 16 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
20D-11 | 20 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
22D-11 | 22 | 2 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
30D-11 | 30 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
33D-11 | 33 | 1.5 | 12.5 | 25 | 7.5/5.0 | 5.5 | 0,78 |
1.3D-13 | 1.3 | 7 | 14.5 | 25 | 7.5 | 6 | 0,78 |
1.5D-13 | 1.5 | 6 | 14.5 | 25 | 7.5 | 6 | 0,78 |
3D-13 | 3 | 6 | 14.5 | 25 | 7.5 | 6 | 0,78 |
4D-13 | 4 | 5 | 14.5 | 25 | 7.5 | 6 | 0,78 |
5D-13 | 5 | 5 | 14.5 | 25 | 7.5 | 6 | 0,78 |
6D-13 | 6 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
7D-13 | 7 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
8D-13 | 8 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
10D-13 | 10 | 4 | 14.5 | 25 | 7.5 | 6 | 0,78 |
12D-13 | 12 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
15D-13 | 15 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
16D-13 | 16 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
20D-13 | 20 | 3 | 14.5 | 25 | 7.5 | 6 | 0,78 |
30D-13 | 30 | 2.5 | 14.5 | 25 | 7.5 | 6 | 0,78 |
47D-13 | 47 | 2 | 14.5 | 25 | 7.5 | 6 | 0,78 |
1.3D-15 | 1.3 | 8 | 16.5 | 25 | 7.5 | 6 | 0,78 |
1.5D-15 | 1.8 | 8 | 16.5 | 25 | 7.5 | 6 | 0,78 |
3D-15 | 3 | 7 | 16.5 | 25 | 7.5 | 6 | 0,78 |
5D-15 | 5 | 6 | 16.5 | 25 | 7.5 | 6 | 0,78 |
6D-15 | 6 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
7D-15 | 7 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
8D-15 | 8 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
10D-15 | 10 | 5 | 16.5 | 25 | 7.5 | 6 | 0,78 |
12D-15 | 12 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
15D-15 | 15 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
16D-15 | 16 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
20D-15 | 20 | 4 | 16.5 | 25 | 7.5 | 6 | 0,78 |
30D-15 | 30 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
33D-15 | 33 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
47D-15 | 47 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
50D-15 | 50 | 3 | 16.5 | 25 | 7.5 | 6 | 0,78 |
0.7D-20 | 0,7 | 12 | 21.5 | 25 | 10/7.5 | 7 | 1 |
1.3D-20 | 1.3 | 9 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.2D-20 | 2.2 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
2.5D-20 | 2.5 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
3D-20 | 3 | 8 | 21.5 | 25 | 10/7.5 | 7 | 1 |
5D-20 | 5 | 7 | 21.5 | 25 | 10/7.5 | 7 | 1 |
6D-20 | 6 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
8D-20 | 8 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
10D-20 | 10 | 6 | 21.5 | 25 | 10/7.5 | 7 | 1 |
12D-20 | 12 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
16D-20 | 16 | 5 | 21.5 | 25 | 10/7.5 | 7 | 1 |
NTC-Thermistortoepassing
1. Omzettingsvoeding, schakelaarvoeding, UPS-macht
2. Voedingkring, elektronische kring van materiaal
3. Straalkachel
4. Elektronische ballast
5. Oscillight, vertoning
6. Gloeidraadbescherming van bol, elektronische energy-saving lampen en andere verlichtingslampen
Het werk principe
Wanneer de inschakelen een elektromateriaal, een wonderbaarlijke schommelingsstroom zich die in het ogenblik voordoet effectief door een machtsntc thermistor kunnen worden beperkt in reeks aan de machtskringen wordt verbonden, die met inbegrip van een capaciteit, verwarmer, motor. Deze toevloedstroom duurt plotseling, maar zijn piekstroom is wonderbaarlijk. Het kan zelfs 100 keer van werkende stroom in omzettingsmacht, schakelaarmacht en UPS-macht overschrijden. Zo moet het beperken van schommelingscurrentmeasures zijn effectief nam. Wanneer de stroom op NTC-thermistor direct wordt toegepast, NTC-kan de weerstand met het verwarmen van NTC-thermistor snel verminderen. Machtstype NTC de thermistor heeft een gespecificeerde nul powerresistance, wanneer het in reeks in de kring is, het kan beperken effectief inschakelt schommelingsstroom. Nadat het schommelingsstroom voltooit die functie beperkt, wegens de huidige verrichting onophoudelijk, kan weerstandscandecrease aan zeer kleine waarde, zijn machtsconsumptie worden veronachtzaamd, beïnvloedt niet de normale bedrijfsvoeringstroom. Daarom toepassen van machtsntc thermistor in de voedinglijn effectiefst en mostbrief maatregel is om schommelingsstroom te beperken, die elektromateriaal beschermt tegen vernietiging.
Wordt opgemerkt, kan de NTC-thermistor niet tegelijkertijd in de kring worden gebruikt aangezien één eenheid zal neigen om al huidige beschikbaar bijna te leiden.
Hoofdparameter:
Nul Waarde R25 van de Machtsweerstand (Ω)
Maximum stabiele stroom I (A)
Benaderende weerstand in maximumstroom (Ω)
Thermische tijdsconstante
Dissipatiefactor (mw ℃)
Werkende temperatuurwaaier -55~+200 ℃
Voordelen
MF72 de reeksthermistoren worden gebruikt voor het beperken van de Toevloedstroom in de voedinglijn van elke soorten voeding, ballast/CFL enz. en de het verwarmen lijn van CRT van kleurentv/monitor, verwarmer, gloeidraad enz.
De MF72-reeksthermistoren is de radiale deklaagtype van de loodhars producten, heeft het het kenmerk van kleine bulk, hoge macht, het sterke beperken van toevloed huidige, snelle reactie, betrouwbaarheid met lange levensuur, hoge, enz.
De temperatuur is verminderd terwijl Materiële Verenigbaar (B) van thermisters stijgt en de Remain Weerstand vermindert. Hoger is de Thermische Capaciteit, is sterker het vermogen van het beperken van de Toevloedstroom. Het is direct aandeel tot het product van de Thermische Tijdsconstante (t) en Thermische Dissipatie Constant (d).
De MF72-reeksthermistoren heeft zo breed toepassingsgebied, dat hoofdzakelijk in Omschakelingsvoeding, UPS-Voeding, CFL, Ballast, Schakelschema van Voeding, enz. wordt gebruikt.
