Name: De oppervlakte zet Thermistor 0402 0603 0805 SMD van de Pakketspaander NTC voor Smartphone-Tablet Automobielxev Medische Wearables op
Brand: Aolittel Technology Co.,Ltd
SKU: SNC (0402 0603 0805)
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Naam: Spaanderntc Thermistor

Avaialablegrootte: 0402 0603 0805

R25: 0.1~560KOhm

Weerstand Tol.: ± 1%, ± 3%, ± 5%, ± 10%

B25/50 Waarde: 2500K-5000K

B Fout: ± 1%, ± 2%, ± 3%, ± 5%

Temperatuurbereik: -40~+125℃

Pakket: Tape in spoel

Markeren:

de negatieve thermistor van de temperatuurcoëfficiënt

ntc thermistorsensor

Basis informatie

Plaats van herkomst: DONGGUAN, CHINA

Modelnummer: SNC (0402 0603 0805)

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Band in spoel

Levertijd: 2 weken

Betalingscondities: Western union, T/T

Levering vermogen: 1000KKPCS per Maand

Galerij

De oppervlakte zet Thermistor 0402 0603 0805 SMD van de Pakketspaander NTC voor Smartphone-Tablet Automobielxev Medische Wearables op

Productomschrijving

Opbouwpakket Chip NTC Thermistor 0402 0603 0805 SMD Voor Smartphone Tablet Automotive xEV Wearables Medisch

Beschrijving

Chip NTC-thermistors zijn thermisch gevoelige halfgeleidende weerstanden die zijn ontworpen voor temperatuurmeting en -compensatie. Het portfolio omvat NTC-thermistors met uitstekende stabiliteit op lange termijn in omgevingen met hoge temperaturen en hoge luchtvochtigheid, bijvoorbeeld voor smartphones, tablets in kleine behuizingen, automobieltoepassingen, LED-modules en industriële toepassingen. Nauwe toleranties van weerstand en B-waarde maken zeer nauwkeurige temperatuurmeting mogelijk.

__________________________________________________________________________________ Downloaden_______

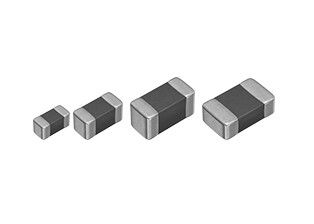

Verschijning

De oppervlakte zet Thermistor 0402 0603 0805 SMD van de Pakketspaander NTC voor Smartphone-Tablet Automobielxev Medische Wearables op 1

Bouw

De oppervlakte zet Thermistor 0402 0603 0805 SMD van de Pakketspaander NTC voor Smartphone-Tablet Automobielxev Medische Wearables op 2

Belangrijkste kenmerken

Eindelektroden met drielaagse Ag-Ni-Sn-structuur met uitstekende lasbaarheid en soldeerweerstand;

Monolaagstructuurtechnologie, distributiecapaciteit is laag (minder dan 3PF), kan worden gebruikt in hoogfrequent veld; Glazen oppervlak met inkapselingstechnologie (10 μm), met goede mechanische sterkte en vochtbestendigheid en corrosieweerstand. Bedrijfstemperatuurbereik is - 40~+125℃.

Afmeting: mm (inch)

0402(1005)
0603(1608)
0805(2012)

Specificatie

Specificatie 0402-serie
Productmodel	25°C Weerstandswaarde (KΩ)	B Waarde °C 25/50(K)
SNC101B12700□0402E	0,1	2700
SNC221B12750□0402E	0,22	2750
SNC331B12800□0402E	0,33	2800
SNC471B13850□0402E	0,47	2850
SNC681B12900□0402E	0,68	2900
SNC102B13000□0402E	1	3000
SNC202B13000□0402E	2.2	3000
SNC222B13000□0402E	2.2	3000
SNC222B13850□0402E	2.2	3850
SNC332B13200□0402E	3.3	3200
SNC472B13200□0402E	4.7	3250
SNC682B13200□0402E	6.8	3350
SNC103B13370□0402E	10	3370
SNC103B13434□0402E	10	3435
SNC103B13900□0402E	10	3900
SNC153B13500□0402E	15	3500
SNC153B13900□0402E	15	3900
SNC223B13600□0402E	22	3600
SNC223B13900□0402E	22	3900
SNC333B13950□0402E	33	3950
SNC473B13900□0402E	47	3900
SNC473B13900□0402E	47	4050
SNC503B14050□0402E	50	4050
SNC683B13950□0402E	68	3950
SNC104B14100□0402E	100	4100
SNC104B14360□0402E	100	4360
SNC224B14200□0402E	220	4200
SNC334B14300□0402E	330	4300
SNC474B14500□0402E	470	4500
SNC564B14500□0402E	560	4500

Specificaties 0603-serie
Productmodel	25°C Weerstandswaarde (KΩ)	B Waarde °C 25/50(K)
SNC101B12700□0603E	0,1	2700
SNC221B12750□0603E	0,22	2750
SNC331B12800□0603E	0,33	2800
SNC471B12850□0603E	0,47	2850
SNC681B12900□0603E	0,68	2900
SNC102B13000□0603E	1	3000
SNC202B13000□0603E	2.2	3000
SNC222B13000□0603E	2.2	3000
SNC222B13850□0603E	2.2	3850
SNC332B13200□0603E	3.3	3200
SNC472B13200□0603E	4.7	3200
SNC502B13400□0603E	5	3400
SNC682B13400□0603E	6.8	3400
SNC103B13370□0603E	10	3370
SNC103B13435□0603E	10	3435
SNC103B13900□0603E	10	3900
SNC153B13500□0603E	15	3500
SNC153B13900□0603E	15	3900
SNC223B13600□0603E	22	3600
SNC223B13900□0603E	22	3900
SNC333B13950□0603E	33	3950
SNC473B13900□0603E	47	3900
SNC473B14050□0603E	47	4050
SNC503B14050□0603E	50	4050
SNC683B13950□0603E	68	3950
SNC104B14100□0603E	100	4100
SNC104B14350□0603E	100	4350
SNC224B14200□0603E	220	4200
SNC334B14300□0603E	330	4300
SNC474B14500□0603E	470	4500
SNC564B14500□0603E	560	4500

Specificatie 0805-serie
Productmodel	25°C Weerstandswaarde (KΩ)	B Waarde °C 25/50(K)
SNC101B12700□0805E	0,1	2700
SNC221B12750□0805E	0,22	2750
SNC331B12800□0805E	0,33	2800
SNC471B12850□0805E	0,47	2850
SNC681B12900□0805E	0,68	2900
SNC102B13000□0805E	1	3000
SNC202B13000□0805E	2.2	3000
SNC222B13000□0805E	2.2	3000
SNC332B13200□0805E	3.3	3200
SNC472B13400□0805E	4.7	3400
SNC682B13400□0805E	6.8	3400
SNC103B13434□0805E	10	3435
SNC103B13900□0805E	10	3900
SNC153B13500□0805E	15	3500
SNC153B13900□0805E	15	3900
SNC203B13900□0805E	20	3900
SNC223B13600□0805E	22	3600
SNC223B13900□0805E	22	3900
SNC333B13950□0805E	33	3950
SNC473B13900□0805E	47	3900
SNC473B14050□0805E	47	4050
SNC503B14050□0805E	50	4050
SNC683B13950□0805E	68	3950
SNC104B14100□0805E	100	4100
SNC104B14360□0805E	100	4360
SNC224B14200□0805E	220	4200
SNC334B14300□0805E	330	4300
SNC474B14500□0805E	470	4500
SNC564B14500□0805E	560	4500

Sollicitatie

Smartphone/Tablet
Automobiel (xEV)
Auto-infotainment
Draagbare artikelen
Medische apparatuur

Processtroom in de productie

Voorbereiding van mest
Mengen en malen
Tape gieten
Stapelen en printen
Drukken/snijden
Ontbinden/sinteren
Glascoatingproces
Inbranden van glascoating
Ag-metalisatie
Burn-in van beëindiging
Galvaniseren van Ni/Sn
Meten en tapen

Betrouwbaarheidstest

Testitem	Testnormen	Testmethoden	Testobject	Prestatie-eisen
De kracht van de punt	IEC68-2-21	F:0402≥3N,0603≥8N,0805≥10N	SNC	Geen zichtbare schade
Buigsterkte	IEC68-2-21	h:1 ± 0,1 mm	SNC	Geen zichtbare schade ∣△R25/ R25∣≤3%
Lood bocht	IEC68-2-21	F:0,07<s≤0,2 mm2 td="">	SNE/SNG	Geen zichtbare schade
Leidt rally	IEC68-2-21	F:0,3<d≤0,5 mm 0,8 mm = "" 10n = "" td = "><s≤0,2 mm2 td = "">	SNE/SNG	Geen zichtbare schade
Val	IEC68-2-32	Valhoogte: 1 ± 0,1 m Herfsttijden: 1 Valoppervlak: cement	SNC/SNNE/ SNS	Geen zichtbare schade ∣△R25/ R25∣≤1% ∣△B/B∣≤2%
Lasbaarheid	IEC68-2-20	Soldeertemperatuur: 260 ± 5 ℃ Onderdompelingstijd: 3 ± 1s	SNC/SNNE/ SNG/SNS/PN	Het tingebied≥95%
Weerstand tegen soldeerhitte	IEC68-2-20	Soldeertemperatuur: 280 ± 10 ℃ Onderdompelingstijd: 10 ± 1s	SNC/SNNE/ SNG/SNS	Geen zichtbare schade ︱△R25/ R25∣≤3%
Weerstand tegen soldeerhitte	IEC68-2-20		PN	Geen zichtbare schade ∣△R25/ R25∣≤10%
Vochtige warmtebelasting	IEC68-2-2/IEC68-2-3/CNS5550	Temperatuur: 40 ± 2 ℃ Vochtigheid: 90~95% RV Tijd: 500 ± 12 uur Bedrijfsstroom	SNC/SNNE/ SNG/SNS	Geen zichtbare schade ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
Thermische schok	IEC68-2-14	Temperatuur: -40℃, +125℃ Cyclus: 100,30min/cyc	SNC/SNNE/ SNG/SNS	Geen zichtbare schade ∣△R25/ R25∣≤5% ∣△B/ B∣≤2%
Thermische schok	IEC68-2-14	Temperatuur: -40℃, +125℃ Cyclus: 100,30min/cyc	PN	Geen zichtbare schade ∣△R25/ R25∣≤20%
Hoge temperatuurbelasting	IEC68-2-2/ CNS5550	Temperatuur: 125 ± 2 ℃ Tijd: 1000 ± 24 uur Bedrijfsstroom	SNC/SN	Geen zichtbare schade ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
		Temperatuur: 165 ± 2 ℃ Tijd: 1000 ± 24 uur Bedrijfsstroom	SNG	Geen zichtbare schade ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
		Temperatuur: 85±2℃/105±2℃ Tijd: 1000 ± 24 uur Bedrijfsstroom	SNS	Geen zichtbare schade ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
		Temperatuur: 125 ± 2 ℃ Tijd: 1000 ± 24 uur Bedrijfsstroom	PN	Geen zichtbare schade ∣△R25/ R25∣≤20%
Opslag bij lage temperatuur	IEC68-2-1	Temperatuur: -40 ± 2 ℃ Tijd: 1000 ± 24 uur	SNC/SNNE/ SNG/SNS	Geen zichtbare schade ∣△R25/ R25∣≤2% ∣△B/B∣≤2%
Opslag bij lage temperatuur	IEC68-2-1	Temperatuur: -40 ± 2 ℃ Tijd: 1000 ± 24 uur	PN	Geen zichtbare schade ∣△R25/ R25∣≤20%
Isolatieweerstand	MIL-STD-202F -Methode 302	Isolatiespanning: 1000 VDC Tijd: 1 min	SNC/SNNE/ SNG/SNS/PN	Geen zichtbare schade Isolatieweerstand:≥500 MΩ
Duurzaamheid	UL1434	Omgevingstemperatuur: 25 ± 2 ℃ Bedrijfsstroom Cyclus: 6000	SNC/SNNE/ SNG/SNS	Geen zichtbare schade ∣△R25/ R25∣≤5% ∣△B/B∣≤2%
Duurzaamheid	UL1434	Omgevingstemperatuur: 25 ± 2 ℃ Nominale spanning, nominale stroom Nominale capaciteit: 240VAC condensatorwaarde Cyclus: 6000	PN	Geen zichtbare schade ∣△R25/ R25∣≤20%

Temperatuur kenmerken

De oppervlakte zet Thermistor 0402 0603 0805 SMD van de Pakketspaander NTC voor Smartphone-Tablet Automobielxev Medische Wearables op 17

Voorbeelden

De oppervlakte zet Thermistor 0402 0603 0805 SMD van de Pakketspaander NTC voor Smartphone-Tablet Automobielxev Medische Wearables op 18

Aan klanten die voor het eerst NTC-thermistors gebruiken

STAP 1: Specificeer de vereiste voorwaarden.

①Een basisconfiguratie van het circuit
②Referentiespanning
③Een bereik van temperatuurregeling en een bereik van uitgangsspanning
④Een doeltemperatuur en een doeluitgangsspanning

STAP 2: We maken een tabel en grafieken van de belangrijkste kenmerken

①Een uitgangsspanning (de boven- en ondergrens)
②Gevoeligheid (mV/℃)
③ Nauwkeurigheid in temperatuur
④ Stroom van circuit

STAP 3: We zullen de circuitconstante veranderen en simuleren

①Bepaal het onderdeelnummer
(1)Ｂ waarde en de tolerantie ervan
(2)Weerstandswaarde R25 en de tolerantie ervan
② Simuleer de weerstandswaarde van de periferie van een vaste weerstand en de tolerantie ervan

Wij stellen u de beste circuitconstante voor.

Samenvatting

NTC Thermistor (chiptype) is een temperatuursensor die zijn weerstandswaarde verandert naarmate de omgevingstemperatuur verandert en wordt toegepast op elektronische apparaten voor temperatuurdetectie en temperatuurcompensatie.
NTC-thermistors zijn verkrijgbaar in verschillende maten (01005~0603). Het heeft ook een breed scala aan weerstandswaarden en B-waarden.
NTC-thermistors hebben een nauwe tolerantie (±1%) en een hoge nauwkeurigheid vanaf het allereerste begin, en de weerstandswaarde verandert niet veel bij hoge temperaturen en vochtige omstandigheden. Het behoudt een hoge nauwkeurigheid in zowel de “beginstatus als de daadwerkelijke gebruiksomgeving”.
・Het kan bijdragen aan een zeer nauwkeurige temperatuurregeling in elektronische apparaten.
Wij bieden totale ondersteuning aan onze klanten met ontwerpsimulatie en/of door het verstrekken van gegevens op onze officiële website.
