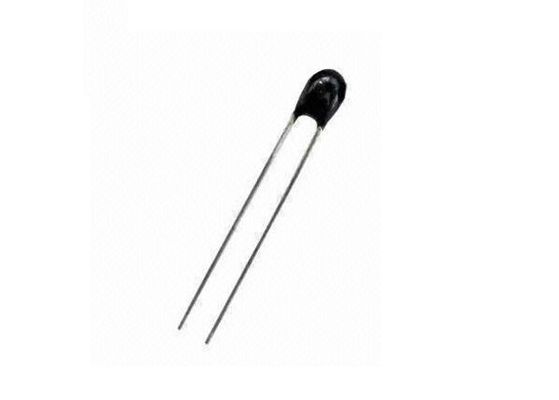

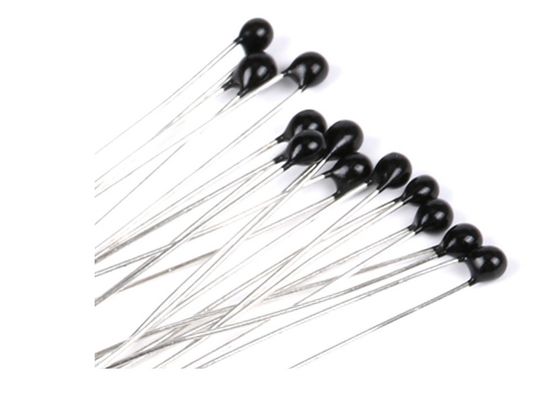

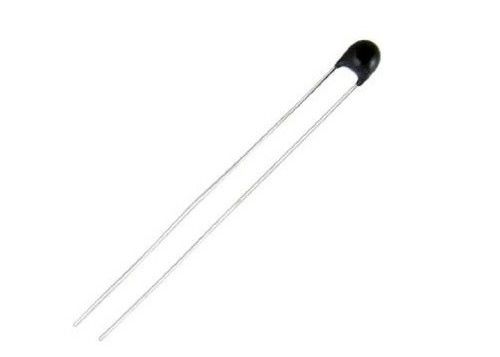

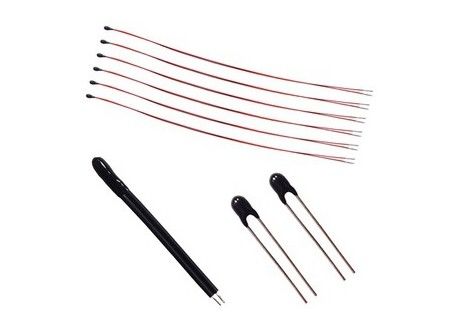

Verwisselbare precieze radiële epoxy-gecoate thermometrie NTC thermistor 2.7KOhm 3950
Korte beschrijving
Epoxy-gecapsuleerde precieze uitwisselbare NTC-thermistor met behulp van een hoogstabiele geperste-schijf-keramische sensor voor algemene toepassingen.
De volgende categorieën zijn bedoeld:
Download- Het is...
Kenmerken
• Geavanceerde NTC-technologie
• Temperatuurbereik van -55 °C tot +125 °C
• Zeer bestand tegen hitte schokken
• Kleine lichaamsdiameter van maximaal 2,5 mm
• AEC-Q200 gekwalificeerd
• Snelle reactietijd
• Hoge gevoeligheid
• levering in bulk of in band met extra lange leidingen (voor automatische montage)
• Thermisch geleidende epoxycoating voor een goede mechanische sterkte en weerstand tegen oplosmiddelen
• Niet-condenserende vochtige omgevingen
• RoHS-conformiteit
• 2700 ohm Weerstand @ 25°C
• Uitwisselbaar ± 0,2°C, 0°C tot 70°C
• Keramische sensor voor gedrukte schijven
Toepassing
Temperatuursensoren, -controle en -compensatie.
Automobiele toepassingen, sensorelementen voor industriële en commerciële toepassingen, verwarmingssystemen en industriële systemen.
Toepassingen bij hoge temperaturen
Instrumenten met een beperkte tolerantie
Algemene toepassingen die stabiliteit vereisen
Toepassingen waarbij kleine temperatuursveranderingen moeten worden waargenomen
Niet-condenserende vochtomgevingen
Toestemt gebruik in toepassingen wereldwijd
Beheer van motoren voor auto's
Airconditioning
Medisch
thermometers voor klinische gebruik
Bloedonderzoek
Afmeting (mm)
|
Een
|
B.
|
C
|
D
|
L
|
|
Maximaal twee.5
|
Maximaal vier.0
|
1.7 ±.5
|
0.3±0.05
|
25 ± 1
|
|
Maximaal 3
|
Maximaal vier.5
|
2.2 ±.5
|
0.45±0.05
|
25 ± 1
|
Materialen
|
- Nee.
|
Naam van het materiaal
|
Artikel/PN
|
|
E.
|
Elementen
|
R25=2,7KΩ±1% B25/50=3950±1%
|
|
B.
|
Verpakkingen
|
epoxyhars
|
|
D.
|
Looddraad
|
CP-draad
|
Speelstukken
|
- Nee.
|
Posten
|
Teken
|
Testomstandigheden
|
- Min.
|
Normale waarde
|
Max, ik ben er klaar voor.
|
Eenheid
|
|
1.
|
Weerstand bij 25°C
|
R25
|
Ta=25±0,05°C
PT ¥0,1mw
|
2.673
|
2.7
|
2.727
|
kΩ
|
|
2.
|
B-waarde
|
B25/50
|
|
3910.5
|
3950
|
3989.5
|
k
|
|
3.
|
Dissipatiefactor
|
σ
|
In stilte.
|
≥ 2
|
Mw/°C
|
|
4.
|
Tijdconstante
|
τ
|
In stilte.
|
≤ 7
|
sec.
|
|
5.
|
Werktemperatuurbereik
|
/
|
/
|
- 55
|
/
|
+125
|
°C
|
|
6
|
Isolatieweerstand
|
/
|
100 V gelijkstroom 1 minuut
|
≥ 100
|
MΩ
|
|
7.
|
Maximaal nominaal vermogen
|
Pmax
|
/
|
≤ 50
|
mW
|
Montage
De thermistors zijn geschikt voor alle standaard assemblageprocessen zoals krimpen, solderen, lassen.De parameters van het assemblageproces moeten worden gekozen in overeenstemming met het looddraadmateriaal (geconcentreerd nikkel) en in de toepassing worden gevalideerd.Het montageproces moet in overeenstemming zijn met de volgende richtlijnen en aanbevelingen:
• De scheelkrachten op de leidingen dienen tot een minimum te worden beperkt en mogen nooit meer dan 3 N bedragen.
• Vermijd grote temperatuurverschillen tussen het lasgebied en de sensor
Verpakking
• Bulkcomponenten worden geleverd in dozen van 500 onderdelen
Weerstand versus temperatuurgrafiek
|
R-T CONVERSIETABEL
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
- 55
|
211.966
|
223.777
|
236.223
|
- 18 jaar.
|
21.618
|
22.303
|
23.006
|
|
- 54
|
197.640
|
208.505
|
219.946
|
- 17
|
20.470
|
21.106
|
21.760
|
|
- 53
|
184.388
|
194.389
|
204.911
|
-16
|
19.389
|
19.981
|
20.588
|
|
- 52
|
172.123
|
181.332
|
191.014
|
-15
|
18.371
|
18.921
|
19.486
|
|
- 51
|
160.761
|
169.246
|
178.160
|
-14
|
17.411
|
17.923
|
18.448
|
|
- 50
|
150.230
|
158.051
|
166.262
|
-13
|
16.507
|
16.983
|
17.471
|
|
- 49
|
140.463
|
147.675
|
155.242
|
-12
|
15.654
|
16.097
|
16.551
|
|
- 48
|
131.398
|
138.052
|
145.027
|
- 11
|
14.850
|
15.262
|
15.684
|
|
- 47
|
122.980
|
129.121
|
135.555
|
- 10
|
14.092
|
14.475
|
14.867
|
|
- 46
|
115.158
|
120.828
|
126.764
|
-9
|
13.376
|
13.732
|
14.097
|
|
-45
|
107.885
|
113.122
|
118.602
|
-8
|
12.700
|
13.032
|
13.371
|
|
- 44
|
101.119
|
105.958
|
111.018
|
- 7
|
12.062
|
12.371
|
12.686
|
|
- 43
|
94.821
|
99.294
|
103.968
|
-6
|
11.459
|
11.746
|
12.040
|
|
- 42
|
88.955
|
93.092
|
97.411
|
- 5
|
10.890
|
11.157
|
11.429
|
|
- 41
|
83.489
|
87.316
|
91.309
|
- 4
|
10.351
|
10.600
|
10.853
|
|
-40
|
78.393
|
81.934
|
85.626
|
-3
|
9.843
|
10.074
|
10.309
|
|
- 39
|
73.640
|
76.918
|
80.333
|
-2
|
9.361
|
9.576
|
9.795
|
|
- 38
|
69.204
|
72.239
|
75.399
|
-1
|
8.906
|
9.106
|
9.310
|
|
- 37
|
65.062
|
67.873
|
70.798
|
0
|
8.475
|
8.662
|
8.851
|
|
- 36
|
61.193
|
63.797
|
66.505
|
1
|
8.068
|
8.241
|
8.417
|
|
- 35
|
57.577
|
59.990
|
62.498
|
2
|
7.682
|
7.843
|
8.006
|
|
- 34
|
54.195
|
56.433
|
58.756
|
3
|
7.316
|
7.466
|
7.618
|
|
- 33
|
51.033
|
53.107
|
55.260
|
4
|
6.970
|
7.109
|
7.250
|
|
- 32
|
48.073
|
49.996
|
51.992
|
5
|
6.642
|
6.771
|
6.902
|
|
-31
|
45.301
|
47.086
|
48.936
|
6
|
6.331
|
6.451
|
6.573
|
|
-30
|
42.706
|
44.362
|
46.077
|
7
|
6.036
|
6.148
|
6.261
|
|
- 29
|
40.274
|
41.810
|
43.402
|
8
|
5.757
|
5.860
|
5.965
|
|
-28
|
37.994
|
39.420
|
40.896
|
9
|
5.492
|
5.588
|
5.685
|
|
- 27
|
35.855
|
37.180
|
38.550
|
10
|
5.243
|
5.333
|
5.423
|
|
- 26
|
33.850
|
35.080
|
36.351
|
11
|
5.001
|
5.084
|
5.167
|
|
- 25
|
31.967
|
33.110
|
34.289
|
12
|
4.775
|
4.851
|
4.928
|
|
- 24
|
30.199
|
31.261
|
32.356
|
13
|
4.559
|
4.630
|
4.702
|
|
- 23.
|
28.539
|
29.526
|
30.543
|
14
|
4.355
|
4.421
|
4.487
|
|
- 22.
|
26.980
|
27.896
|
28.841
|
15
|
4.161
|
4.222
|
4.283
|
|
-21 jaar.
|
25.513
|
26.365
|
27.243
|
16
|
3.976
|
4.032
|
4.089
|
|
- 20
|
24.135
|
24.927
|
25.742
|
17
|
3.801
|
3.853
|
3.905
|
|
- 19
|
22.838
|
23.574
|
24.332
|
18
|
3.634
|
3.682
|
3.730
|
|
R-T CONVERSIETABEL
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
19
|
3.475
|
3.520
|
3.564
|
56
|
0.764
|
0.782
|
0.799
|
|
20
|
3.324
|
3.365
|
3.407
|
57
|
0.736
|
0.753
|
0.771
|
|
21
|
3.181
|
3.219
|
3.257
|
58
|
0.710
|
0.727
|
0.744
|
|
22
|
3.044
|
3.079
|
3.114
|
59
|
0.684
|
0.701
|
0.717
|
|
23
|
2.914
|
2.946
|
2.978
|
60
|
0.660
|
0.676
|
0.692
|
|
24
|
2.790
|
2.820
|
2.849
|
61
|
0.637
|
0.652
|
0.668
|
|
25
|
2.673
|
2.700
|
2.727
|
62
|
0.614
|
0.629
|
0.645
|
|
26
|
2.558
|
2.585
|
2.612
|
63
|
0.593
|
0.608
|
0.623
|
|
27
|
2.449
|
2.476
|
2.503
|
64
|
0.572
|
0.587
|
0.602
|
|
28
|
2.345
|
2.372
|
2.399
|
65
|
0.552
|
0.566
|
0.581
|
|
29
|
2.246
|
2.273
|
2.299
|
66
|
0.533
|
0.547
|
0.561
|
|
30
|
2.152
|
2.178
|
2.205
|
67
|
0.515
|
0.528
|
0.542
|
|
31
|
2.062
|
2.088
|
2.115
|
68
|
0.497
|
0.511
|
0.524
|
|
32
|
1.977
|
2.002
|
2.029
|
69
|
0.480
|
0.493
|
0.507
|
|
33
|
1.895
|
1.921
|
1.946
|
70
|
0.464
|
0.477
|
0.490
|
|
34
|
1.817
|
1.843
|
1.868
|
71
|
0.448
|
0.461
|
0.474
|
|
35
|
1.743
|
1.768
|
1.793
|
72
|
0.433
|
0.446
|
0.458
|
|
36
|
1.672
|
1.697
|
1.722
|
73
|
0.419
|
0.431
|
0.443
|
|
37
|
1.605
|
1.629
|
1.654
|
74
|
0.405
|
0.417
|
0.429
|
|
38
|
1.540
|
1.564
|
1.588
|
75
|
0.392
|
0.403
|
0.415
|
|
39
|
1.479
|
1.502
|
1.526
|
76
|
0.379
|
0.390
|
0.402
|
|
40
|
1.420
|
1.443
|
1.467
|
77
|
0.367
|
0.378
|
0.389
|
|
41
|
1.364
|
1.387
|
1.410
|
78
|
0.355
|
0.366
|
0.377
|
|
42
|
1.310
|
1.333
|
1.356
|
79
|
0.343
|
0.354
|
0.365
|
|
43
|
1.259
|
1.281
|
1.304
|
80
|
0.332
|
0.343
|
0.353
|
|
44
|
1.210
|
1.232
|
1.254
|
81
|
0.322
|
0.332
|
0.342
|
|
45
|
1.163
|
1.184
|
1.206
|
82
|
0.312
|
0.322
|
0.332
|
|
46
|
1.118
|
1.139
|
1.161
|
83
|
0.302
|
0.311
|
0.321
|
|
47
|
1.075
|
1.096
|
1.117
|
84
|
0.292
|
0.302
|
0.312
|
|
48
|
1.035
|
1.055
|
1.075
|
85
|
0.283
|
0.293
|
0.302
|
|
49
|
0.995
|
1.015
|
1.036
|
86
|
0.274
|
0.284
|
0.293
|
|
50
|
0.956
|
0.976
|
0.995
|
87
|
0.266
|
0.275
|
0.284
|
|
51
|
0.922
|
0.941
|
0.961
|
88
|
0.258
|
0.267
|
0.276
|
|
52
|
0.888
|
0.906
|
0.926
|
89
|
0.250
|
0.258
|
0.267
|
|
53
|
0.855
|
0.873
|
0.892
|
90
|
0.242
|
0.251
|
0.259
|
|
54
|
0.823
|
0.841
|
0.860
|
91
|
0.235
|
0.243
|
0.252
|
|
55
|
0.793
|
0.811
|
0.829
|
92
|
0.228
|
0.236
|
0.244
|
|
R-T CONVERSIETABEL
|
|
R25=2,7KΩ±1% B25/50=3950K±1%
|
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
T/°C
|
Rmax
|
Rcen
|
Rmin
|
|
93
|
0.221
|
0.229
|
0.237
|
|
|
|
|
|
94
|
0.215
|
0.222
|
0.230
|
|
|
|
|
|
95
|
0.208
|
0.216
|
0.224
|
|
|
|
|
|
96
|
0.202
|
0.210
|
0.217
|
|
|
|
|
|
97
|
0.196
|
0.203
|
0.211
|
|
|
|
|
|
98
|
0.191
|
0.198
|
0.205
|
|
|
|
|
|
99
|
0.185
|
0.192
|
0.199
|
|
|
|
|
|
100
|
0.180
|
0.187
|
0.193
|
|
|
|
|
|
101
|
0.175
|
0.181
|
0.188
|
|
|
|
|
|
102
|
0.170
|
0.176
|
0.183
|
|
|
|
|
|
103
|
0.165
|
0.171
|
0.178
|
|
|
|
|
|
104
|
0.160
|
0.166
|
0.173
|
|
|
|
|
|
105
|
0.156
|
0.162
|
0.168
|
|
|
|
|
|
106
|
0.151
|
0.157
|
0.164
|
|
|
|
|
|
107
|
0.147
|
0.153
|
0.159
|
|
|
|
|
|
108
|
0.143
|
0.149
|
0.155
|
|
|
|
|
|
109
|
0.139
|
0.145
|
0.151
|
|
|
|
|
|
110
|
0.135
|
0.141
|
0.147
|
|
|
|
|
|
111
|
0.132
|
0.137
|
0.143
|
|
|
|
|
|
112
|
0.128
|
0.133
|
0.139
|
|
|
|
|
|
113
|
0.125
|
0.130
|
0.135
|
|
|
|
|
|
114
|
0.121
|
0.127
|
0.132
|
|
|
|
|
|
115
|
0.118
|
0.123
|
0.128
|
|
|
|
|
|
116
|
0.115
|
0.120
|
0.125
|
|
|
|
|
|
117
|
0.112
|
0.117
|
0.122
|
|
|
|
|
|
118
|
0.109
|
0.114
|
0.119
|
|
|
|
|
|
119
|
0.106
|
0.111
|
0.116
|
|
|
|
|
|
120
|
0.104
|
0.108
|
0.113
|
|
|
|
|
|
121
|
0.101
|
0.105
|
0.110
|
|
|
|
|
|
122
|
0.098
|
0.103
|
0.107
|
|
|
|
|
|
123
|
0.096
|
0.100
|
0.104
|
|
|
|
|
|
124
|
0.093
|
0.098
|
0.102
|
|
|
|
|
|
125
|
0.091
|
0.095
|
0.099
|
|
|
|
|
