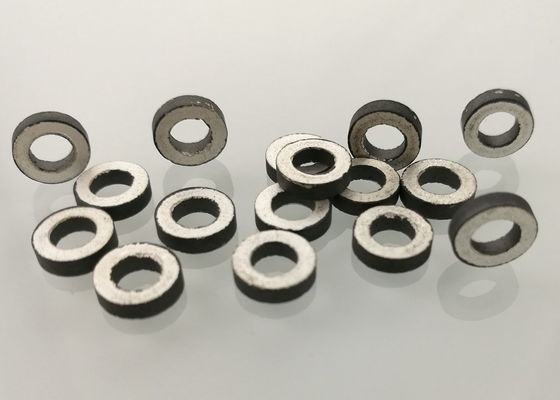

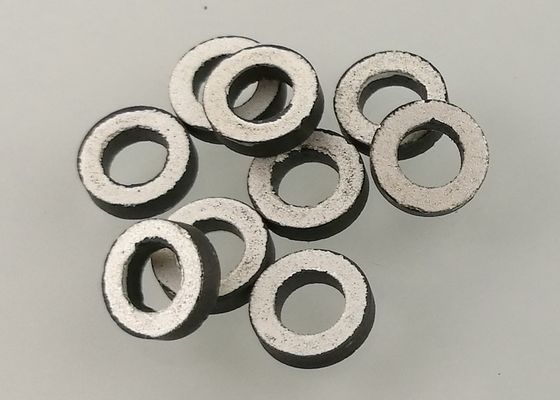

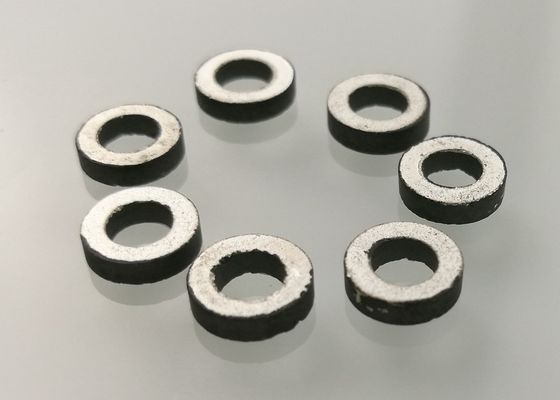

Naar maat gemaakte van de de Schijfring NTC van MF57 Loodvrije de Thermistorspaander 516Ohm voor de Automobiel aec-Q200 Temperatuur Senso van het Motorkoelmiddel

Custom Made MF57 Leadless Disc Ring NTC Thermistor Chip 516Ohm Voor Automotive AEC-Q200 Koelvloeistoftemperatuursensor

Kenmerken en voordelen

Volledig gemetalliseerde draadloze schijf
Meerdere opties voor temperatuurstabiliteit
Maatwerkoplossingen, normaal gesproken op maat, temperatuur, weerstand, tolerantie.

Hoge precisie.

Uitstekende consistentie en uitwisselbaarheid

_________________________________________________________________________ Downloaden________

Algemeen

Aolitel draadloze schijf-NTC-thermistors bieden uitstekende thermische en elektrische stabiliteit met een breed scala aan weerstandswaarden die kunnen worden aangepast op basis van materiaaleigenschappen en klantvereisten. Deze onderdelen zijn ideaal voor diverse algemene doeleinden en automobieltoepassingen (AEC-Q200). Verkrijgbaar in aangepaste schijfformaten en meerdere opties voor temperatuurstabiliteit.

Dit type product wordt veel gebruikt in auto- en consumententoepassingen. Ze zijn gemonteerd in op maat gemaakte sondes voor het meten van de temperatuur van vloeistoffen (water, olie, ...), gassen of het oppervlak van andere componenten. De metallisatie bedekt volledig de oppervlakken van de thermistor. De bijzonder vlakke en gladde oppervlakken zorgen voor een uitstekend elektrisch en thermisch contact onder druk.

Typische toepassingen

Temperatuurwaarneming en -meting in het koelsysteem van auto's, verbrandingsmotoren, elektrische motoren met groter vermogen, olietransformatorenz. Ook toepasbaar voor temperatuurmetingen bij andere gelegenheden.

Omgevingstemperatuurdetectie, controle en compensatie
Controle en bewaking van de vloeistof- of gastemperatuur
Montage in sondes
Automotive (airconditioning, temperatuurbewaking, stoelverwarming, olietemperatuurregeling, andere)
Branddetectiesystemen
Chemische industrie

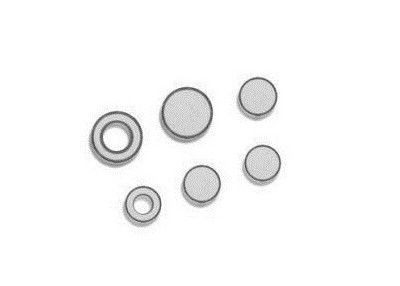

Structuurafmeting (mm)

ONTWERP VAN DE THERMISTOR

Keuze van de weerstanden Als de toepassing de temperatuur rond een bepaald punt moet meten, kan een unieke nominale weerstand worden gekozen (bijvoorbeeld uit de standaardwaarden van de producten uit de ND-reeks die op pagina's 20 tot 24 worden gepresenteerd).

Wanneer het nodig is om de temperatuur te meten over geselecteerde bereiken T1 –T2 , T2 –T3 , ..., moet de overeenkomstige weerstand R1 , R2 , R3 , ... zodanig zijn dat ze zich op de R (T) kunnen bevinden kenmerkend zijn voor een bestaand NTC-materiaal (bijvoorbeeld bij standaardmaterialen waarvan de R (T) wordt weergegeven op pagina's 29 tot 33).

De weerstanden moeten ook compatibel zijn met de soortelijke weerstand van het materiaal en de afmetingen van de thermistor.

Handleiding seriecatalogus

Opmerkingen: Aangepast ontwerp voor verschillende RT-curven en montageconfiguraties beschikbaar

Keuze van de toleranties

De nauwkeurigheid van de temperatuurmeting bepaalt de berekening van de tolerantie op de weerstand: R/R = (%/°C). T (°C)

De NTC NR55--3049-99, die gebruikmaakt van “N5”-materiaal (R (T)-karakteristiek weergegeven op pagina 31), vereist bijvoorbeeld een nauwkeurigheid van 1°C over het temperatuurbereik van 110°C - 120°C.

De toleranties kunnen worden berekend: R110°C /R110°C = 1°C* 2,91%/°C = 2,91% R120°C /R120°C = 1°C* 2,76%/°C = 2,76%

*Voor uw specifieke wensen kunt u contact met ons opnemen.
