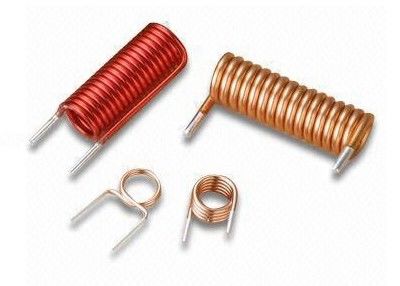

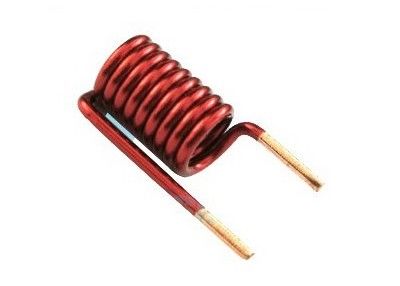

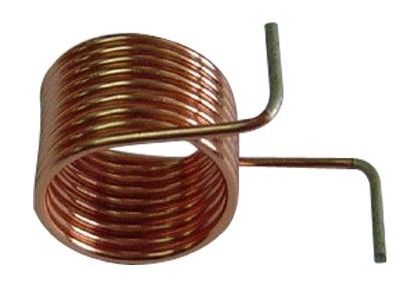

Hoog Gevormd Q vormde Heteromorphic Rode de Kernrol Vaste Inductors 3 Draaien 300C van de Koperlucht voor voor VHF-UHFrf-Toepassing
Eigenschappen
De Rol van computeroptomized
Het gebruiken van Speculantformule
4 draadbanden en Vernisinkapseling
Lineaire A.C. Weerstand
Constante Inductantie met
Voltage en Huidige Variatie
Zeer Lage Microphonic Vervorming
Geen Verzadigingsvervorming
Geen Hysteresevervorming
Algemeen
De inductantierol werd geleid door het principe van elektromagnetisch inductieapparaat te gebruiken. Wanneer een stroom door een draad vloeit, bepaald elektromagnetisch veld rond die draad zal veroorzaken, en het elektromagnetische veld van de draad zelf zal binnen binnen het werkingsgebied van het elektromagnetische veld in het effect van de leiderinductie zijn. Elektromagnetische draad zelf produceren, wordt genoemd een „gevoel“, d.w.z., de verandering van draad zelf de veranderingen in het huidige magnetische veld, beïnvloedde het magnetische veld en verder de stroom in de leider; Op de rol van elektromagnetisch veld in de waaier van andere dradenopbrengst, genoemd „wederzijdse inductantie.
Specificatie
Technische Gegevens | Alle technische gegevens hadden op een omgevingstemperatuur van +25˚C betrekking |
Inductantiewaaier | 5.5nH aan 27.3nH |
Inductantietolerantie | 2%, 5%, 10% |
Geschatte Stroom | 2.7A, 2.9A, 4.4A |
Werkende Temperatuur | -40˚C aan +125˚C |
Beëindiging | 96.5% Tin/3% Zilver meer dan 0,5% Koper |
Tolerantie: ± 1% op nominale waarde wordt gecentreerd die
Elektrogeleidingsvermogen 101,5%
Temperatuurwaaier: -25°C aan 85°C
Isolatietemperatuur: 155°C
87% het winden van Ruimtefactor
Zeer Lage D.C.R.
Lage Huideffect Verliezen
Lage A.C. Weerstand
Lage Zelfcapacitieve weerstand
99.99% hoge Zuiverheidskoper

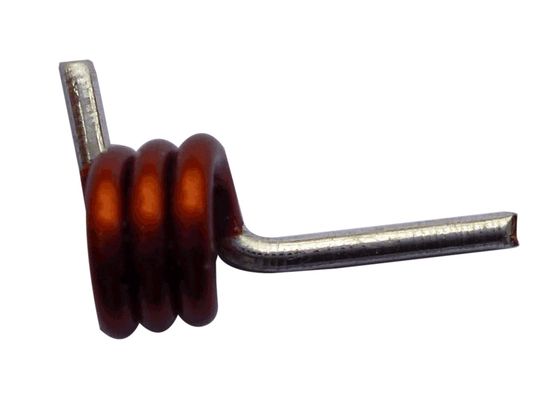

De gestalte gegeven Heteromorphic parameters van de rolspecificatie: 1.0mm is de zuivere koperdraad, weerstand op hoge temperatuur, de rang van de koperdraad 200 graden, temperatuurtest 300 graden, blaast 1 minuut geen huid. Holle binnendiameter 3.0mm; aantal draaien: 3 draaien. Speld het ontdoen van vertinning. Kan direct worden gelast
Het winden van de rol.
De rol moet eerste gewonde op een plastiek zijn vroeger van de adequate diameter (gelijke aan de vereiste kerndiameter).
Winden moet strak zijn en de aangrenzende draaien moeten zo dicht mogelijk zijn.
Nadat winden volledig is, trek langzaam de kern zonder de rol terug te storen.
Pas nu een dunne laag van epoxy over de roloppervlakte voor mechanische steun toe.
Verwijder de isolatie uit de roleinden.
Voorbeeld
Veronderstel u een inductor wilt maken die een inductantie van 10 μH veroorzaakt. De diameter van de rol is 1 duim en de rollengte wordt gegeven door 1,25 duim. U zult het aantal draaien van de rol moeten vinden.
Waarbij de waarden in de bovengenoemde vergelijking worden gesubstitueerd
L = 10 duim
D = 1inch
l = 1,25 duim
n = √ {L [18d * 40l]}/D = 26
Aldus, zal het aantal draaien van de rol 26 zijn.
Aantal draaien/duim = 20,8
