Name: AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed
Brand: Aolittel Technology Co.,Ltd
SKU: 9.1.0410.3R3.01
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Naam: Kleurencodeinductor

Inductievermogen: 3.3UH±10%

DCR: 340mΩ MAXIMUM

Isat: L≧L0*90%

Pinnetje: De ingeblikte Draad van het Koper Beklede Staal

epoxyhars: FK661

Draad: 2UEW-F (QA)

Soldeer: Sn: 99.3%/Cu: 0,7%

Epoxyverf: Dgt-1 (groen)

Kern: DRWW3*6

Markeren:

draadloze het laden ontvangersrol

draadloze het laden van PCB rol

Basis informatie

Plaats van herkomst: DONGGUAN, CHINA

Merknaam: AOLITTEL

Modelnummer: 9.1.0410.3R3.01

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: Band, 2000PCS/BOX, 255*70*93mm; 48000pcs/Carton, 440*275*392mm

Levertijd: 7-10 werkdagen

Betalingscondities: T/T

Levering vermogen: 4,800,000,000PCS per Maand

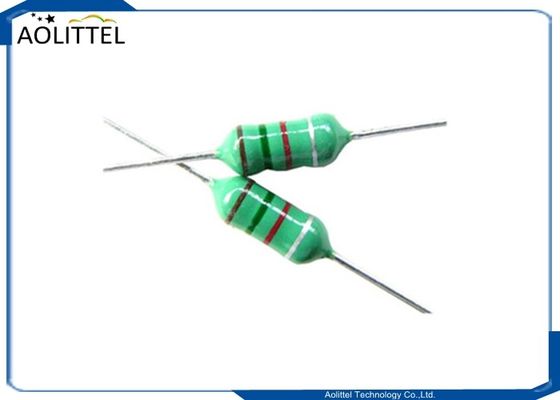

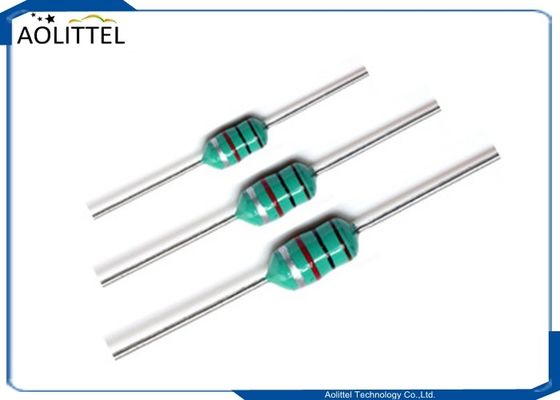

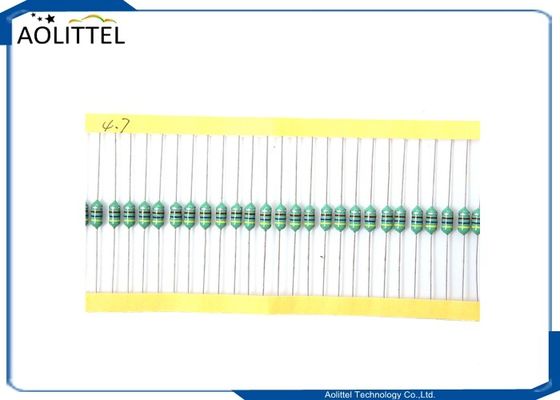

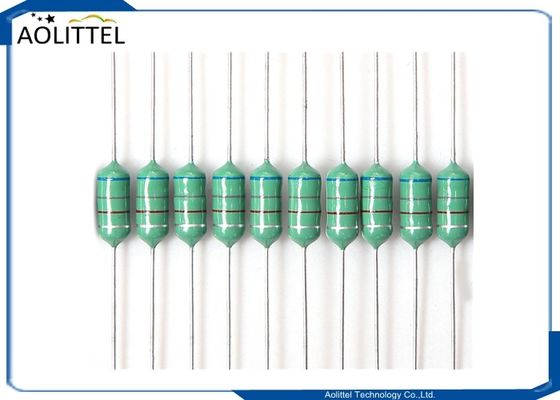

Galerij

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed

Productomschrijving

AL-serie Solid Structure Kleurcodes Vaste inductor 0410 3.3uH 10% 1KHZ Hoge Q-waarde voor speelgoed

Onze producten zijn ontworpen en gepromoot voor gebruik in algemene elektronische apparaten, zoals audio-videoapparatuur, kantoorapparatuur, huishoudelijke apparaten en informatiediensten.Elektrische lichtbronSpeelgoed, pc en omgeving, industriële bediening, huishoudelijke apparaten en andere

Afmeting

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 0

Een	4.0MAX	C	0.6±0.1
B.	10.0 MAX
Identificatie		1-Orange, 2-Orange, 3-Gold, 4-Sliver

Schematisch diagram

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 1

Winding Structure Diagram

WINDING		S	F	WIRE			Draaien			WINDING WAY
N1		S	F	2UEW-0,12 mm			15TS	Schiedsrichter.		Een gladde wikkeling

Elektrische parameters

Proefproject

SPEC

TEST FREQ

Testinstrumenten

3.3UH±10%

bij 25°C 1KHZ/0,25V

TH2829A

DCR

340mΩ MAX

bij 25°C 1KHz/0,25V

HK-100

Isat

LL0*90%

bij 25°C DC670mA 1KHz/0,3V

TH2829A

BOM

Materiaal

Vervaardiging

Vervaardigers

PIN-code

met een breedte van niet meer dan 50 mm

BAICHUAN

OR Gelijkwaardige leverancier

EPOXY-hars

FK661

QI FU

OR Gelijkwaardige leverancier

WIRE

2UEW-F ((QA)

GANYUE HENGXING ((E233255)

OR Gelijkwaardige leverancier

Soldaat

- Nee, nee.990,3%/Cu:00,7%

SONGBEN

OR Gelijkwaardige leverancier

Epoxyverf

DGT-1 ((groen)

FUXIN

OR Gelijkwaardige leverancier

CORE

DRWW3*6

JIACHENG

OR Gelijkwaardige leverancier

Testverslag

Testvoorwaarden: TEMP:25°C (REF) R.H.:80% (REF)

Posten	Bereik	Testgegevens
Proefproject	Specificaties	1	2	3	4	5
L	3.3UH±10%	3.33	3.32	3.30	3.32	3.33
DCR	340mΩ MAX	170	170	170	170	170
Isat	LL0*90%	Goed.	Goed.	Goed.	Goed.	Goed.

- Nee, dat is niet waar.	Posten	Verplichtingen	Resultaten
1	Uiterlijk, grootte	Voldoen aan de grootte en tolerantie	Goed.
2	Pinnetrekkracht	Meer dan 1 kg	Goed.

Verpakking

Inwendige doos: 255 x 70 x 93 mm

Buitenkarton: 440*275*392 mm

2000 stuks per doos, 24 dozen per doos 48000 stuks

Verpakkingsschetsfoto

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 2

Verpakking volgens de eisen van de klant.

Testapparatuur

1.Inductantie ((L):HM-9481/TH-2829A;
2.Q:HM-9481;
3.DCR:CH-502BC/TH-2829A;
4.SRF:HM-9461;
5.Isat:TH-2829A/TH-1772B+TL-2812D;
Testvoorwaarde: bij 25°C, 75% H.

Procesroute

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 3

Specificatie voor alle kleurencode-inductoren 0307 0410 0510 0512

Uiterlijk Afmetingen

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 4

Elektrische kenmerken

AL0307-serie

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 5

AL0410-serie

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 6

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 7

AL0510-serie

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 8

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 9

AL0512-serie

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 10

AL de Kleurencodes Vaste Inductor 0410 van de Reeks Stevige Structuur De Hoge Q Waarde van 3.3uH 10% 1KHZ voor Stuk speelgoed 11

Opmerking: de gegevens in dit document bevatten alleen de belangrijkste producten, dus als u meer wilt bestellen of meer wilt weten over de productgerelateerde informatie, kunt u
contact met ons opnemen voor de meest recente en volledige productinformatie
