De aangepaste u-Type van de de Oppervlaktetemperatuur van het Sondemedische apparaat van de de Sensor100k 1% 3950 NTC Thermistor Schroef van de de Vorkschakelaar zet op

Beschrijving

Er zijn vier belangrijke types van temperatuursensoren: thermokoppels, thermistoren, de detectors (RTD) van de weerstandstemperatuur en IC-temperatuursensoren. De IC-temperatuursensor omvat ook analoge output en digitale output.
Het gebruik van temperatuursensoren: huishoudapparaten, rijstkooktoestellen, verwarmers, auto's, elektrische auto's, maker van de sojaboonmelk, koffiemachine, brander, afwasmachine, desinfectiemachine, wasmachine, de controlesysteem van de autotemperatuur, medische apparatuur, de nieuwe meting van de lichaamstemperatuur, communicatieapparatuurAirconditioner, elektrische waterverwarmer, diepvriezer, mobiele telefoonbatterij, lader, inductiekooktoestel, ketel, airconditioner, elektrische waterverwarmer, diepvriezer, elektrische schroevedraaier, Desinfectiekabinet, elektrische oven, brandalarm, de diepe voedselopslag, marine, goed, de metings, militaire en andere gebieden van de gletsjertemperatuur.

Afmeting (mm)

Eigenschappen

Nieuwe technologie, stabiele prestaties, het werk op lange termijn
Waaier van parameters: R25: (1,0 tot 1000) KΩ, B25/85: (2000 tot 4500) K
Hoge precisie
Dubbel verbindingsproces, met goede isolatie en anti-mechanisch effect, anti-buigt capaciteit, hoge betrouwbaarheid
Wijd gebruikt in airconditioners, ijskasten, waterverwarmers, elektrische ketel, elektrische oven, rijstkooktoestellen, magnetronnen en andere producten

Specificaties

Weerstands (R25 ° C) Waaier (KΩ): 0,1 tot 1000 KΩ
Weerstands (R25 ℃) Toelaatbare afwijking (%): ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
B waardewaaier (k): 3100 aan 4500K
B de waarde staat fout (%) toe: ± 0,5%, ± 1%, ± 2%, ± 3%, ± 5%
De waaier van de gebruikstemperatuur (℃): - 30 ℃ aan 120 ℃ (-22 aan 248℉)
Dissipatiefactor (in nog lucht) (mw/° C): ≥ 2,0 mw/° C
Thermische tijdsconstante: (in nog lucht) (s): ≤ jaren '30

TOEPASSING

1, Airconditioners, Ijskasten, Diepvriezers.
2, Waterverwarmers, Drinkbaar waterverwarmers, Luchtverwarmingstoestellen, Wasmachines, Desinfectiegevallen.
3, Wasmachines, Drogers, Thermotanks.

4, Medische apparaten

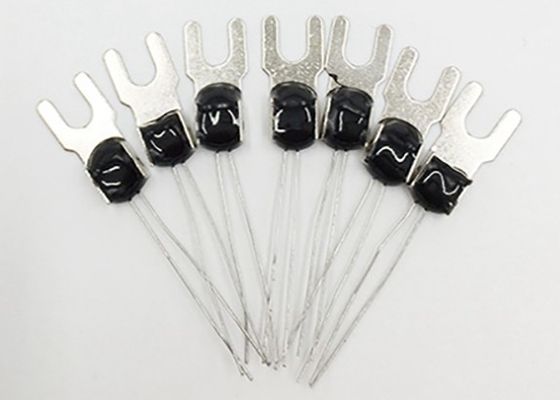

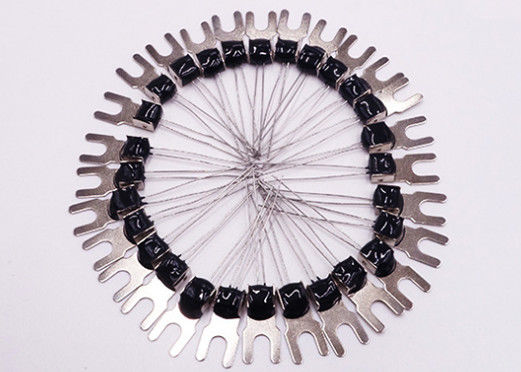

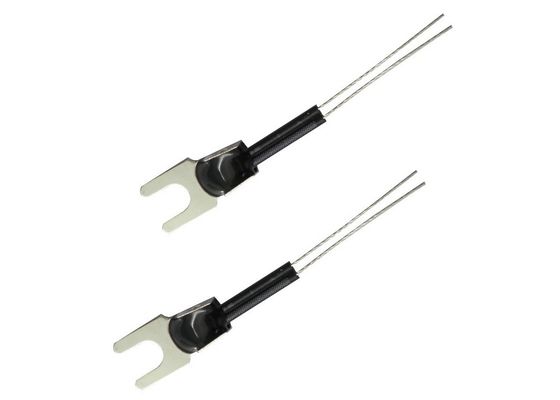

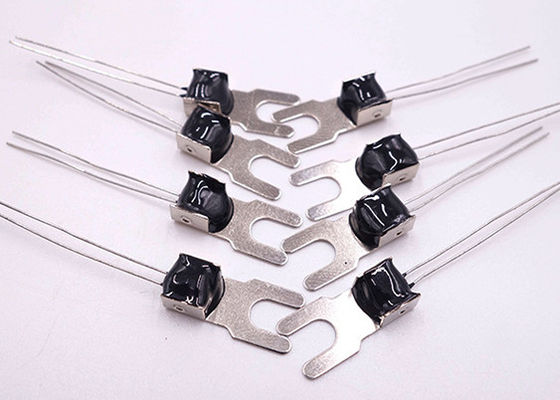

Productfoto's

4 de meeste Gemeenschappelijke Types van Temperatuursensor

Een temperatuursensor speelt een belangrijke rol in vele toepassingen. Bijvoorbeeld, is handhaven van een specifieke temperatuur essentieel voor materiaal dat wordt gebruikt om medische drugs, hittevloeistoffen te vervaardigen, of ander materiaal schoon te maken. Voor toepassingen als deze, kunnen de ontvankelijkheid en de nauwkeurigheid van de opsporingskring voor kwaliteitscontrole kritiek zijn.

Vaker, echter, maakt de temperatuuropsporing deel uit van preventative betrouwbaarheid. Bijvoorbeeld, terwijl een toestel om het even welke activiteiten op hoge temperatuur kan echt niet uitvoeren, kan het systeem zelf in gevaar zijn voor het oververhitten. Dit risico is van specifieke externe factoren zoals een ruw werkend milieu of interne factoren als self-heating van elektronika het gevolg. Door te ontdekken bij het oververhitten voorkomt, kan het systeem preventative actie voeren. In deze gevallen, moet de kring van de temperatuuropsporing over de verwachte werkende temperatuurwaaier voor de toepassing betrouwbaar zijn.

De Types van temperatuursensor

De temperatuuropsporing is de stichting voor alle geavanceerde vormen van temperatuurcontrole en compensatie. De kring van de temperatuuropsporing zelf controleert omgevingstemperatuur. Het kan het systeem of van de daadwerkelijke temperatuur dan meedelen of, als de opsporingskring intelligenter is, wanneer een gebeurtenis van de temperatuurcontrole voorkomt. Wanneer een specifieke drempel op hoge temperatuur wordt overschreden kan preventative actie door het systeem worden gevoerd om de temperatuur te verminderen. Een voorbeeld van dit zet een ventilator aan.

Op dezelfde manier kan een kring van de temperatuuropsporing als kern van een functie van de temperatuurcompensatie dienen. Overweeg een systeem zoals vloeibare meetapparatuur. De temperatuur, in dit geval, beïnvloedt direct het gemeten volume. Door met temperatuur rekening te houden, kan het systeem veranderende omgevingfactoren compenseren, toelatend het om betrouwbaar en constant te werken. Er zijn vier algemeen gebruikte types van temperatuursensor:

1. De negatieve thermistor van (NTC) van de Temperatuurcoëfficiënt

Een thermistor is een thermaal gevoelige weerstand die een grote, voorspelbare, en nauwkeurige verandering in weerstand tentoonstelt die met variaties in temperatuur wordt gecorreleerd. Een NTC-thermistor verstrekt een zeer hoge weerstand bij lage temperaturen. Aangezien de temperatuur stijgt, snel daalt de weerstand. Omdat een NTC-thermistor zulk een grote verandering in weerstand per °C ervaart, worden de pasmunten in temperatuur weerspiegeld zeer snel en met hoge nauwkeurigheid (0,05 tot 1,5 °C). Wegens zijn exponentiële aard, vereist de output van een NTC-thermistor linearization. De efficiënte werkende waaier is -50 tot 250 °C voor gas ingekapselde thermistoren of 150°C voor norm.

2. De Detector (RTD) van de weerstandstemperatuur

OTO, dat ook als een weerstandsthermometer wordt bekend, meet temperatuur door de weerstand van het OTO-element met temperatuur te correleren. OTO bestaat uit een film of, voor grotere nauwkeurigheid, een draad die rond een ceramische of glaskern wordt verpakt. Nauwkeurigste RTDs wordt gemaakt gebruikend platina maar de lagere kosten RTDs kunnen van nikkel of koper worden gemaakt. Nochtans, zijn het nikkel en het koper niet stabiel of herhaalbaar. Het platina RTDs biedt een vrij lineaire output aan die (0,1 tot 1 °C) over -200 tot 600 °C. hoogst nauwkeurig is. Terwijl het verstrekken van de grootste nauwkeurigheid, neigt RTDs ook duurst van temperatuursensoren te zijn.

3. Thermokoppel

Dit type van temperatuursensor bestaat uit twee draden van verschillende metalen die op twee punten worden verbonden. Het variërende voltage tussen deze twee punten wijst op evenredige veranderingen in temperatuur. De thermokoppels zijn niet-lineair, vereisend omzetting wanneer gebruikt voor verwezenlijkte temperatuurcontrole en compensatie, typisch gebruikend een opzoektabel. De nauwkeurigheid is laag, van 0,5 tot 5 °C. Nochtans, werken zij over de breedste temperatuurwaaier, van -200 tot 1750 °C.

4. Op halfgeleider-gebaseerde sensoren

Een op halfgeleider-gebaseerde temperatuursensor wordt geplaatst op geïntegreerde schakelingen (ICs). Deze sensoren zijn effectief twee identieke dioden met temperatuur-gevoelig voltage versus huidige kenmerken die kunnen worden gebruikt om veranderingen in temperatuur te controleren. Zij bieden een lineaire reactie aan maar hebben de laagste nauwkeurigheid van de basissensortypes bij 1 tot 5 °C. Zij hebben ook de langzaamste ontvankelijkheid (5 aan jaren '60) over de smalste temperatuurwaaier (- 70 tot 150 °C).
